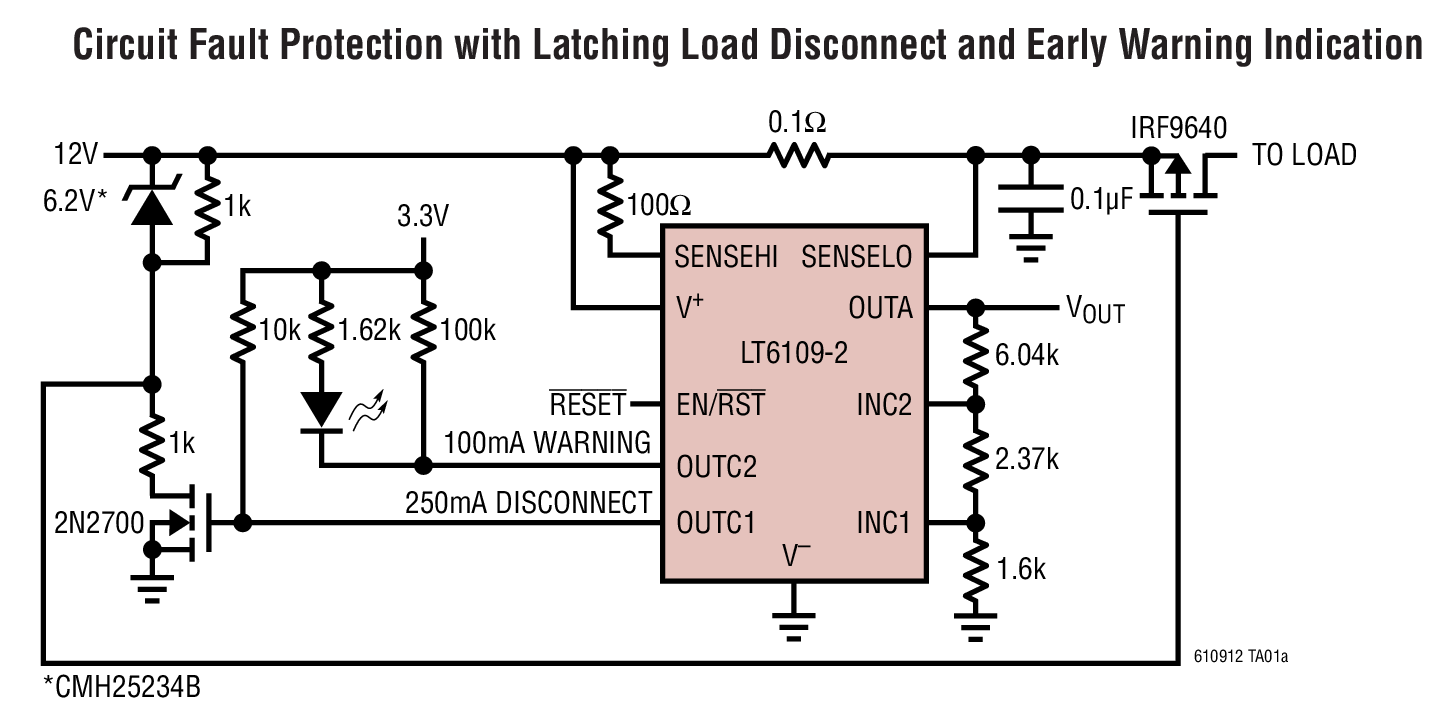

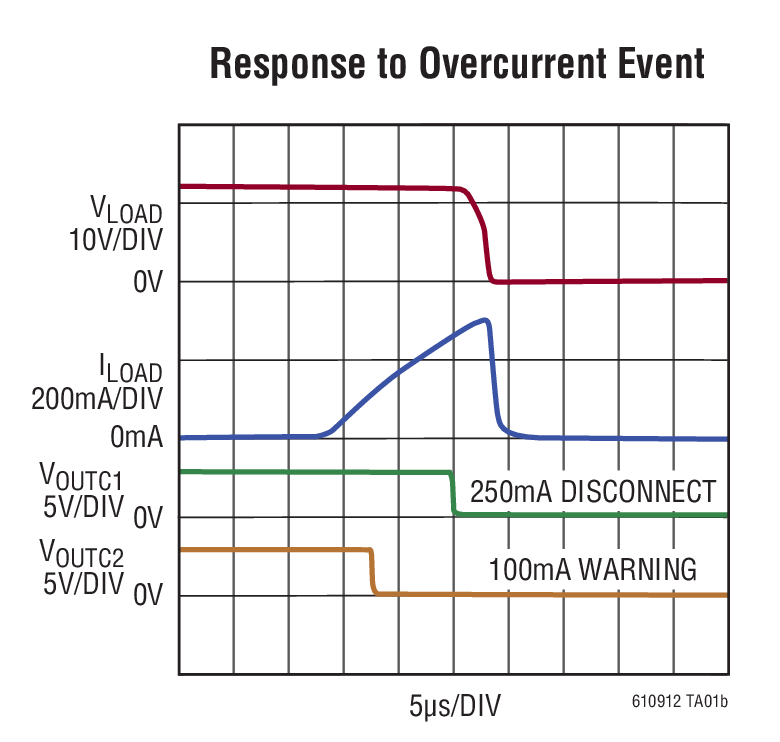

LT6109 - 典型应用图例：

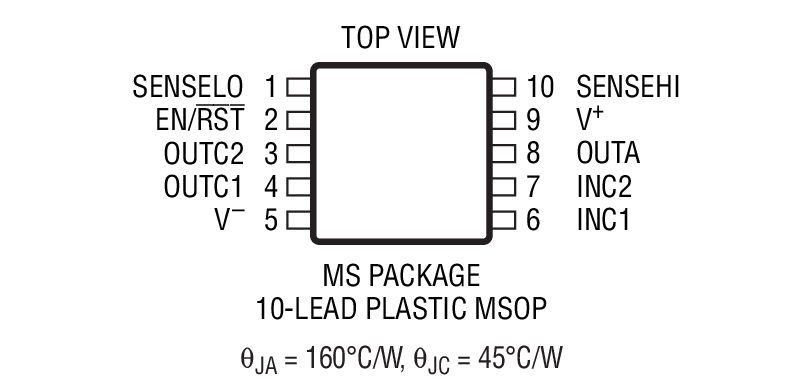

LT6109 - 封装图解：
LINEAR凌力尔特芯片：
- LT3755EMSE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LTC1668CG#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3548AEMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3751IFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LT3063IDCB#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC4307CDD#TRPBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LTC3410BESC6-1.5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1923EGN#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC3729LEUH-6#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1930ES5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1955IUH#TRPBF - 集成电路（IC） > 接口 > 专用
- LT3509IMSE#2KUPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT6233CS6-10#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1096AIS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1999CS8-50#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3014BHVES5#TR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1460EIN8-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2668HUJ-16#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2250IUH#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- DC563A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
LT6109 - LT6109是具基准和比较器的高端电流检测放大器
LT6109是LINEAR凌力尔特公司的一款电流检测放大器产品，LT6109是LT6109是具基准和比较器的高端电流检测放大器，本站介绍了LT6109的封装应用图解、特点和优点、功能等，并给出了与LT6109相关的LINEAR元器件型号供参考。
LT6109 - LT6109是具基准和比较器的高端电流检测放大器 - 电流检测放大器 - 航天和严酷环境 - 凌力尔特
LT6109 - 具基准和比较器的高端电流检测放大器
LT6109 - 具基准和比较器的高端电流检测放大器 - Linear Technology（凌力尔特）
功能描述
LT6109 是一款完整的高端电流检测器件，具有一个精准的电流检测放大器、一个集成型电压基准和两个比较器。LT6109 可提供两种版本。LT6109-1 以相反的极性连接比较器，而 LT6109-2 则以相同极性连接比较器。此外，电流检测放大器和比较器输入和输出可直接获得。放大器增益和比较器跳变点由外部电阻器进行配置。漏极开路比较器输出实现了至其他系统组件的简易连接。
LT6109 的整体传播延迟仅为 1.4μs (典型值)，因而可对过流及欠流情况做出快速反应。1MHz 的带宽使 LT6109 能够用于诸如电机控制等关键应用中的误差检测。比较器的高门限准确度、再加上能够同时闭锁两个比较器，确保了 LT6109 捕获高速事件的能力。
LT6109 的技术规格针对 -40°C 至 125°C 的工作温度范围全面拟订，从而使其成为工业和汽车应用的合适之选。LT6109 采用小外形的 10 引脚 MSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT6109AHMS-1#PBF | MS-10 | H | $3.25 | $2.34 |
| LT6109AHMS-1#TRPBF | MS-10 | H | $2.40 | |
| LT6109AHMS-2#PBF | MS-10 | H | $3.25 | $2.34 |
| LT6109AHMS-2#TRPBF | MS-10 | H | $2.40 | |
| LT6109AIMS-1#PBF | MS-10 | I | $2.91 | $2.09 |
| LT6109AIMS-1#TRPBF | MS-10 | I | $2.15 | |
| LT6109AIMS-2#PBF | MS-10 | I | $2.91 | $2.09 |
| LT6109AIMS-2#TRPBF | MS-10 | I | $2.15 | |
| LT6109HMS-1#PBF | MS-10 | H | $2.91 | $2.07 |
| LT6109HMS-1#TRPBF | MS-10 | H | $2.13 | |
| LT6109HMS-2#PBF | MS-10 | H | $2.91 | $2.07 |
| LT6109HMS-2#TRPBF | MS-10 | H | $2.13 | |
| LT6109IMS-1#PBF | MS-10 | I | $2.59 | $1.84 |
| LT6109IMS-1#TRPBF | MS-10 | I | $1.90 | |
| LT6109IMS-2#PBF | MS-10 | I | $2.59 | $1.84 |
| LT6109IMS-2#TRPBF | MS-10 | I | $1.90 |
