当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT6017
LT6017技术文档下载：
LT6017技术文档产品手册下载
LT6017 - 典型应用图例：

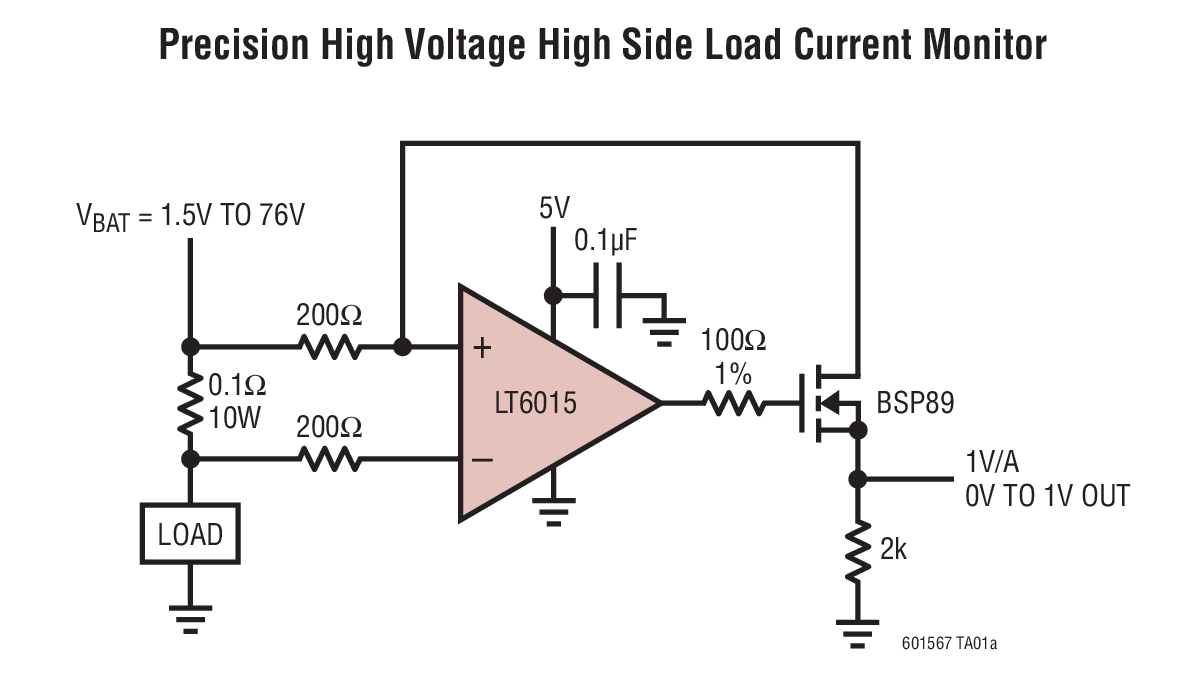

LT6017典型应用图例一

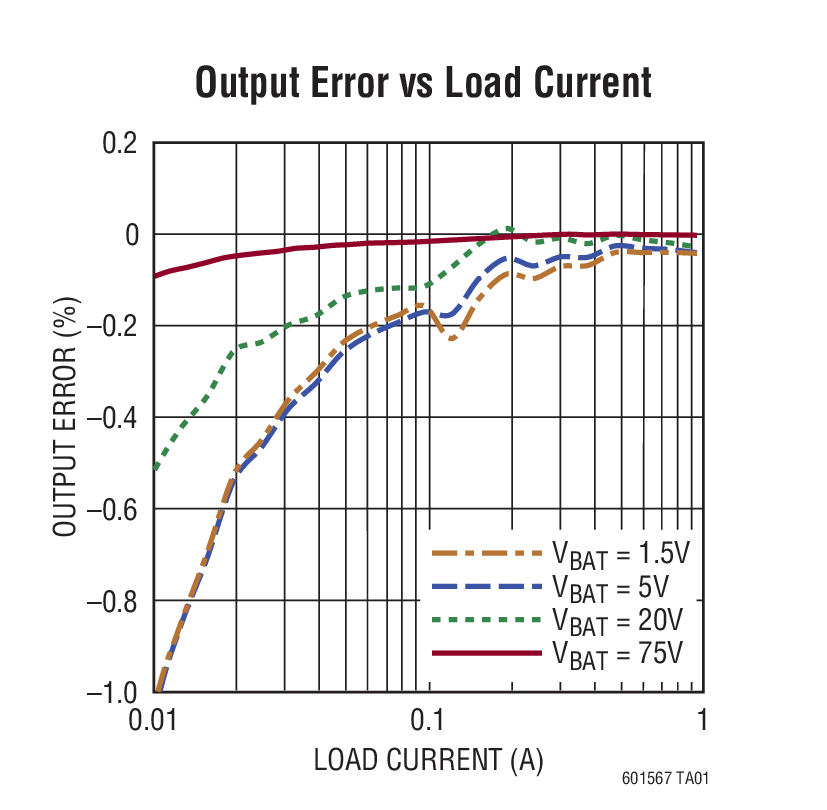

LT6017典型应用图例二
LT6017 - 封装图解：

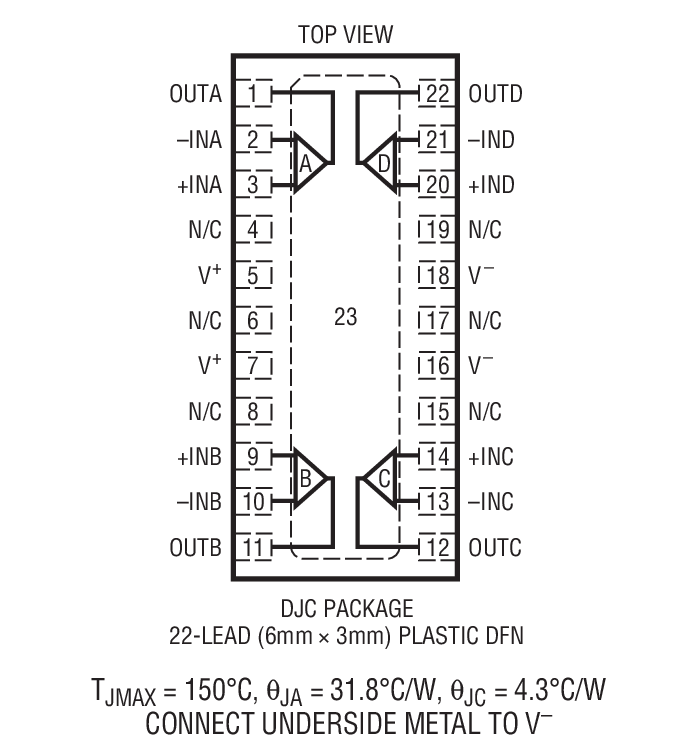

LT6017封装图解一

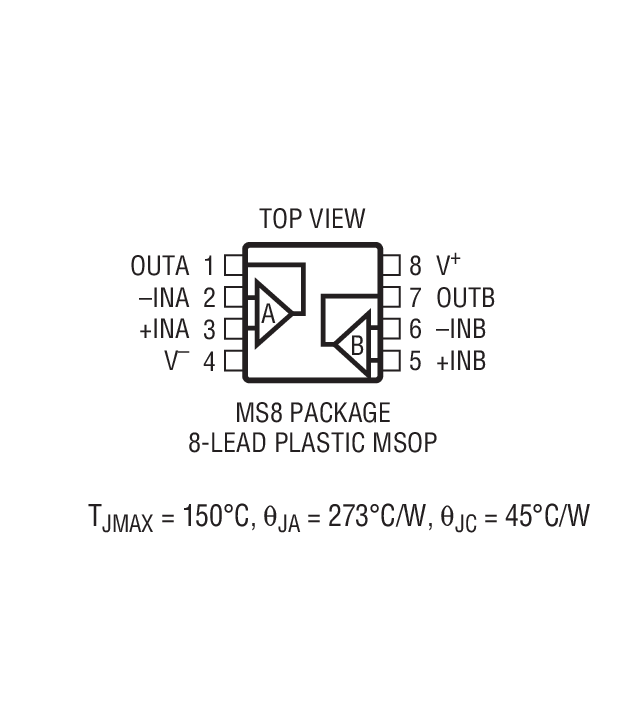

LT6017封装图解二
LT6017LT6017
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT6017介绍

LT6017 - LT6017是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6017是LINEAR凌力尔特公司的一款精准放大器产品，LT6017是LT6017是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器，本站介绍了LT6017的封装应用图解、特点和优点、功能等，并给出了与LT6017相关的LINEAR元器件型号供参考。

LT6017 - LT6017是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LT6017 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6017 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器 - Linear Technology（凌力尔特）

功能描述

LT6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器，具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V)，每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能，在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V–扩展至 V+ 及以上：这些放大器可在输入高至 V–以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载，并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引脚 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

特点
  • 输入共模范围：V–至 V–+ 76V
  • 轨到轨输入和输出
  • 低功率：每个放大器的电源电流为 315µA
  • 工作温度范围：–55°C 至 150°C
  • VOS：±50µV (最大值)
  • CMRR、PSRR：126dB
  • 反向电池保护至 50V
  • 增益带宽乘积：3.2MHz
  • 规格在 5V 和 ±15V 电源
  • 高电压增益：1000V/mV
  • 无相位反转
  • 无电源上电时序问题
  • 单路 5 引脚 SOT-23 (ThinSOTTM) 封装
  • 双路 8 引脚 MSOP 封装
  • 四路 22 引脚 DFN 封装 (6mm x 3mm)
    • 应用
  • 高端或低端电流检测
  • 电池 / 电源监视
  • 4mA 至 20mA 发送器
  • 高电压数据采集
  • 电池 / 便携式仪表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6017HDJC#PBF 6x3 DFN-22 H $6.24 $4.49
    LT6017HDJC#TRPBF 6x3 DFN-22 H $4.55
    LT6017IDJC#PBF 6x3 DFN-22 I $5.43 $3.90
    LT6017IDJC#TRPBF 6x3 DFN-22 I $3.96
    LT6017MPDJC#PBF 6x3 DFN-22 MP $10.85 $7.81
    LT6017MPDJC#TRPBF 6x3 DFN-22 MP $7.87
