当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3828
LTC3828技术文档下载：
LTC3828技术文档产品手册下载
LTC3828 - 典型应用图例：

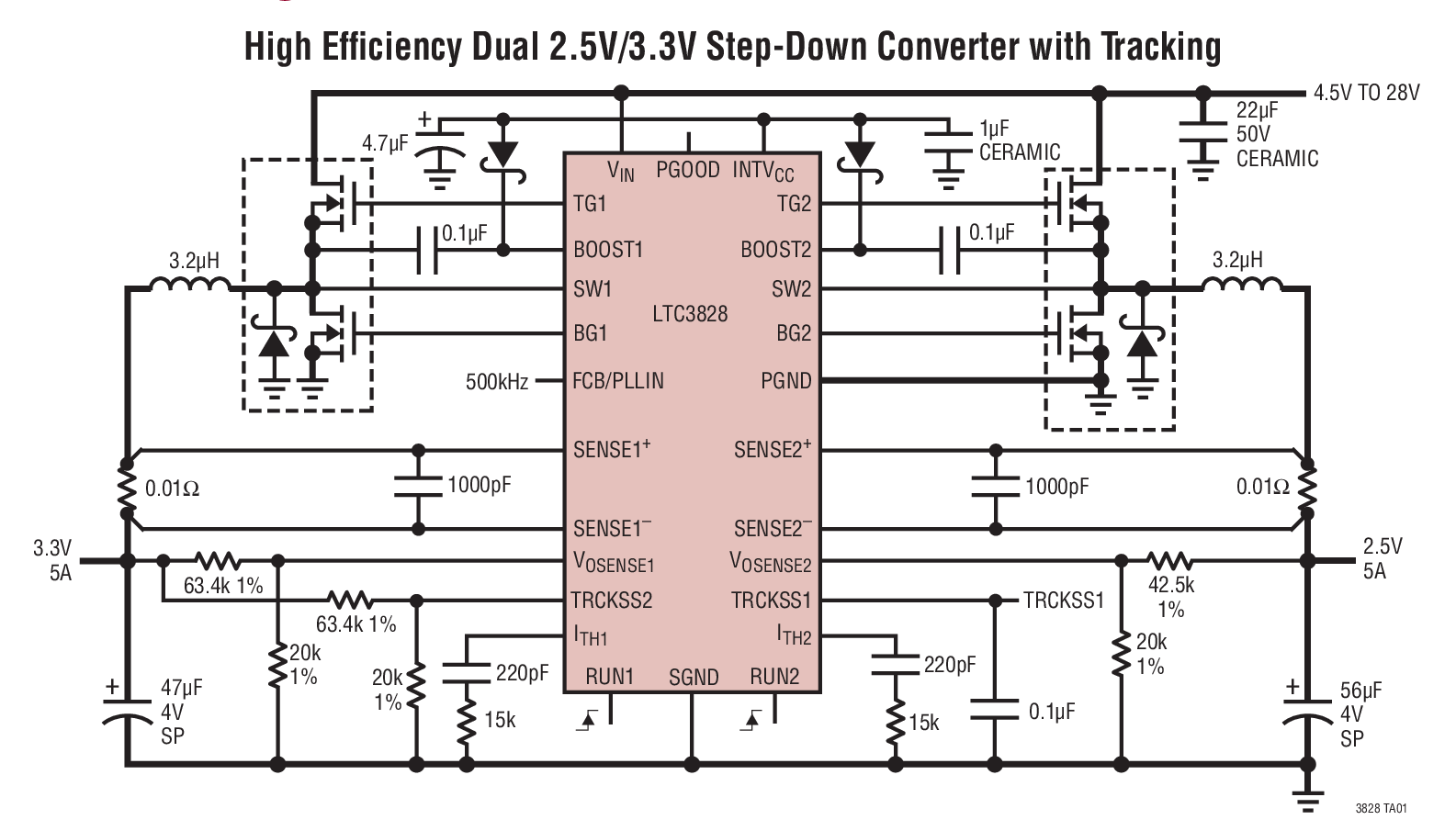

LTC3828典型应用图例一
LTC3828 - 封装图解：

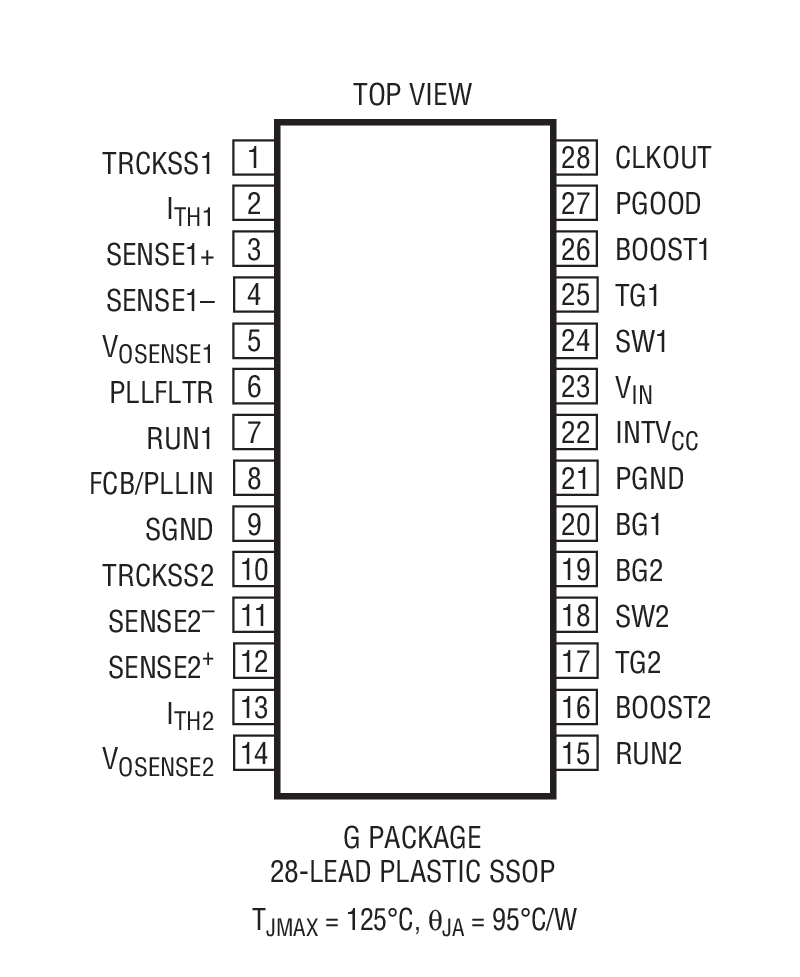

LTC3828封装图解一

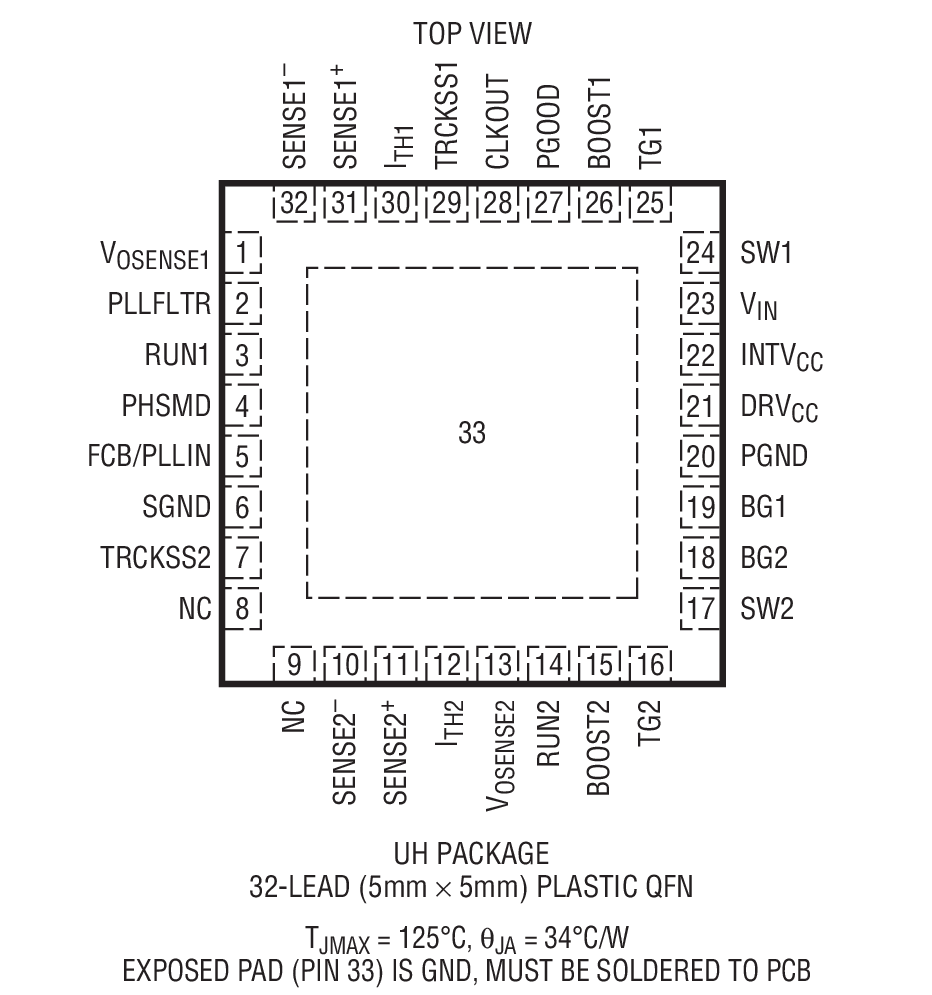

LTC3828封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3828介绍

LTC3828 - LTC3828是具跟踪功能的双通道、两相、降压型控制器

LTC3828是LINEAR凌力尔特公司的一款多相降压型控制器产品，LTC3828是LTC3828是具跟踪功能的双通道、两相、降压型控制器，本站介绍了LTC3828的封装应用图解、特点和优点、功能等，并给出了与LTC3828相关的LINEAR元器件型号供参考。

LTC3828 - LTC3828是具跟踪功能的双通道、两相、降压型控制器 - 多相降压型控制器 - 电源管理 - 凌力尔特

LTC3828 - 具跟踪功能的双通道、两相、降压型控制器

LTC3828 - 具跟踪功能的双通道、两相、降压型控制器 - Linear Technology（凌力尔特）

功能描述

LTC3828 是一款双通道、高性能、降压型开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 550kHz 的可锁相频率。TRCKSS 引脚提供了软起动和跟踪功能。在那些需要跟踪两个以上电压的应用中，可以采用菊链方式将多个 LTC3828 连接起来使用。

OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。精准的 0.8V 基准和电源良好输出指示器可兼容 4.5V 至 28V (最大值为 30V) 的宽输入电源范围，从而能够适应所有的电池化学组成。

RUN 引脚独立地控制其各自的通道。FCB/PLLIN 引脚负责在突发模式 (Burst Mode)操作、跳周期模式和连续电流模式之间进行选择。电流折返可以对短路情况下的 MOSFET 热耗散加以限制。反向电流和电流折返功能在软起动期间被停用。

特点
  • 双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声
  • 提供了对两个输出的跟踪
  • 恒定频率电流模式控制
  • 宽 VIN 范围：工作时为 4.5V 至 28V
  • 电源良好输出电压指示器
  • 可调软起动电流斜坡上升
  • 折返输出电流限制功能在启动期间被停用
  • 在软起动间隔期间无反向电流
  • 用于三相、四相、六相操作的时钟输出
  • 双路 N 沟道 MOSFET 同步驱动
  • ±1% 输出电压准确度
  • 可锁相固定频率：260kHz 至 550kHz
  • OPTI-LOOP 补偿最大限度地减小了 COUT
  • 非常低压差操作：99% 占空比
  • 具输出过压保护功能
  • 小外形 28 引脚 SSOP 和 5mm x 5mm QFN 封装
    • 应用
  • 电信基础设施
  • ASIC 电源
  • 工业设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3828EG SSOP-28 E $6.64 $4.65
    LTC3828EG#PBF SSOP-28 E $6.64 $4.65
    LTC3828EG#TR SSOP-28 E $4.75
    LTC3828EG#TRPBF SSOP-28 E $4.75
    LTC3828EUH 5x5 QFN-32 E $6.64 $4.65
    LTC3828EUH#PBF 5x5 QFN-32 E $6.64 $4.65
    LTC3828EUH#TR 5x5 QFN-32 E $4.75
    LTC3828EUH#TRPBF 5x5 QFN-32 E $4.75
