当前位置:Linear公司 > > 凌力尔特芯片 >> LT3999
LT3999技术文档下载:
LT3999技术文档产品手册下载
LT3999 - 典型应用图例:

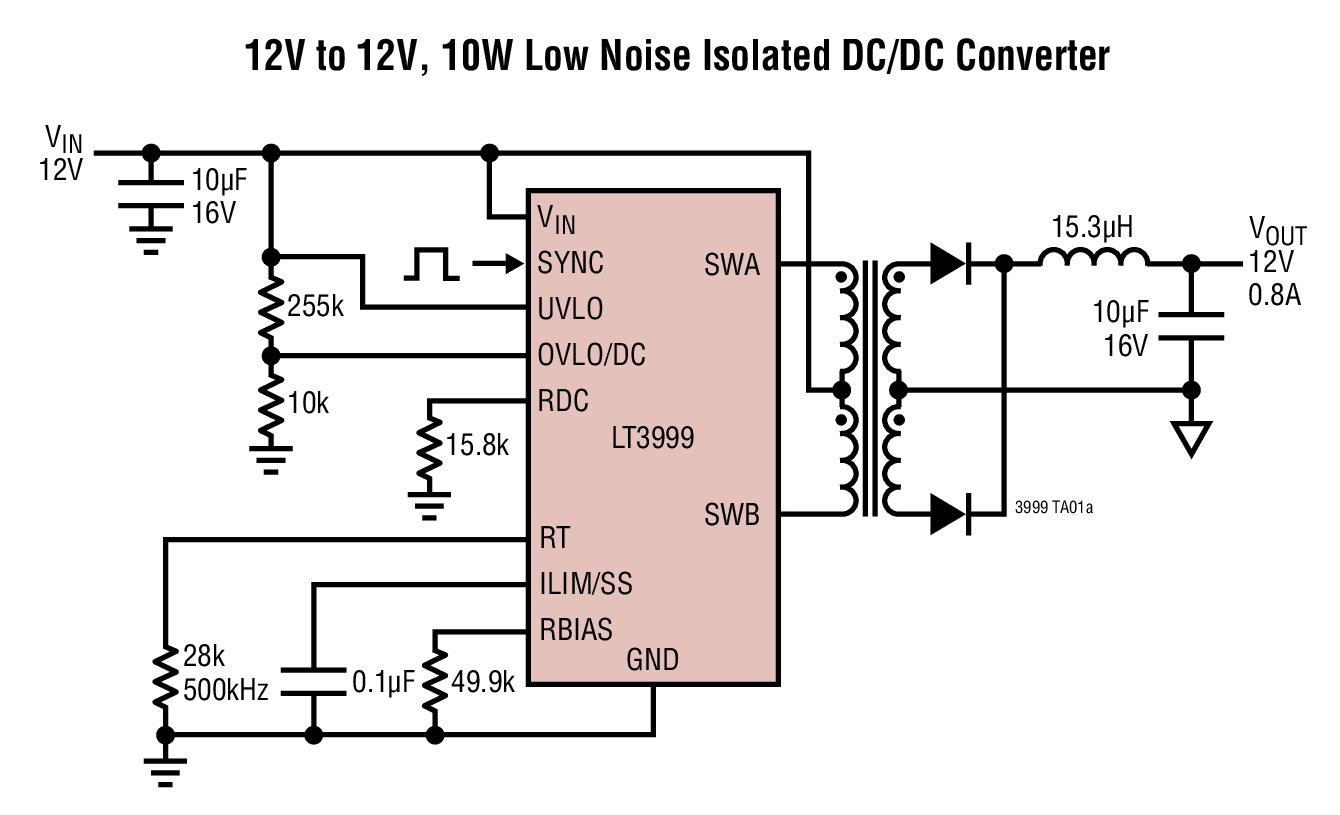

LT3999典型应用图例一

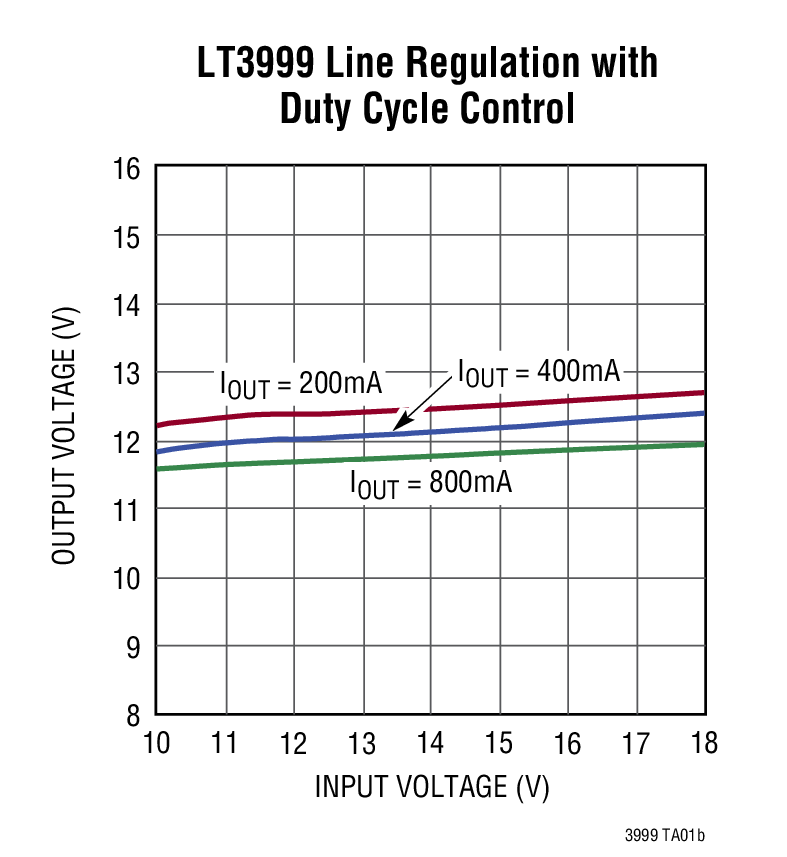

LT3999典型应用图例二
LT3999 - 封装图解:

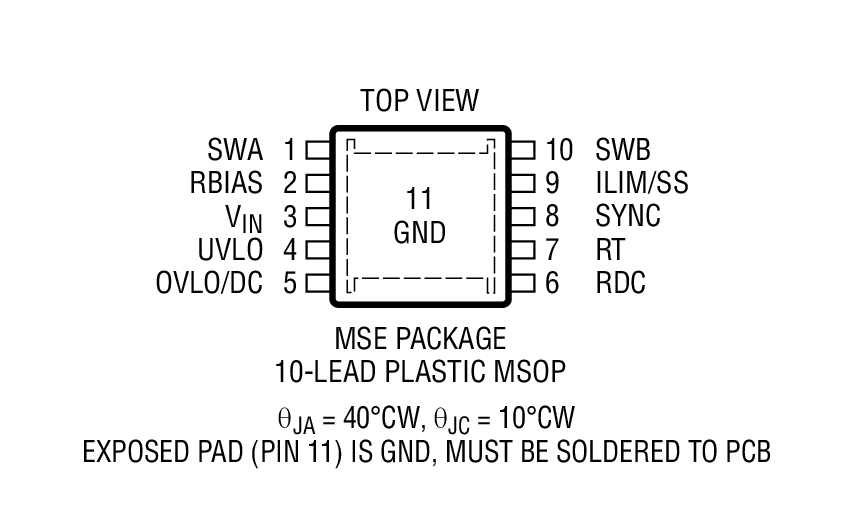

LT3999封装图解一

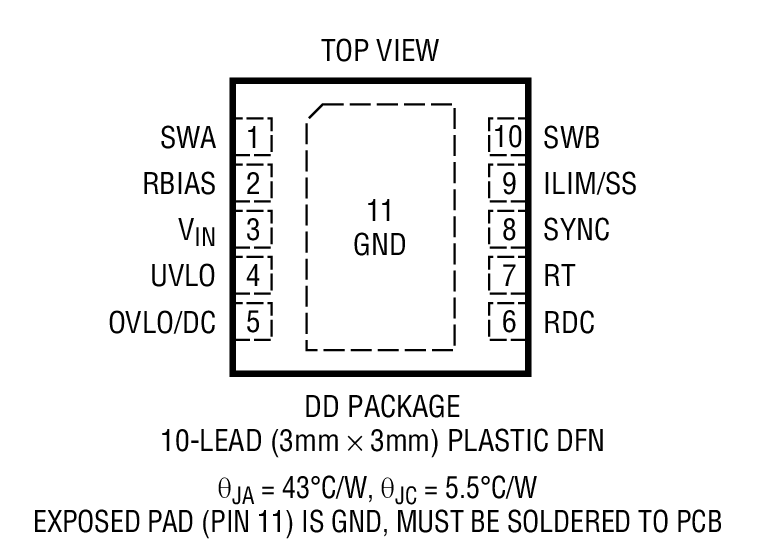

LT3999封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3999介绍
LT3999 - LT3999是具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器

LT3999是Linear公司的一款超低噪声稳压器产品,LT3999是具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器,本站介绍了LT3999的封装应用图解、特点和优点、功能等,并给出了与LT3999相关的凌力尔特元器件型号供参考。

LT3999 - 具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器

LT3999 - 具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器 - Linear Technology(凌力尔特)

功能描述

LT3999 是一款单片式、高电压、高频率 DC/DC 变压器驱动器,其可提供具有小巧解决方案占板面积的隔离电源。

LT3999 包括两个 1A 电流限制电源开关,它们执行异相切换操作。可通过占空比设置以调节输出电压。开关频率最高被设置为 1MHz,并可同步一个外部时钟以实现更加准确的开关电源谐波布局。输入工作范围利用精准的欠压和过压闭锁功能电路来设置。电源电流在停机期间减小至 1μA 以下。一个用户定义的 RC 时间常数通过限制启动时的浪涌电流提供了一种可调软起动能力。

LT3999 采用具有裸露衬垫的 10 引脚 MSOP 封装和3mm x 3mm DFN 封装。

特点
  • 宽输入工作范围:2.7V 至 36V
  • 具可编程电流限值的双 1A 开关
  • 可编程开关频率:50kHz 至 1MHz
  • 频率同步可高达 1MHz
  • 采用占空比控制的 ΔVIN 补偿
  • 低噪声拓扑
  • 可编程输入过压和欠压闭锁
  • 交叉传导阻止电路
  • 可编程软起动
  • 低停机电流:<1μA
  • 10 引脚 MSOP 封装和 DFN 封装
  • 应用
  • 低噪声隔离式电源
  • 医疗仪器和安全
  • 分布式电源
  • 多输出电源
  • 正至负电源
  • 数据采集、RS232 和 RS485 中的抗噪声性
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3999EDD#PBF 3x3 DFN-10 E $3.93 $2.75
    LT3999EDD#TRPBF 3x3 DFN-10 E $2.81
    LT3999EMSE#PBF MS-10E E $3.93 $2.75
    LT3999EMSE#TRPBF MS-10E E $2.81
    LT3999HMSE#PBF MS-10E H $4.87 $3.41
    LT3999HMSE#TRPBF MS-10E H $3.47
    LT3999IDD#PBF 3x3 DFN-10 I $4.46 $3.12
    LT3999IDD#TRPBF 3x3 DFN-10 I $3.18
    LT3999IMSE#PBF MS-10E I $4.46 $3.12
    LT3999IMSE#TRPBF MS-10E I $3.18
    LT3999MPMSE#PBF MS-10E MP $12.02 $8.41
    LT3999MPMSE#TRPBF MS-10E MP $8.47
