LTC3734 - 用于 Intel 移动 CPU 的单相、高效率 DC/DC 控制器

LTC3734 - 用于 Intel 移动 CPU 的单相、高效率 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3734 是一款单相、同步、降压型开关稳压器控制器，用于以一种恒定频率架构来驱动全 N 沟道功率 MOSFET。在正常操作期间，输出电压可由 6 个 VID 位来设置，而在初始启动和深度睡眠状态中，输出电压则可由外部电阻器来设置。LTC3734 在高达 550kHz 的频率条件下驱动其输出级。强大的片内栅极驱动器免除了增设外部栅极驱动器 IC 的需要，从而简化了设计。

该器件提供了一个 Intel 兼容型 PSIB 输出，用于在两种操作模式之间进行选择。全面增强型同步模式实现了非常小的输出纹波和非常快的瞬态响应，而节能模式则实现了非常高的效率。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

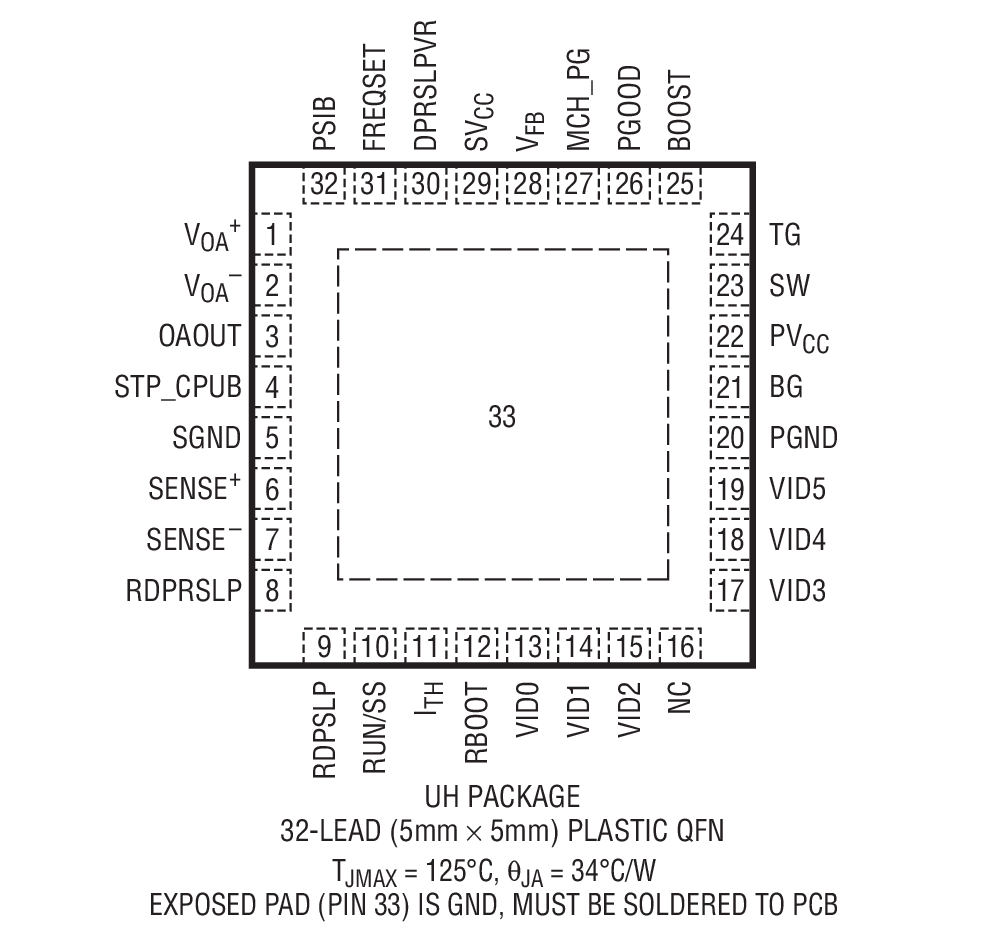

LTC3734 采用小外形 5mm x 5mm QFN 封装。对于两相应用，请查阅 LTC3735 的相关资料。

特点

宽输入电压范围：4V 至 30V

±1% 输出电压准确度

6 位 IMVP-IV VID 代码：VOUT = 0.7V 至 1.708V

Intel 兼容型节能模式 (PSIB)

具自适应屏蔽功能的电源良好输出

无损型电压定位

可采用电阻器来设置的 VOUT (在启动和深度睡眠状态)

可利用电阻器来设置的深度睡眠偏移

可编程固定频率：210kHz 至 550kHz

可调软起动电流斜坡上升

折返输出电流限制
