当前位置:Linear公司 > > 凌力尔特芯片 >> LT6016
LT6016技术文档下载:
LT6016技术文档产品手册下载
LT6016 - 典型应用图例:

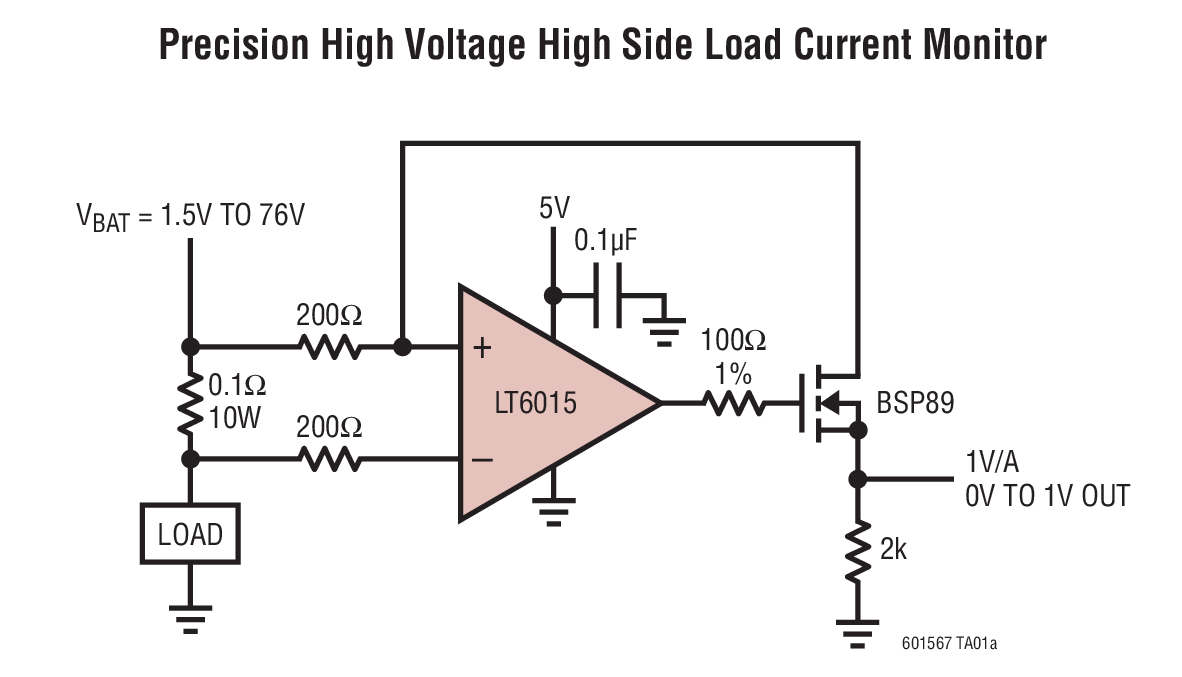

LT6016典型应用图例一

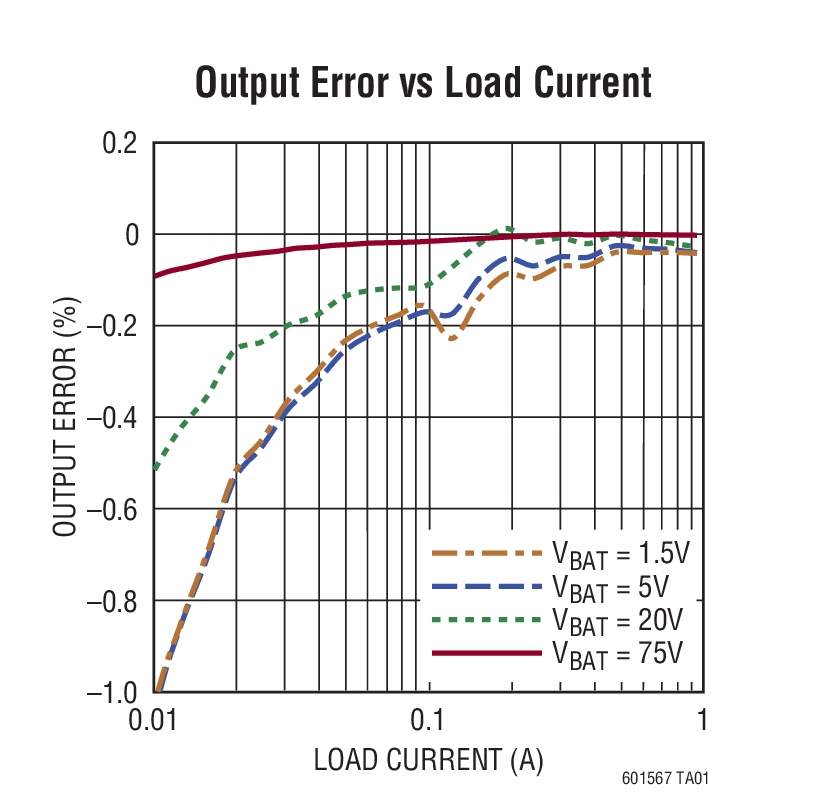

LT6016典型应用图例二
LT6016 - 封装图解:

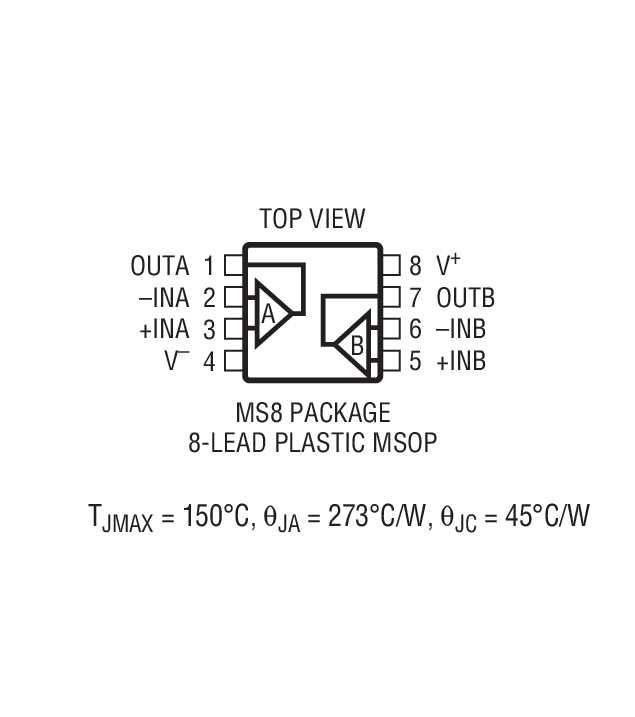

LT6016封装图解一

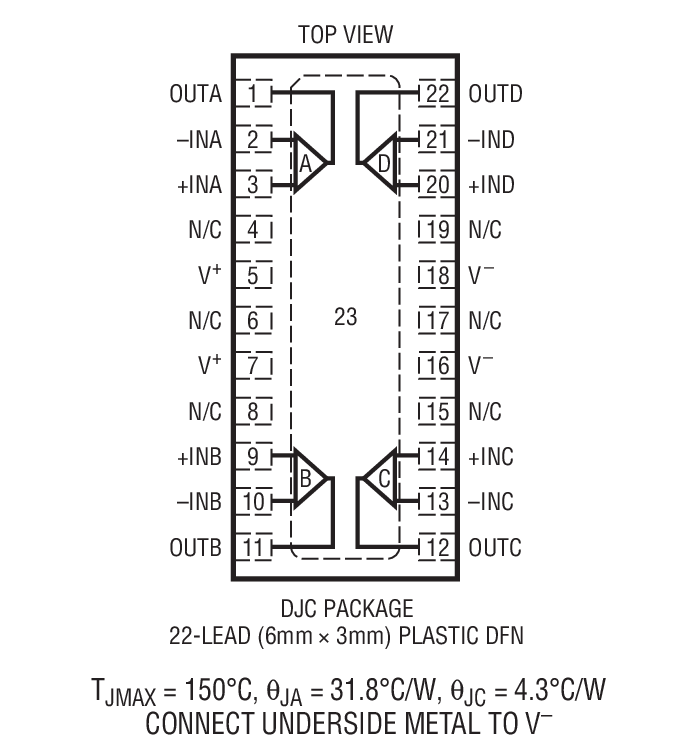

LT6016封装图解二
LT6016LT6016
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6016介绍
LT6016 - LT6016是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6016是Linear公司的一款低功率放大器产品,LT6016是3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器,本站介绍了LT6016的封装应用图解、特点和优点、功能等,并给出了与LT6016相关的凌力尔特元器件型号供参考。

LT6016 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器

LT6016 - 3.2MHz、0.8V/μs 低功率、Over-The-Top 高精度运算放大器 - Linear Technology(凌力尔特)

功能描述

LT6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器,具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V),每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能,在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V–扩展至 V+ 及以上:这些放大器可在输入高至 V–以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载,并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引线 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

特点
  • 输入共模范围:V– 至 V–+ 76V
  • 轨到轨输入和输出
  • 低功率:每个放大器的电源电流为 315µA
  • 工作温度范围:–55°C 至 150°C
  • VOS:±50µV (最大值)
  • CMRR、PSRR:126dB
  • 反向电池保护至 50V
  • 增益带宽乘积:3.2MHz
  • 规格在 5V 和 ±15V 电源
  • 高电压增益:1000V/mV
  • 无相位反转
  • 无电源上电时序问题
  • 单路 5 引脚 SOT-23 (ThinSOTTM) 封装
  • 双路 8 引脚 MSOP 封装
  • 四路 22 引脚 DFN 封装 (6mm x 3mm)
  • 应用
  • 高端或低端电流检测
  • 电池 / 电源监视
  • 4mA 至 20mA 发送器
  • 高电压数据采集
  • 电池 / 便携式仪表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6016HMS8#PBF MS-8 H $3.90 $2.81
    LT6016HMS8#TRPBF MS-8 H $2.87
    LT6016IMS8#PBF MS-8 I $3.39 $2.44
    LT6016IMS8#TRPBF MS-8 I $2.50
    LT6016MPMS8#PBF MS-8 MP $6.78 $4.88
    LT6016MPMS8#TRPBF MS-8 MP $4.94
