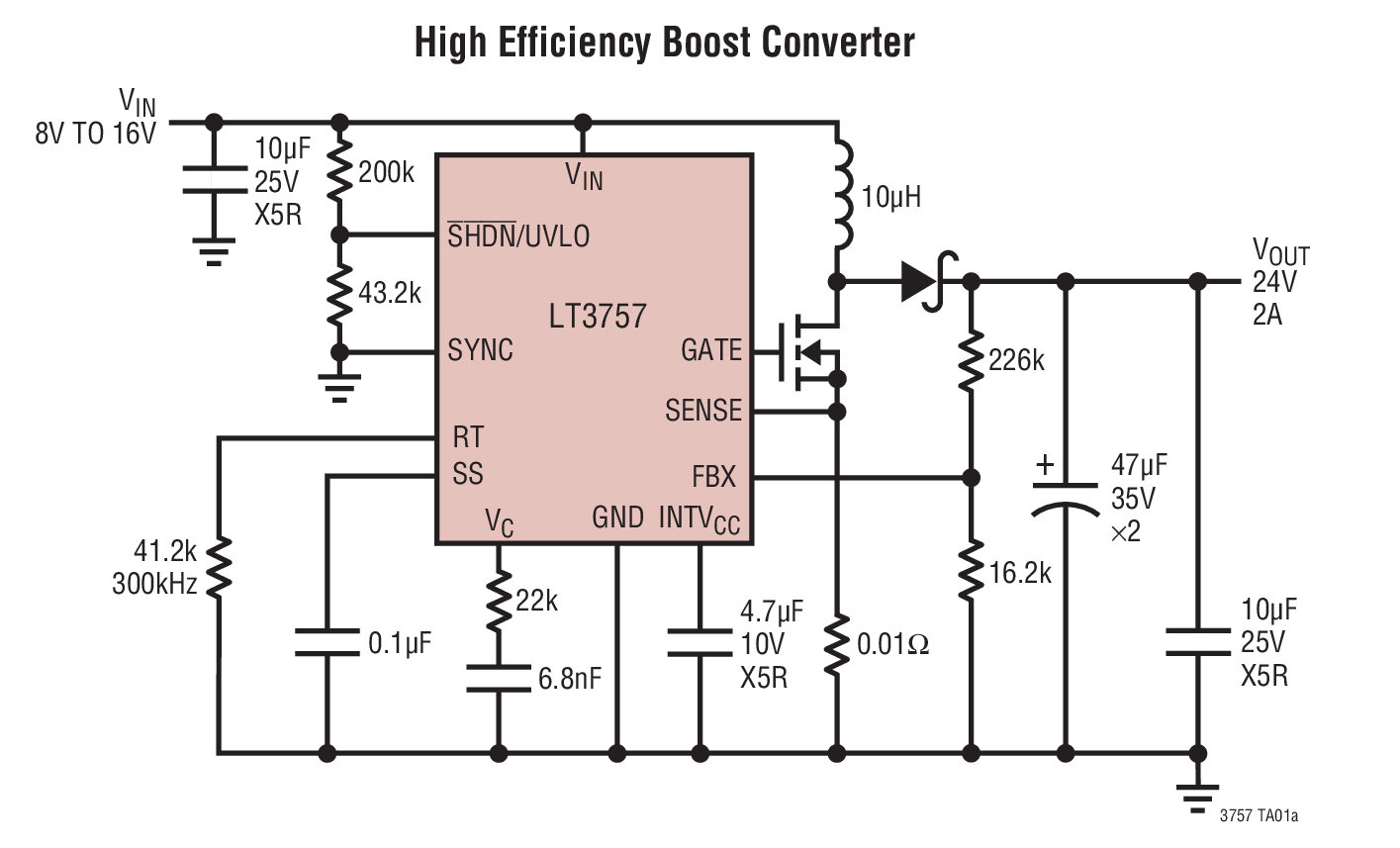

LT3757A典型应用图例一

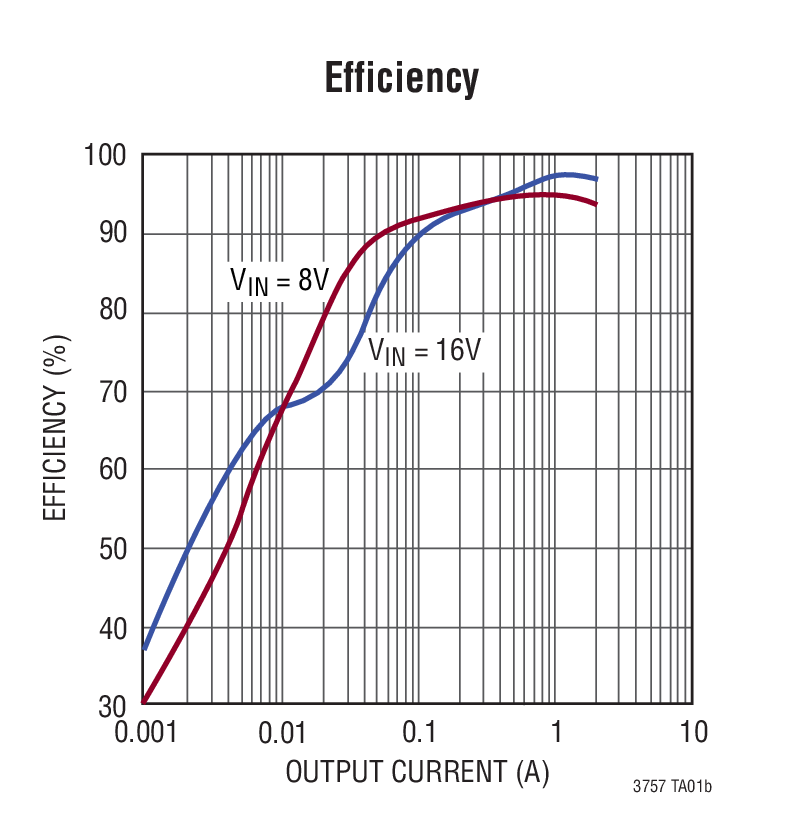

LT3757A典型应用图例二
LT3757A - 封装图解：

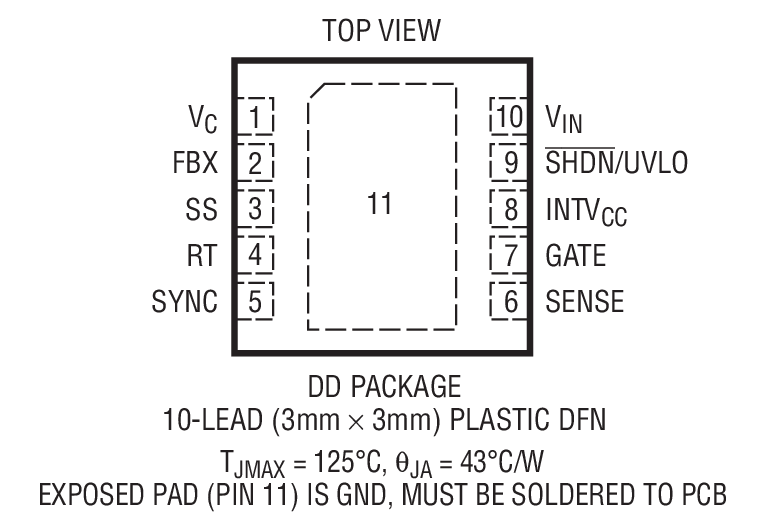

LT3757A封装图解一
LT3757A封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3757A介绍

LT3757A - LT3757A是升压、反激式、SEPIC 和负输出控制器

LT3757A是LINEAR凌力尔特公司的一款负输出稳压器产品，LT3757A是LT3757A是升压、反激式、SEPIC 和负输出控制器，本站介绍了LT3757A的封装应用图解、特点和优点、功能等，并给出了与LT3757A相关的LINEAR元器件型号供参考。

LT3757A - LT3757A是升压、反激式、SEPIC 和负输出控制器 - 负输出稳压器 - 航天和严酷环境 - 凌力尔特

LT3757A - 升压、反激式、SEPIC 和负输出控制器

LT3757/LT3757A - 升压、反激式、SEPIC 和负输出控制器 - Linear Technology（凌力尔特）

功能描述

LT3757 / LT3757A 是一款宽输入电压范围、电流模式 DC/DC 控制器，该器件能够产生正输出电压或负输出电压。它可以配置为一个升压型、反激式、SEPIC 型或负输出转换器。LT3757 / LT3757A 从内部 7.2V 稳压电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3757 / LT3757A 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz)，并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个 2.9V 的最小工作电源电压和一个低停机静态电流 (<1µA) 使 LT3757 / LT3757A 非常适合由电池供电的系统。

LT3757 / LT3757A 具有软起动和频率折返功能，用于在启动和输出短路期间限制电感器电流。相对于 LT3757，LT3757A 改善了负载瞬态性能。

特点
  • 宽输入电压范围：2.9V 至 40V
  • 利用单个反馈引脚来设置正或负输出电压
  • 电流模式控制提供超卓的瞬态响应
  • 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
  • 低停机电流：<1μA
  • 内部 7.2V 低压差稳压器
  • 具迟滞的可编程输入欠压闭锁
  • 可编程软起动
  • 小外形 10 引脚 DFN (3mm x 3mm) 封装和耐热性能增强型 10 引脚 MSOP 封装
    • 应用
  • 汽车和工业升压型、反激式、SEPIC 型和负输出转换器
  • 电信电源
  • 便携式电子设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3757AEDD#PBF 3x3 DFN-10 E $2.94 $2.06
    LT3757AEDD#TRPBF 3x3 DFN-10 E $2.12
    LT3757AEMSE#PBF MS-10E E $2.94 $2.06
    LT3757AEMSE#TRPBF MS-10E E $2.12
    LT3757AHMSE#PBF MS-10E H $3.66 $2.56
    LT3757AHMSE#TRPBF MS-10E H $2.62
    LT3757AIDD#PBF 3x3 DFN-10 I $3.16 $2.21
    LT3757AIDD#TRPBF 3x3 DFN-10 I $2.27
    LT3757AIMSE#PBF MS-10E I $3.16 $2.21
    LT3757AIMSE#TRPBF MS-10E I $2.27
    LT3757AMPMSE#PBF MS-10E MP $8.54 $5.98
    LT3757AMPMSE#TRPBF MS-10E MP $6.04
    LT3757EDD#PBF 3x3 DFN-10 E $2.94 $2.06
    LT3757EDD#TRPBF 3x3 DFN-10 E $2.12
    LT3757EMSE#PBF MS-10E E $2.94 $2.06
    LT3757EMSE#TRPBF MS-10E E $2.12
    LT3757HMSE#PBF MS-10E H $3.66 $2.56
    LT3757HMSE#TRPBF MS-10E H $2.62
    LT3757IDD 3x3 DFN-10 I $3.16 $2.21
    LT3757IDD#PBF 3x3 DFN-10 I $3.16 $2.21
    LT3757IDD#TRPBF 3x3 DFN-10 I $2.27
    LT3757IMSE MS-10E I $3.16 $2.21
    LT3757IMSE#PBF MS-10E I $3.16 $2.21
    LT3757IMSE#TRPBF MS-10E I $2.27
    LT3757MPMSE MS-10E MP $8.54 $5.98
    LT3757MPMSE#PBF MS-10E MP $8.54 $5.98
    LT3757MPMSE#TR MS-10E MP $6.04
    LT3757MPMSE#TRPBF MS-10E MP $6.04
