LTC5598 - 5MHz 至 1600MHz 高线性度直接正交调制器

LTC5598 - 5MHz 至 1600MHz 高线性度直接正交调制器 - Linear Technology（凌力尔特）

功能描述

LTC5598 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持点对点微波链路、GSM、EDGE、CDMA、700MHz 频段 LTE、CDMA2000、CATV 应用和其他系统。通过给 I 和 Q 输入施加 90° 移相信号，也可以将其配置为一个镜频抑制上变频混频器。

I/Q 基带输入包括电压至电流转换器，它们依次驱动双平衡混频器。这些混频器的输出相加并被施加至一个缓冲器，该缓冲器负责把差分混频器信号转换为一个 50Ω 单端缓冲 RF 输出。4 个平衡 I 和 Q 基带输入端口是给来自一个具约 0.5V 共模电压电平之电源的 DC 耦合之用。LO 路径包括一个具单端或差分输入的 LO 缓冲器，以及产生用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V，并具有约 168mA 的电流。

特点

频率范围：5MHz 至 1600MHz

高输出 IP3： +27.7dBm (在 140MHz) +22.9dBm (在 900MHz)

低输出噪声层 (在 6MHz 偏移)：无基带 AC 输入：-161.2dBm/Hz POUT = 5.5dBm：-160dBm/Hz

低 LO 馈通：-55dBm (在 140MHz)

高镜频抑制：-50.4dBc (在 140MHz)

集成 LO 缓冲器和 LO 正交相位发生器

50Ω 单端 LO 和 RF 端口

>400MHz 基带带宽

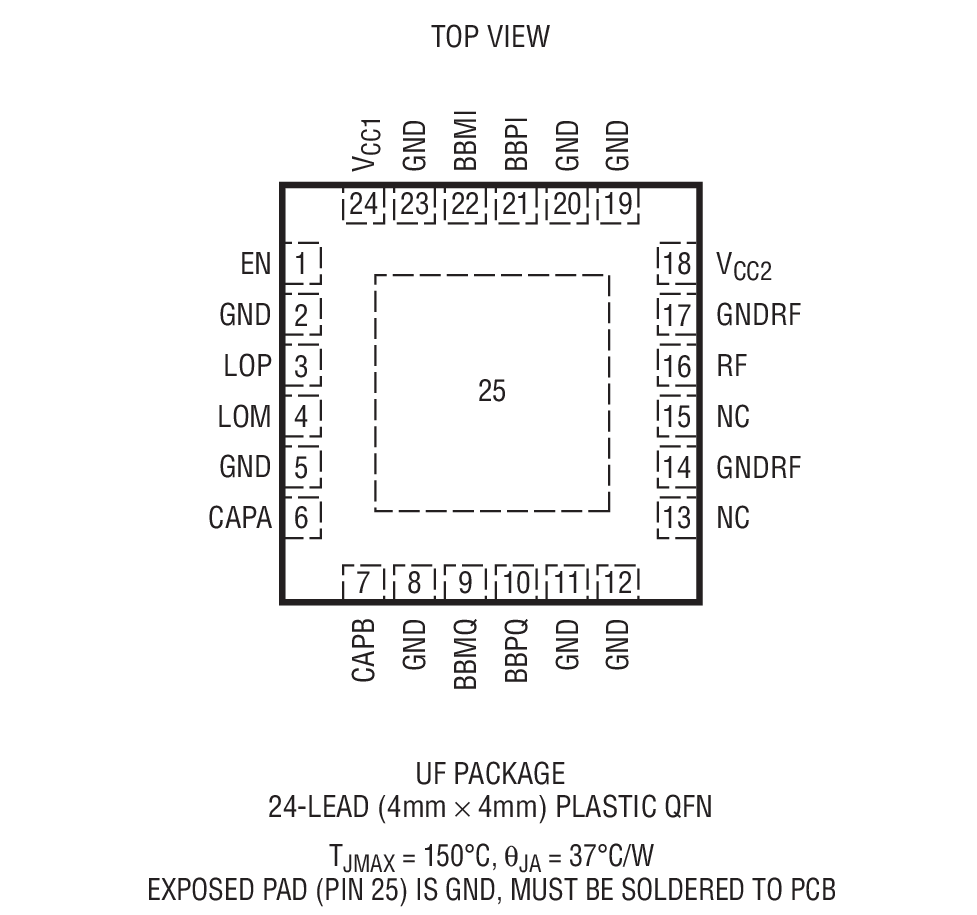

24 引脚 QFN 4mm x 4mm 封装

引脚与业界标准的引出脚配置相兼容

停机模式
