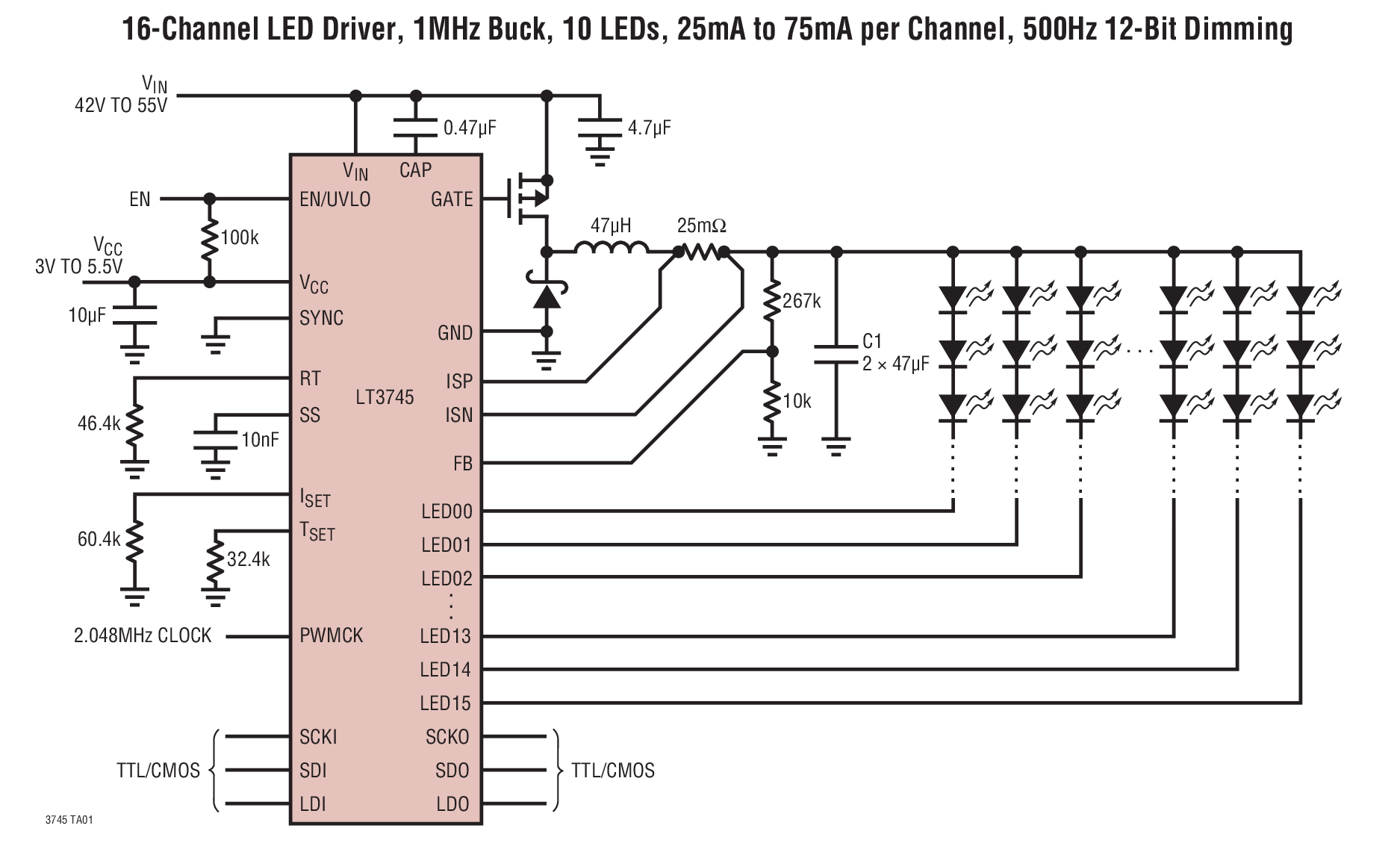

LT3745典型应用图例一
LT3745 - 封装图解:

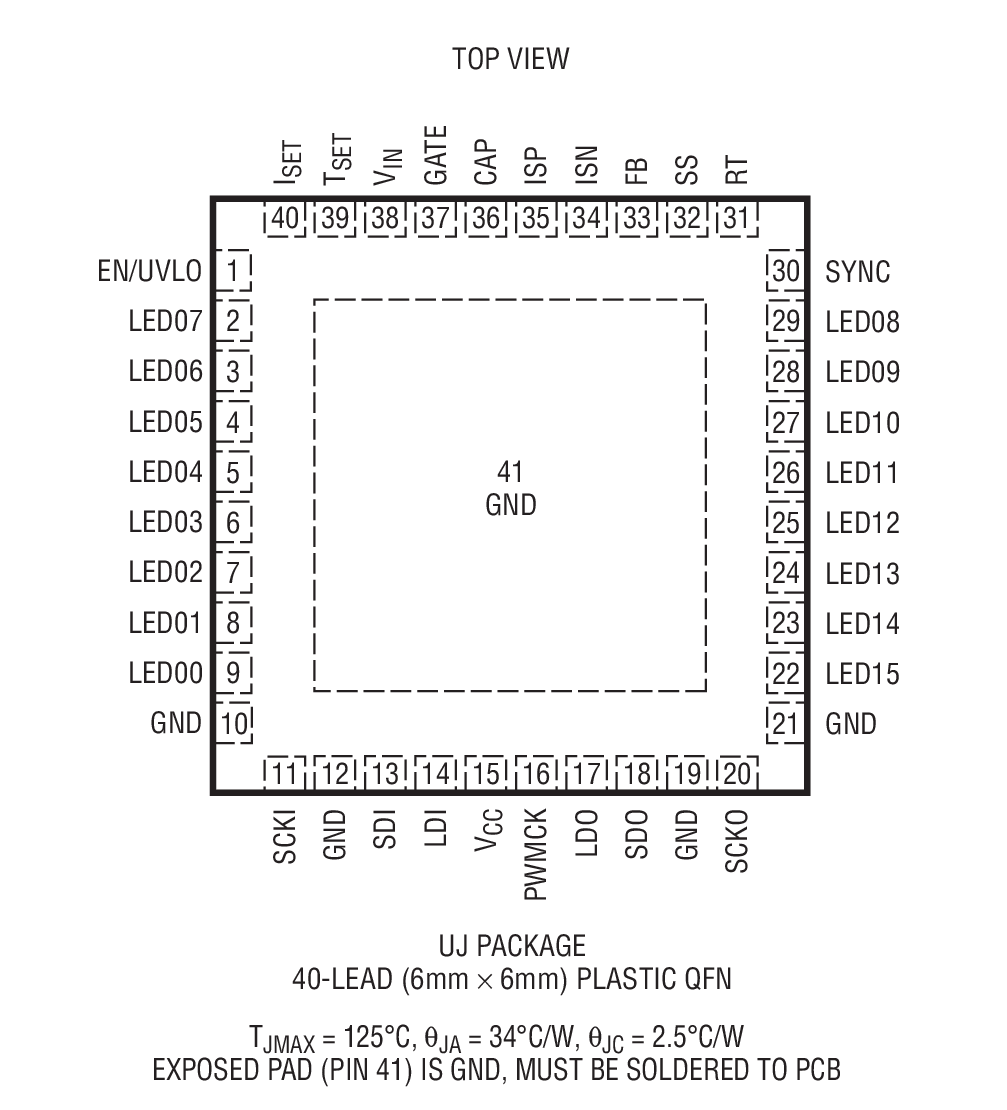

LT3745封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3745介绍
LT3745 - LT3745是具降压型控制器的 16 通道、50mA LED 驱动器

LT3745是Linear公司的一款降压型 LED 驱动器产品,LT3745是具降压型控制器的 16 通道、50mA LED 驱动器,本站介绍了LT3745的封装应用图解、特点和优点、功能等,并给出了与LT3745相关的凌力尔特元器件型号供参考。

LT3745 - 具降压型控制器的 16 通道、50mA LED 驱动器

LT3745 - 具降压型控制器的 16 通道、50mA LED 驱动器 - Linear Technology(凌力尔特)

功能描述

LT3745 集成了一个 16 通道 LED 驱动器及一个 55V 降压型控制器。LED 驱动器每个通道可点亮高达 75mA/36V 的串联 LED,而降压型控制器则产生了一个自适应的总线电压,用于给并联的 LED 串供电。每个通道具有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光能力。点校正及灰度等级均可通过 TTL/CMOS 逻辑电路中的一个串行数据接口获得。在每个通道 50mA 的电流条件下,可实现 ±3% 的LED 电流匹配准确度和 0.5μs 的最小 LED 导通时间。

LT3745 可提供针对 LED 开路 / 短路及过热故障的全面诊断和保护功能。故障状态通过串行数据接口回送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使得该芯片极其适合于大屏幕 LCD 的动态背面照明以及单彩、多彩和全彩色 LED 显示器。


特点
  • 6V 至 55V 电源输入电压范围
  • 16 个独立的 LED 输出高达 75mA/36V
  • 在 50mA 电流条件下可实现 ±3% LED 电流匹配 (典型值为 ±1%)
  • 6 位点校正电流调节
  • 12 位灰度等级 PWM 调光
  • 0.5μs 最小 LED 导通时间
  • 用于实现高效率的自适应 LED 总线电压
  • 可级联的 30MHz 串行数据接口
  • 完备的诊断及保护功能:个别的 LED 开路 / 短路和过热故障
  • 40 引脚 6mm x 6mm QFN 封装
  • 应用
  • 大屏幕显示器的 LED 背面照明
  • 单彩、多彩和全彩色 LED 显示器
  • LED 广告牌和布告板
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3745EUJ#PBF 6x6 QFN-40 E $7.07 $4.95
    LT3745EUJ#TRPBF 6x6 QFN-40 E $5.01
    LT3745IUJ#PBF 6x6 QFN-40 I $7.79 $5.45
    LT3745IUJ#TRPBF 6x6 QFN-40 I $5.51
