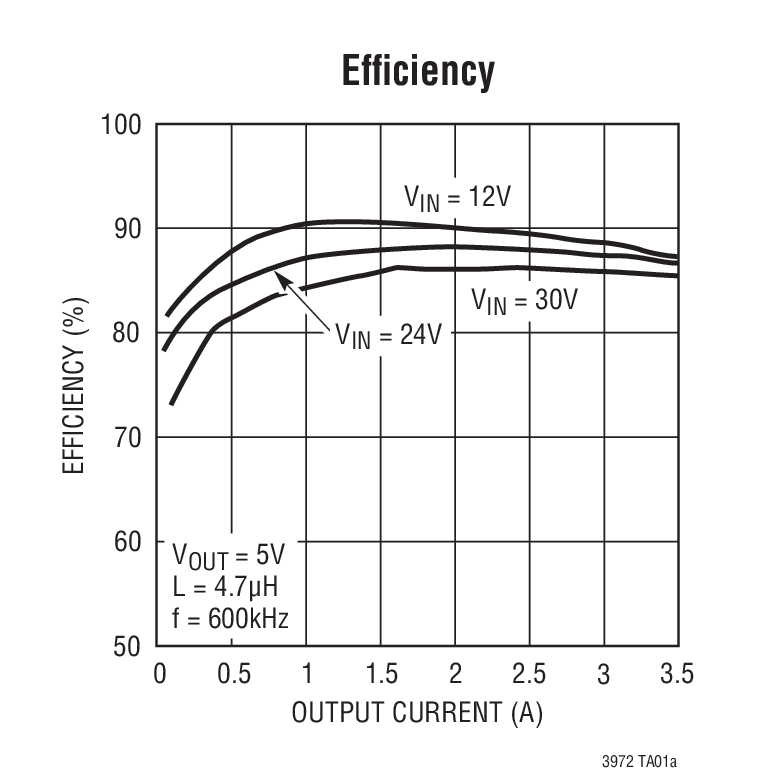

LT3972 - 典型应用图例：

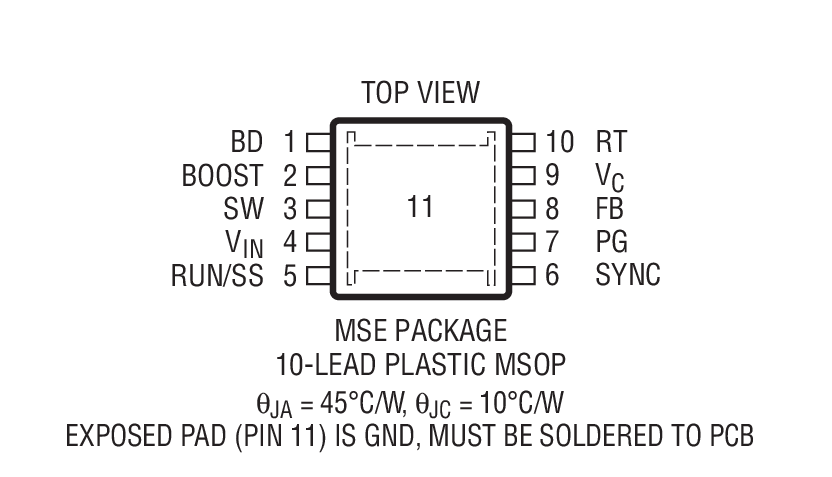

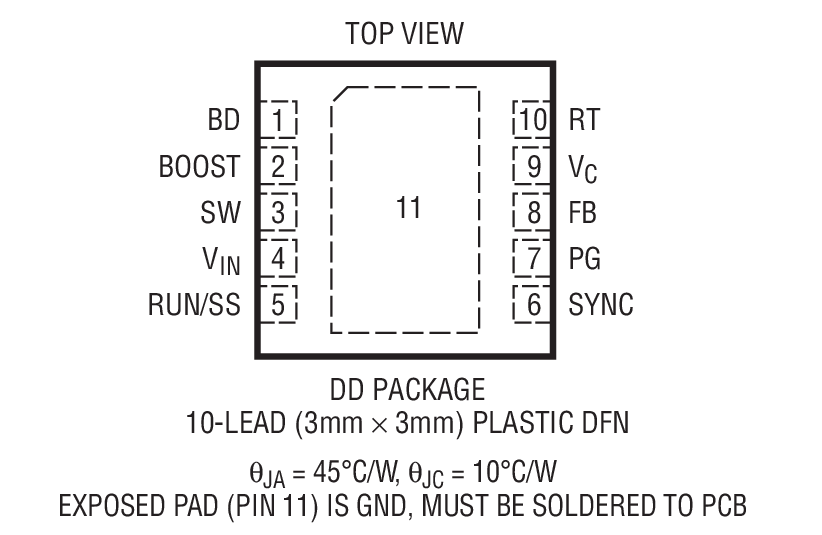

LT3972 - 封装图解：
LINEAR凌力尔特芯片：
- LT3971IDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2637CMS-LZ10#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1764AET#30PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3060MPTS8-2.5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2637CDE-HZ10#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- DC1880A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC6430BIUF-15#PBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- LTC1294BCJ - 数据采集 - ADC-DAC - 专用型
- LTC3109EUF#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC2636IMS-HMI8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- OP470GS - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1713IMS8#TRPBF - 集成电路（IC） > 线性 > 比较器
- REF192GPZ - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2377CMS-20#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2915HTS8-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT3061HMS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC6811IG-1#3ZZTRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LTC4120EUD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC2657CFE-H12#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2870IFE#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
LT3972 - LT3972是具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器
LT3972是LINEAR凌力尔特公司的一款微功率降压产品，LT3972是LT3972是具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器，本站介绍了LT3972的封装应用图解、特点和优点、功能等，并给出了与LT3972相关的LINEAR元器件型号供参考。
LT3972 - LT3972是具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特
LT3972 - 具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器
LT3972 - 具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3972 是一款可调频率 (200kHz 至 2.4MHz)、单片式、降压型开关稳压器，可接受高达 33V (最大值为 62V) 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。在典型应用中，低纹波突发模式操作在低输出电流条件下保持了高效率，并将输出纹波抑制在 15mV 以下。此外，LT3972 还能够通过 VOUT 高于 3V 时从输出吸收偏置电流，以进一步提升低输出电流条件下的效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则负责提供一个受控的输出电压斜坡上升过程 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3972 采用具裸露衬垫的 10 引脚 MSOP 和 3mm x 3mm DFN 封装，旨在实现低热阻。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3972EDD#PBF | 3x3 DFN-10 | E | $6.07 | $4.25 |
| LT3972EDD#TRPBF | 3x3 DFN-10 | E | $4.31 | |
| LT3972EMSE#PBF | MS-10E | E | $6.36 | $4.45 |
| LT3972EMSE#TRPBF | MS-10E | E | $4.51 | |
| LT3972HMSE#PBF | MS-10E | H | $7.82 | $5.47 |
| LT3972HMSE#TRPBF | MS-10E | H | $5.53 | |
| LT3972IDD#PBF | 3x3 DFN-10 | I | $7.29 | $5.10 |
| LT3972IDD#TRPBF | 3x3 DFN-10 | I | $5.16 | |
| LT3972IMSE#PBF | MS-10E | I | $7.63 | $5.22 |
| LT3972IMSE#TRPBF | MS-10E | I | $5.28 |
