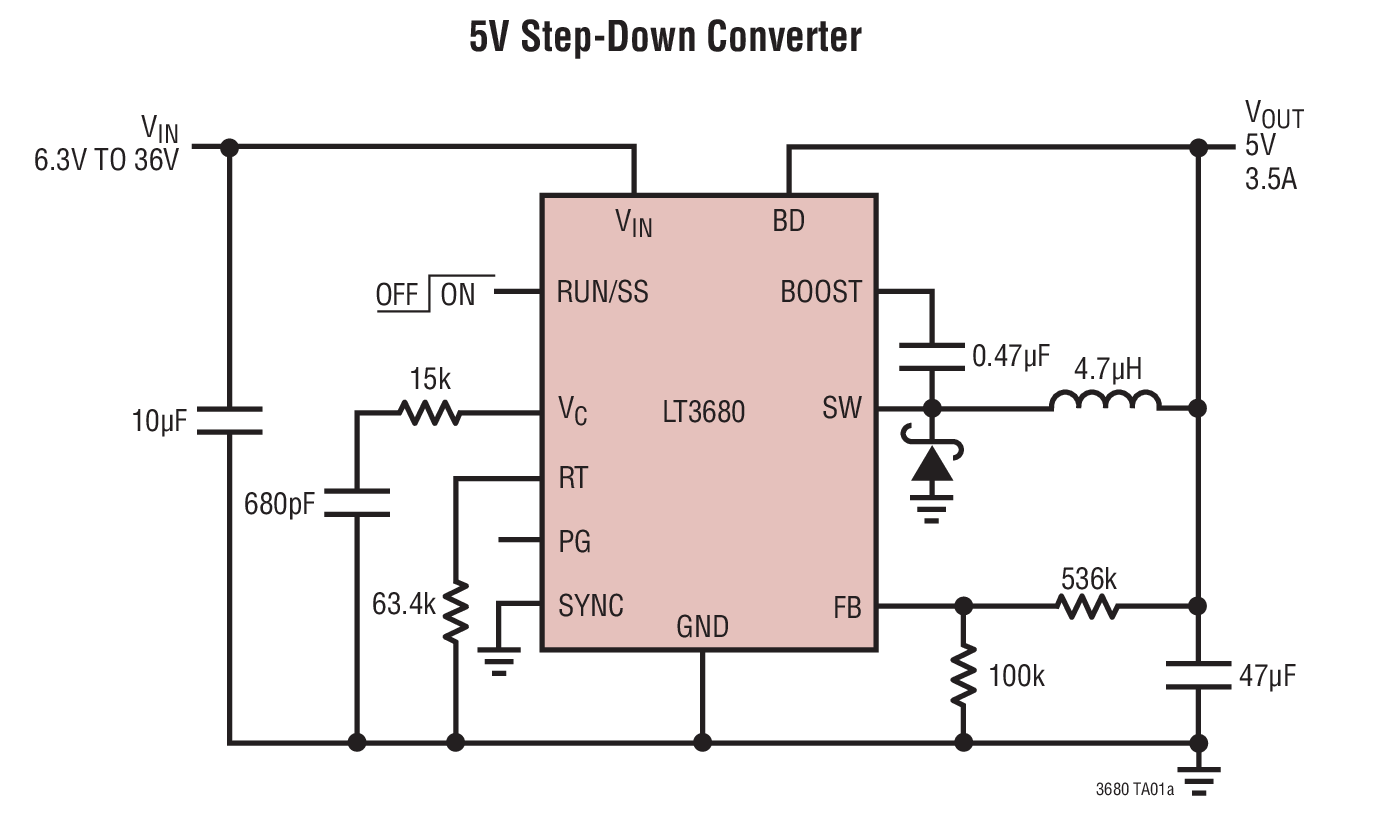

LT3680典型应用图例一

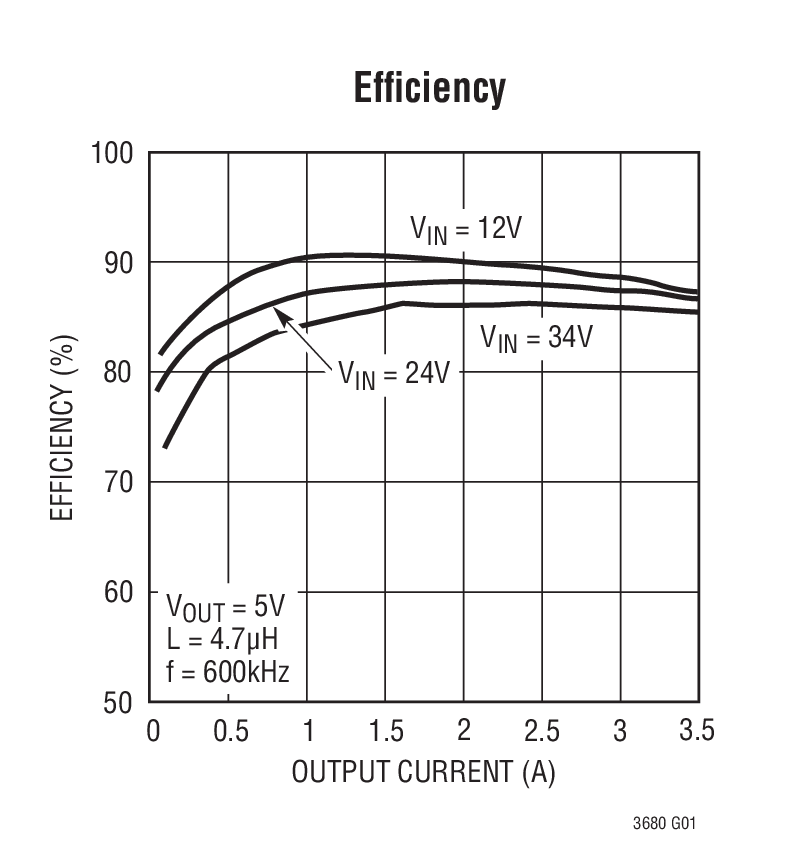

LT3680典型应用图例二
LT3680 - 封装图解:

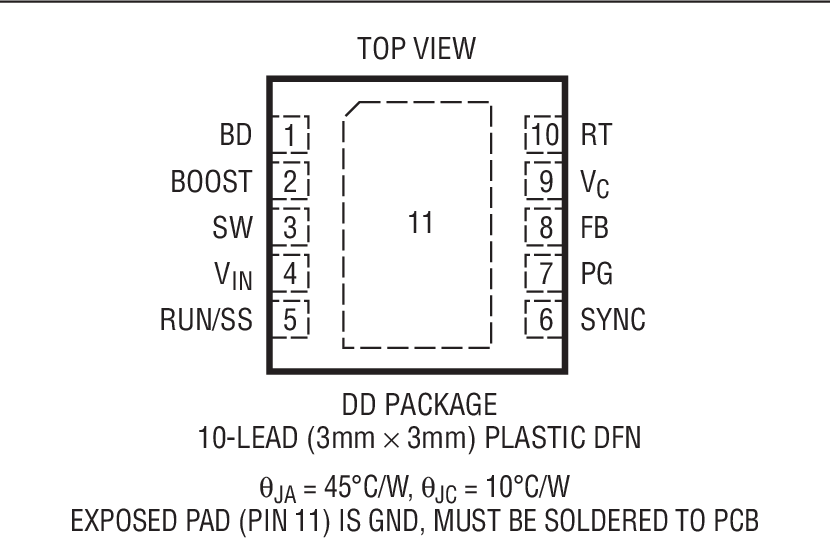

LT3680封装图解一

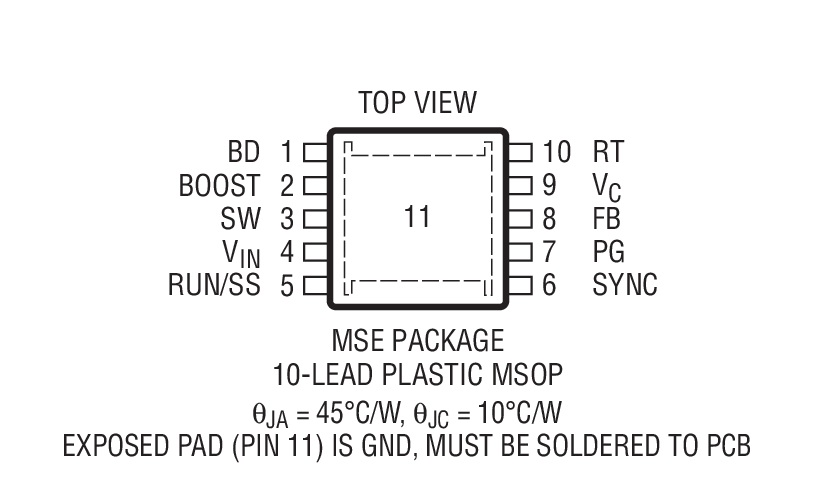

LT3680封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3680介绍
LT3680 - LT3680是具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器

LT3680是Linear公司的一款微功率降压产品,LT3680是具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器,本站介绍了LT3680的封装应用图解、特点和优点、功能等,并给出了与LT3680相关的凌力尔特元器件型号供参考。

LT3680 - 具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器

LT3680 - 具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器 - Linear Technology(凌力尔特)

功能描述

LT3680 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器,可接受高达 36V 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率,并能够在典型应用中将输出纹波抑制在 15mV 以下。此外,LT3680 还能通过在VOUT 高于 3V 时从输出吸收偏置电流,以进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA 以下,而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时,一个电源良好标记将发出指示信号。LT3680 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装,该封装具有裸露衬垫,旨在实现低热阻。

特点
  • 宽输入电压范围:3.6V 至 36V
  • 最大输出电流:3.5A
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作: IQ = 75μA (在12VIN) 至 3.3VOUT
  • 可调开关频率:200kHz 至 2.4MHz
  • 低静态电流:IQ < 0.5μA
  • 集成升压二极管
  • 可同步范围:250kHz 至 2MHz
  • 电源良好标记
  • 饱和开关设计:95mΩ 接通电阻
  • 0.790V 反馈基准电压
  • 输出电压:0.79V 至 30V
  • 热保护
  • 软起动功能
  • 小外形 10 引脚耐热增强型 MSOP 和 (3mm x 3mm)DFN 封装
  • 应用
  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3680EDD#PBF 3x3 DFN-10 E $5.93 $4.15
    LT3680EDD#TRPBF 3x3 DFN-10 E $4.21
    LT3680EMSE#PBF MS-10E E $6.07 $4.25
    LT3680EMSE#TRPBF MS-10E E $4.31
    LT3680HMSE#PBF MS-10E H $7.64 $5.35
    LT3680HMSE#TRPBF MS-10E H $5.41
    LT3680IDD#PBF 3x3 DFN-10 I $7.11 $4.98
    LT3680IDD#TRPBF 3x3 DFN-10 I $5.04
    LT3680IMSE#PBF MS-10E I $7.29 $5.10
    LT3680IMSE#TRPBF MS-10E I $5.16
