当前位置:Linear公司 > > 凌力尔特芯片 >> LT3690
LT3690技术文档下载:
LT3690技术文档产品手册下载
LT3690 - 典型应用图例:

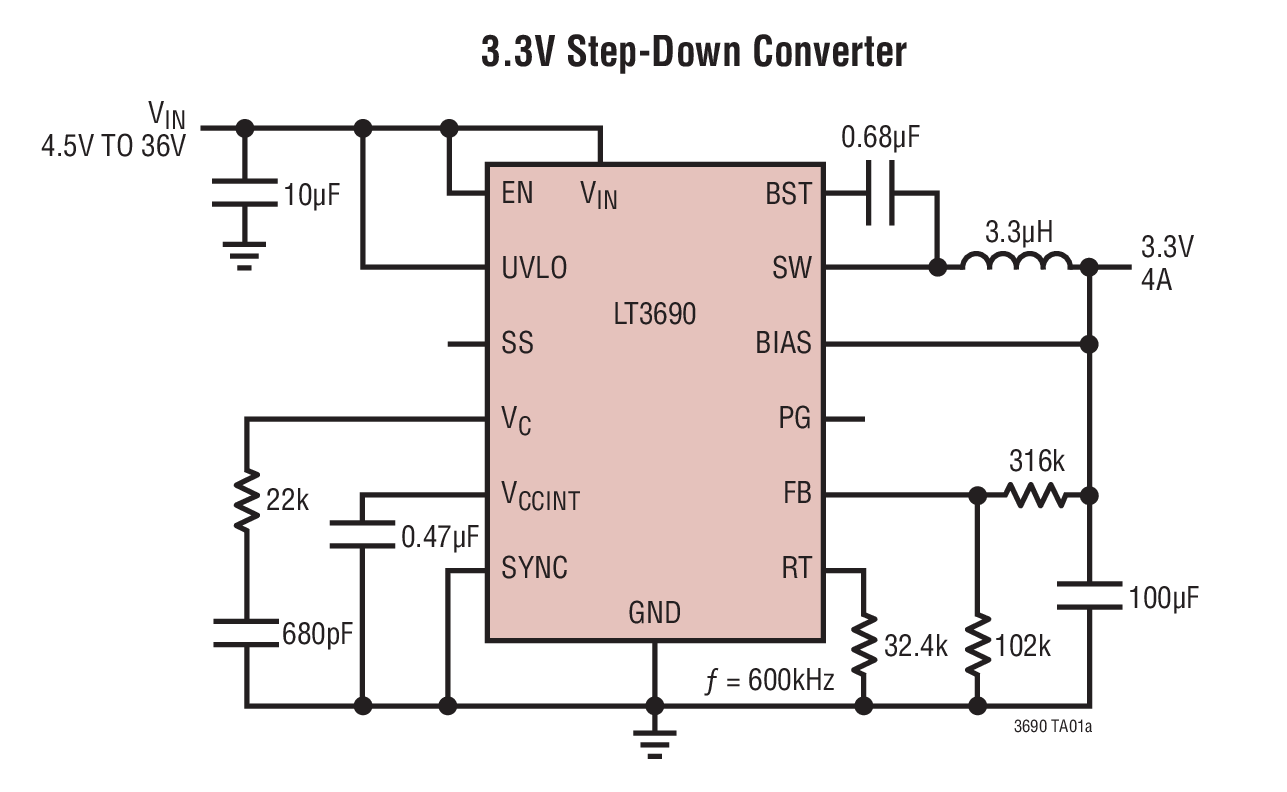

LT3690典型应用图例一

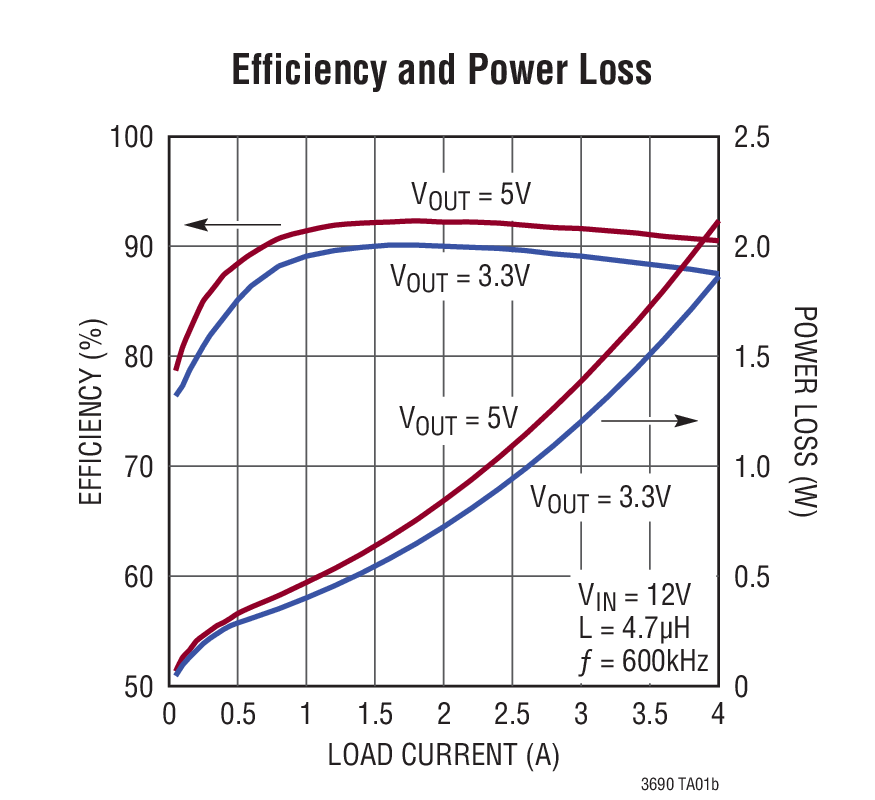

LT3690典型应用图例二
LT3690 - 封装图解:

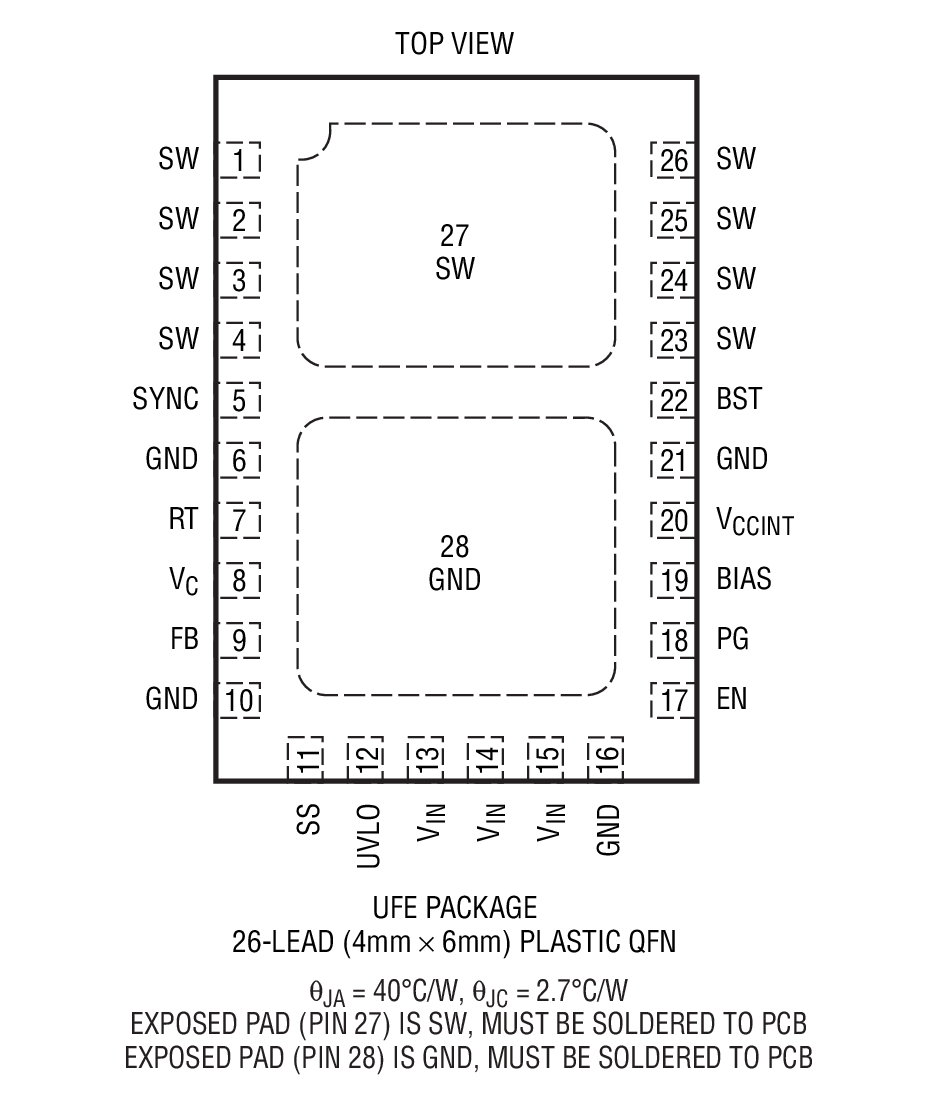

LT3690封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3690介绍
LT3690 - LT3690是具 70μA 静态电流的 36V、4A、1.5MHz 同步降压型开关稳压器

LT3690是Linear公司的一款微功率降压产品,LT3690是具 70μA 静态电流的 36V、4A、1.5MHz 同步降压型开关稳压器,本站介绍了LT3690的封装应用图解、特点和优点、功能等,并给出了与LT3690相关的凌力尔特元器件型号供参考。

LT3690 - 具 70μA 静态电流的 36V、4A、1.5MHz 同步降压型开关稳压器

LT3690 - 具 70μA 静态电流的 36V、4A、1.5MHz 同步降压型开关稳压器 - Linear Technology(凌力尔特)

功能描述

LT3690 是一款可调频率、单片式、降压型开关稳压器,可接受高达 36V 的输入电压。一个高效率 90mΩ 开关与升压二极管和必需的振荡器、控制器和逻辑电路一起内置于器件之中。30mΩ 的内部同步电源开关提升了效率并免除了增设一个外部肖特基箝位二极管的需要。该器件运用了电流模式拓扑结构,旨在实现快速瞬态响应和上佳的环路稳定性。停机模式可将输入电源电流减小至 <1μA。低纹波突发模式在低输出电流条件下保持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下。

LT3690 具有坚固的操作性能,并可容易地进行配置。在 UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。当 VOUT 达到编程输出电压的 90% 时,一个电源良好标记电路将发出指示信号。保护电路可检测电源开关中的电流以保护 LT3690 免遭短路状况的损坏。频率折返和热停机功能提供了额外的保护作用。LT3690 采用具有裸露衬垫的 4mm x 6mm QFN 封装,旨在实现低热阻。

特点
  • 宽输入范围: - 工作于 3.9V 至 36V - 过压闭锁功能可保护电路安全承受 60V 瞬态电压
  • 4A 最大输出电流
  • 集成型 30mΩ N 沟道同步开关
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作:IQ = 70μA (在 12VIN 至 3.3VOUT)
  • 可编程输入欠压闭锁
  • 0.8V 反馈基准电压
  • 输出电压:0.8V 至 20V
  • 可编程和可同步振荡器 (170kHz 至 1.5MHz)
  • 软启动和输出电压跟踪
  • 坚固的抗短路性能
  • 电源良好标记
  • 小外形的耐热性能增强型 4mm x 6mm QFN 封装
  • 应用
  • 汽车系统
  • 工业电源
  • 分布式电源调节
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3690EUFE#PBF 4x6 QFN-26 E $7.07 $4.95
    LT3690EUFE#TRPBF 4x6 QFN-26 E $5.01
    LT3690HUFE#PBF 4x6 QFN-26 H $8.14 $5.70
    LT3690HUFE#TRPBF 4x6 QFN-26 H $5.76
    LT3690IUFE#PBF 4x6 QFN-26 I $7.79 $5.45
    LT3690IUFE#TRPBF 4x6 QFN-26 I $5.51
    LT3690MPUFE#PBF 4x6 QFN-26 MP $21.00 $14.70
    LT3690MPUFE#TRPBF 4x6 QFN-26 MP $14.76
