LT3681 - 具集成电源肖特基二极管的 36V、2A、2.8MHz 降压型开关稳压器

LT3681 - 具集成电源肖特基二极管的 36V、2A、2.8MHz 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

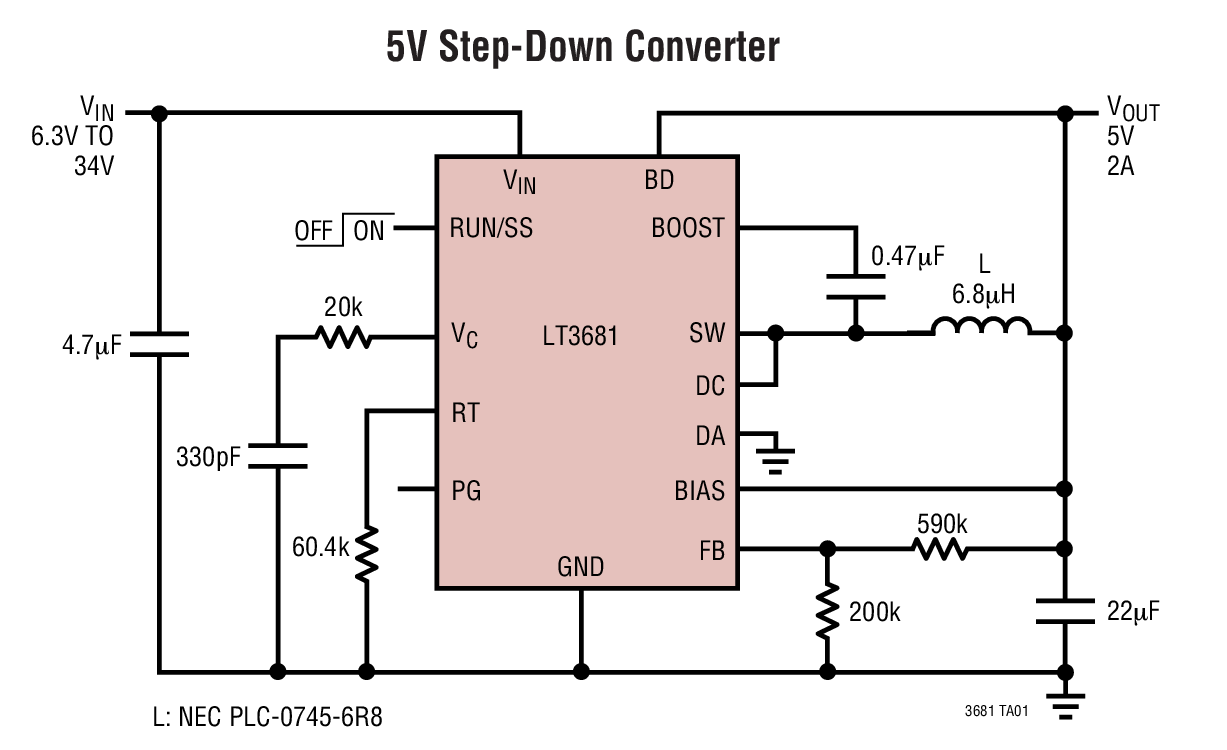

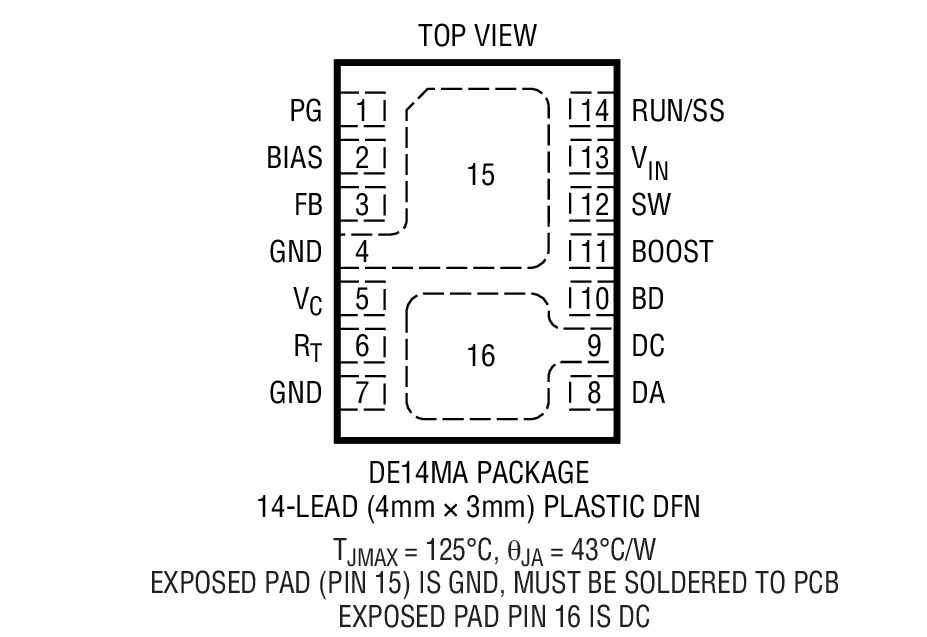

LT3681 是一款可调频率 (300kHz至2.8MHz) 单片式降压型开关稳压器，可接受高达 34V （最大36V）的输入电压。在芯片上集成了一个高效率 0.18Ω 开关和一个升压肖特基二极管，以及必需的振荡器、控制和逻辑电路。LT3681 集成了一个备用的电源肖特基二极管，旨在最大限度地缩减解决方案的外形尺寸。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并能够在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3681 还能通过在 VOUT 高于 3V 时从输出吸收偏置电流来进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 90% 时，一个电源良好标记将发出指示信号。LT3681 采用 14 引脚 4mm x 3mm DFN 封装，该封装具有裸露衬垫，旨在实现低热阻。

特点

宽输入电压范围：工作时为 3.6V 至 34V，最大值为 36V

最大输出电流为 2A

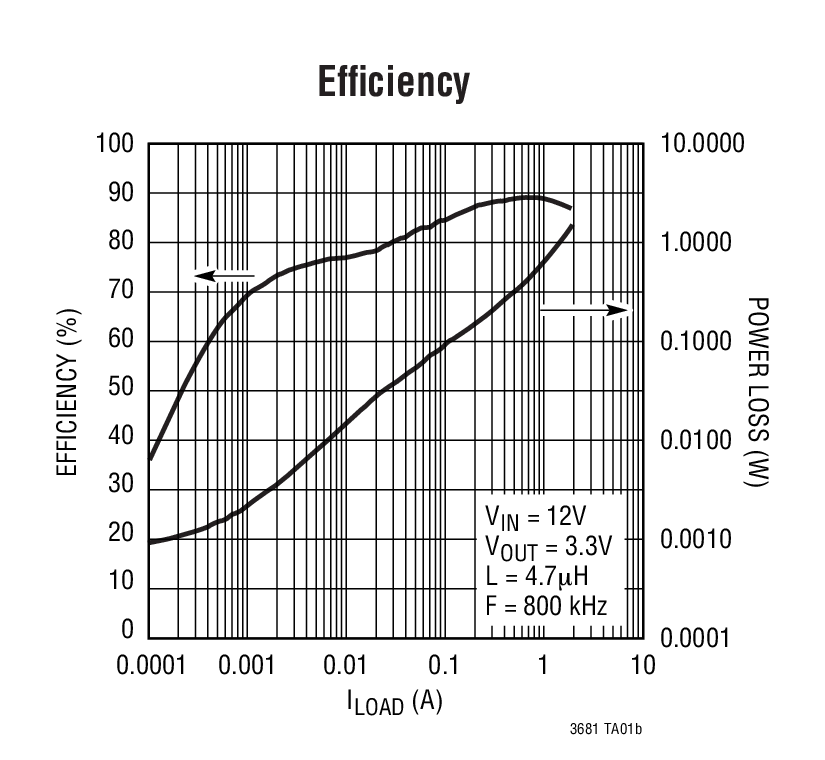

低纹波突发模式 ( Burst Mode ) 操作 50μA IQ ( 在12VIN 至 3.3VOUT 时）输出纹波 <15mVP-P

可调开关频率：300kHz 至 2.8MHz

低停机电流：IQ < 1μA

集成升压二极管

集成电源肖特基二极管

电源良好标记

饱和开关设计：0.18Ω 接通电阻

1.265V 反馈基准电压

输出电压：1.265V 至 20V
