当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3525
LTC3525技术文档下载:
LTC3525技术文档产品手册下载
LTC3525 - 典型应用图例:

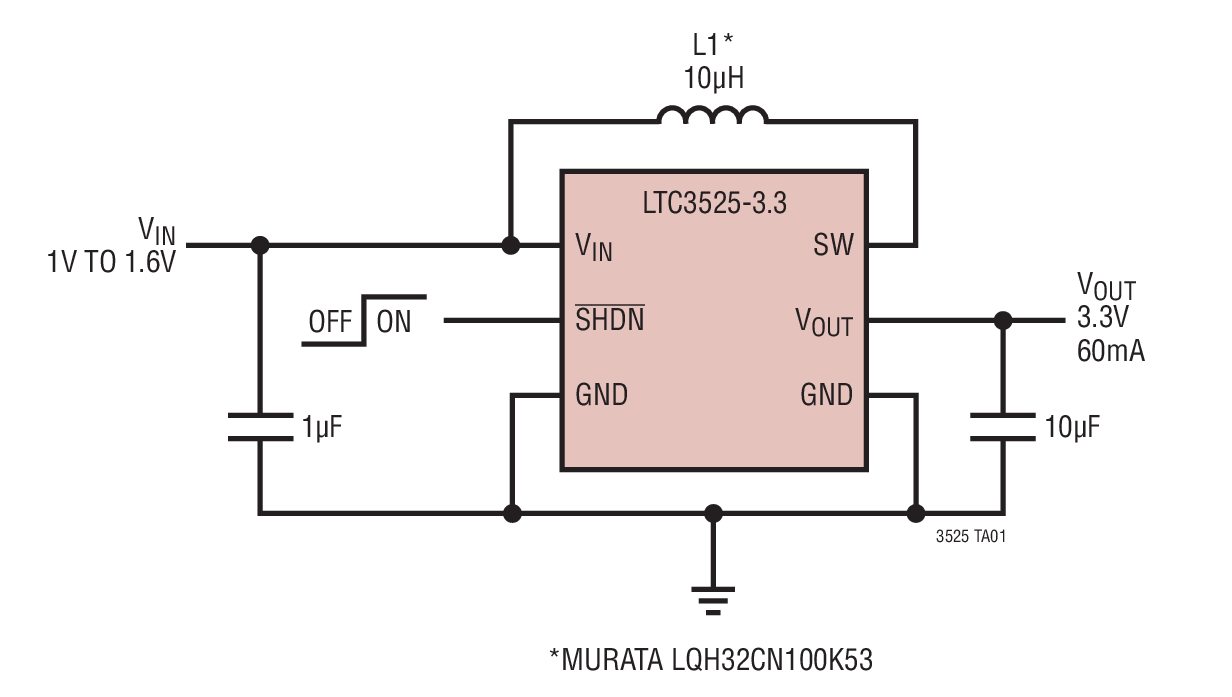

LTC3525典型应用图例一

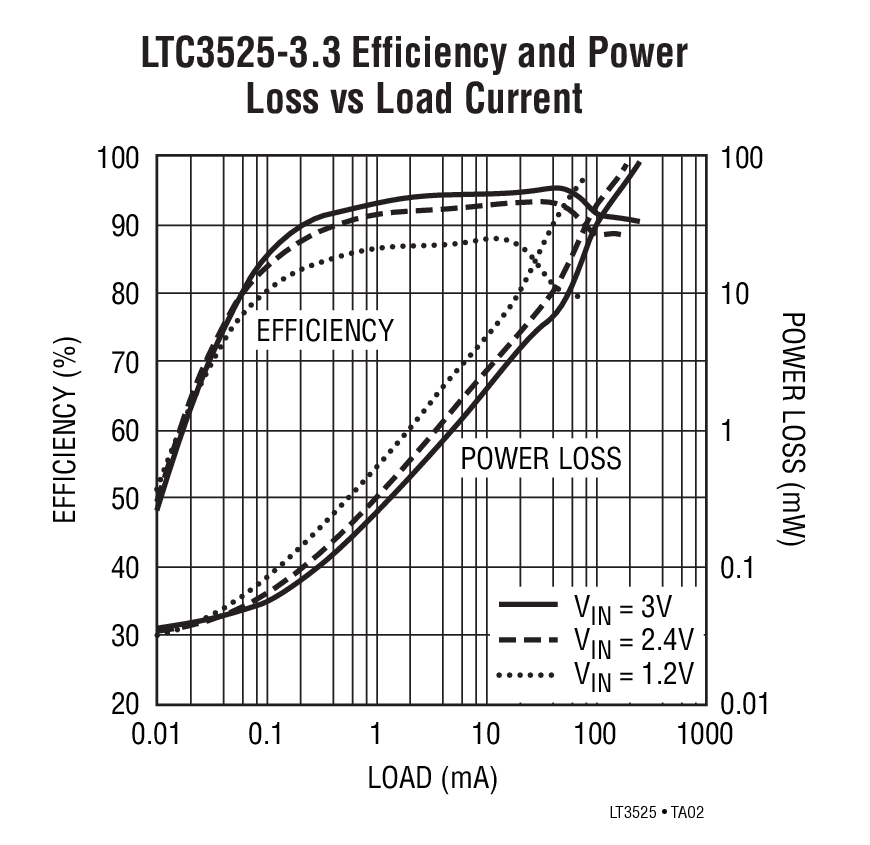

LTC3525典型应用图例二
LTC3525 - 封装图解:

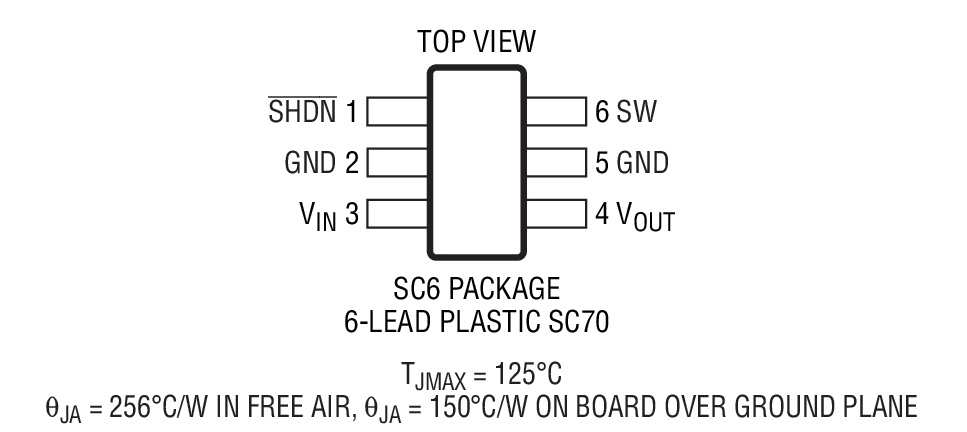

LTC3525封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3525介绍
LTC3525 - LTC3525是具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器

LTC3525是Linear公司的一款微功率升压产品,LTC3525是具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器,本站介绍了LTC3525的封装应用图解、特点和优点、功能等,并给出了与LTC3525相关的凌力尔特元器件型号供参考。

LTC3525 - 具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器

LTC3525 - 具输出断接功能的 400mA 微功率同步升压型 DC/DC 转换器 - Linear Technology(凌力尔特)

功能描述

LTC3525-3 / LTC3525-3.3 / LTC3525-5 是具输出断接功能的高效率、同步升压型 DC/DC 转换器,能够在输入低至 0.85V 的条件下启动。这些器件为单节或双节碱性或锂离子电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525 可提供 3V、3.3V 或 5V 固定输出电压。

该器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.8Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载),因而提升了效率。静态电流超低 (仅 7μA),从而最大限度地延长了便携式应用中的电池使用寿命。

其他特点包括 <1μA 的停机电流、抗振铃控制和热停机。LTC3525 采用纤巧型 6 引脚 SC70 封装。

LTC3525 的选项列表器件型号输入启动电压输出电压在关断模式的 Vout 状态LTC3525-30.85V3V输出断接LTC3525-3.30.85V3.3V输出断接LTC3525-50.85V5V输出断接LTC3525D-3.30.85V3.3V穿透模式LTC3525L-30.7V3V输出断接
特点
  • 效率高达 95%
  • 输出断接和浪涌电流限制
  • 固定输出电压:3V、3.3V 或 5V
  • 可从一个 1V 输入提供 65mA 输出 (在 3V)
  • 可从一个 1V 输入提供 60mA 输出 (在 3.3V),或从一个 1.8V 输入提供 140mA 输出 (在 3.3V)
  • 可从一个 3V 输入提供 175mA 输出 (在 5V)
  • 突发模式 (Burst Mode) 操作:IQ = 7μA
  • 仅需三个外部组件
  • 可在 VIN > VOUT 的条件下运作
  • < 1μA 的停机电流
  • 抗振铃控制
  • 短路和过热保护
  • 非常扁平:高度仅 1mm
  • 纤巧型 6 引脚 SC70 封装
  • 应用
  • MP3 播放器
  • 便携式仪器
  • 血糖仪
  • 数码相机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3525ESC6-3 SC-70 E $2.57
    LTC3525ESC6-3.3 SOT-23 E $2.57
    LTC3525ESC6-3.3#TR SC-70 E $2.57 $1.81
    LTC3525ESC6-3.3#TRM SC-70 E $2.57 $1.83
    LTC3525ESC6-3.3#TRMPBF SC-70 E $2.57 $1.83
    LTC3525ESC6-3.3#TRPBF SC-70 E $2.57 $1.81
    LTC3525ESC6-3#TR SC-70 E $2.57 $1.81
    LTC3525ESC6-3#TRM SC-70 E $2.57 $1.83
    LTC3525ESC6-3#TRMPBF SC-70 E $2.57 $1.83
    LTC3525ESC6-3#TRPBF SC-70 E $2.57 $1.81
    LTC3525ESC6-5#PBF SC-70 E $2.57
    LTC3525ESC6-5#TR SC-70 E $2.57 $1.81
    LTC3525ESC6-5#TRM SC-70 E $2.57 $1.83
    LTC3525ESC6-5#TRMPBF SC-70 E $2.57 $1.83
    LTC3525ESC6-5#TRPBF SC-70 E $2.57 $1.81
    LTC3525ISC6-3 SC-70 I $2.86
    LTC3525ISC6-3.3#PBF SC-70 I $2.86
    LTC3525ISC6-3.3#TR SC-70 I $2.86 $2.00
    LTC3525ISC6-3.3#TRMPBF SC-70 I $2.86 $2.00
    LTC3525ISC6-3.3#TRPBF SC-70 I $2.86 $2.00
    LTC3525ISC6-3#PBF SC-70 I $2.86
    LTC3525ISC6-3#TR SC-70 I $2.86 $2.00
    LTC3525ISC6-3#TRMPBF SC-70 I $2.86 $2.00
    LTC3525ISC6-3#TRPBF SC-70 I $2.86 $2.00
    LTC3525ISC6-5#PBF SC-70 I $2.86
    LTC3525ISC6-5#TR SC-70 I $2.86 $2.00
    LTC3525ISC6-5#TRMPBF SC-70 I $2.86 $2.00
    LTC3525ISC6-5#TRPBF SC-70 I $2.86 $2.00
