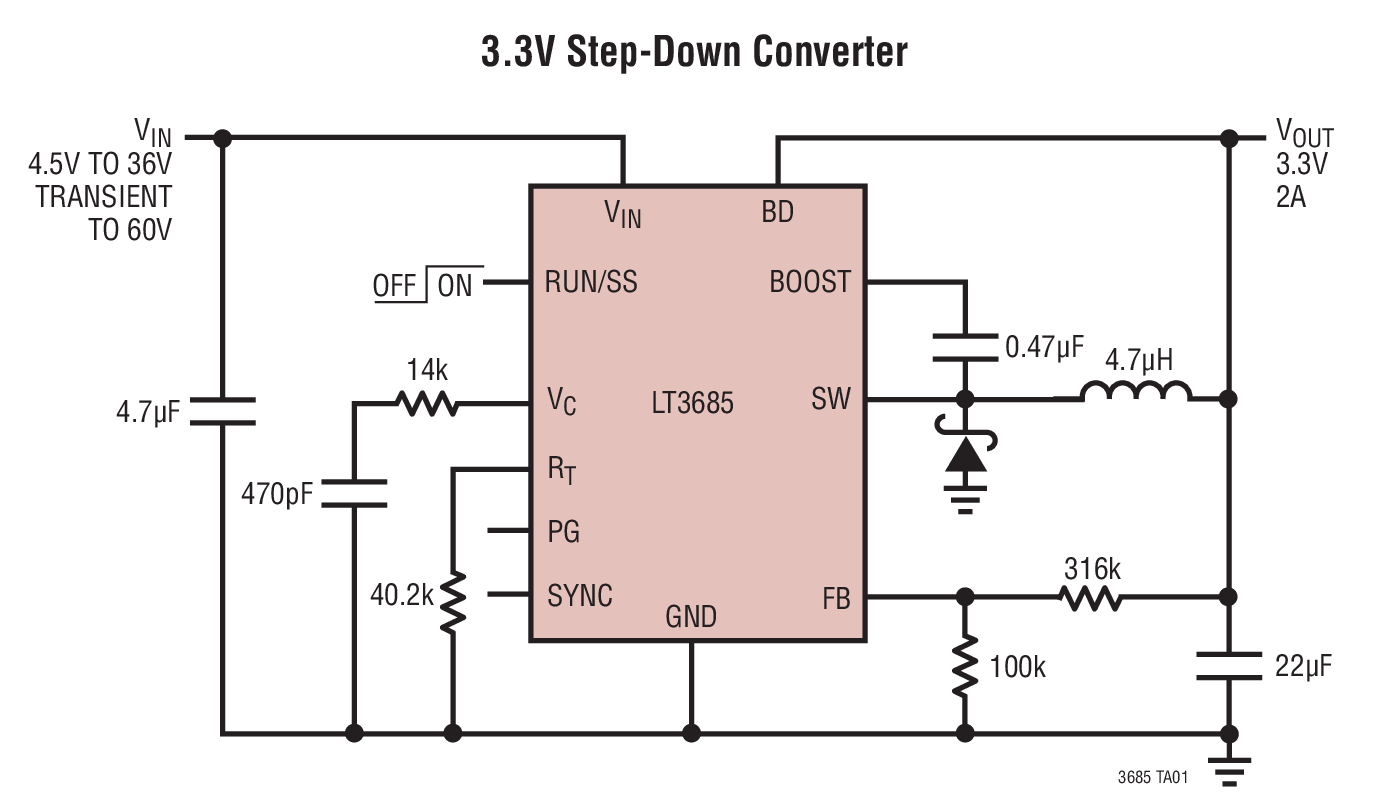

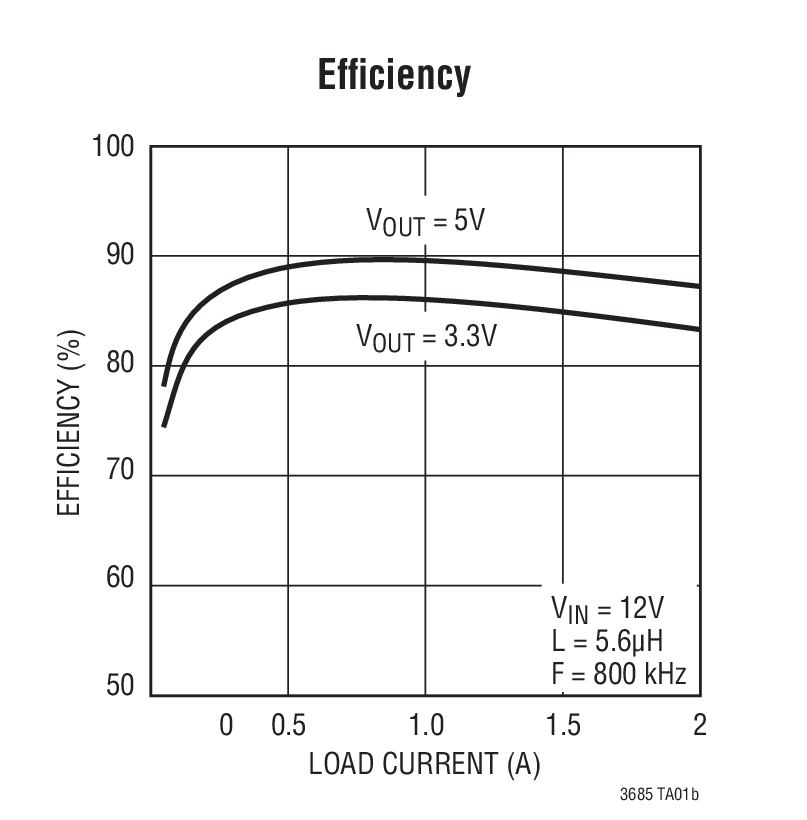

LT3685 - 典型应用图例：

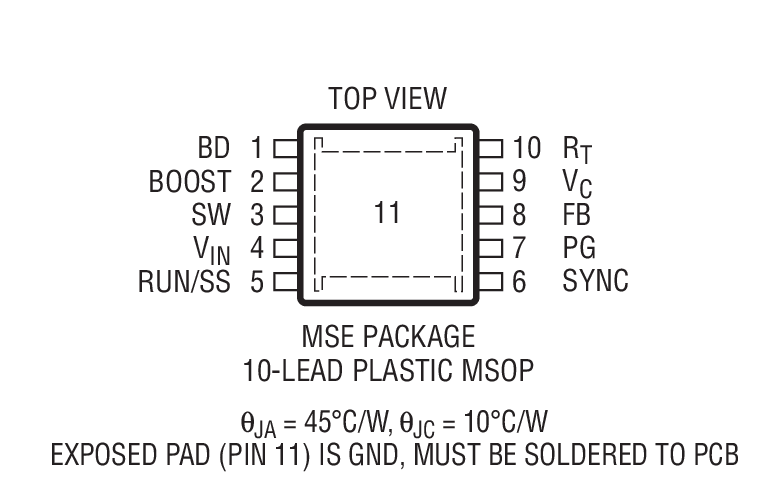

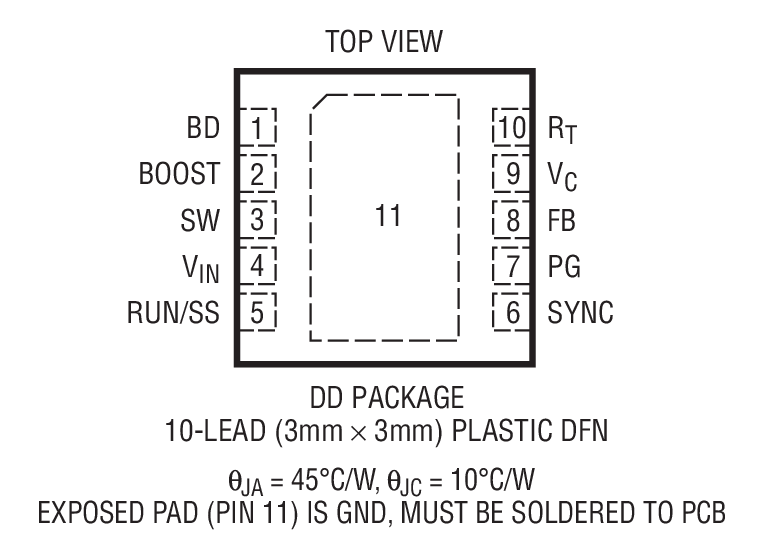

LT3685 - 封装图解：
LINEAR凌力尔特芯片：
- LT1579CGN#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LT6656ACS6-2.048#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC1658IS8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC4121IUD-4.2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC6101HVAHMS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1865LCS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2864HDD-2#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2220IUP-1#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2051HVHS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC6943HGN#TRPBF - 集成电路（IC） > 专用 IC
- LTC2871CFE#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- OP162GSZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1562AIG#TR - 集成电路（IC） > 接口 > 滤波器 - 有源
- LTC2256CUJ-12#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT6700CDCB-2#TRPBF - 集成电路（IC） > 线性 > 比较器
- OP400HSZ-REEL - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3548IDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1763IDE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1629IG-PG#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT8304IS8E#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LT3685 - LT3685是38V、2A、2.4MHz 降压型开关稳压器
LT3685是LINEAR凌力尔特公司的一款内部开关电源降压产品，LT3685是LT3685是38V、2A、2.4MHz 降压型开关稳压器，本站介绍了LT3685的封装应用图解、特点和优点、功能等，并给出了与LT3685相关的LINEAR元器件型号供参考。
LT3685 - LT3685是38V、2A、2.4MHz 降压型开关稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特
LT3685 - 38V、2A、2.4MHz 降压型开关稳压器
LT3685 - 38V、2A、2.4MHz 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3685 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 38V 工作电压和最大值为 60V 的输入电压。当 VIN高于 38V 典型值 (最小值为 36V) 时，内部过压保护电路将关断电源开关，因而使得器件能够安全地承受 60V 的瞬态电压。芯片上集成了一个高效率 0.25Ω开关、一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。LT3685的高工作频率允许使用小和低成本的电感器和陶瓷电容器，从而实现了低输出纹波，并尽可能地缩减了整体解决方案的外形尺寸。低电流停机模式把输入电源电流减小至 1μA以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 89% 时，一个电源良好标记将发出指示信号。LT3685采用 10 引脚 MSOP 和 3mm x 3mm DFN封装，该封装具有裸露衬垫，旨在实现低热阻。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3685EDD#PBF | 3x3 DFN-10 | E | $4.36 | $3.05 |
| LT3685EDD#TRPBF | 3x3 DFN-10 | E | $3.11 | |
| LT3685EMSE#PBF | MS-10E | E | $4.50 | $3.15 |
| LT3685EMSE#TRPBF | MS-10E | E | $3.21 | |
| LT3685IDD#PBF | 3x3 DFN-10 | I | $5.23 | $3.66 |
| LT3685IDD#TRPBF | 3x3 DFN-10 | I | $3.72 | |
| LT3685IMSE#PBF | MS-10E | I | $5.40 | $3.78 |
| LT3685IMSE#TRPBF | MS-10E | I | $3.84 |
