当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3980
LT3980技术文档下载：
LT3980技术文档产品手册下载
LT3980 - 典型应用图例：

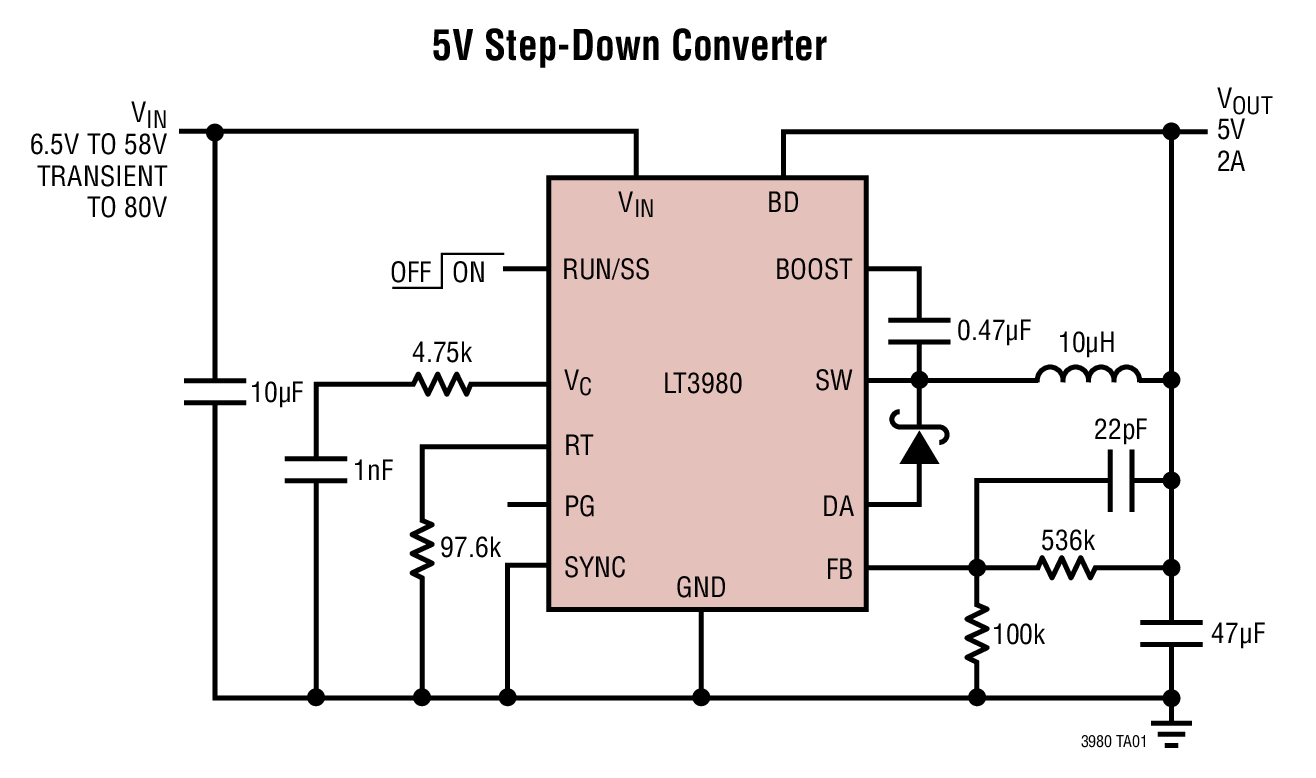

LT3980典型应用图例一

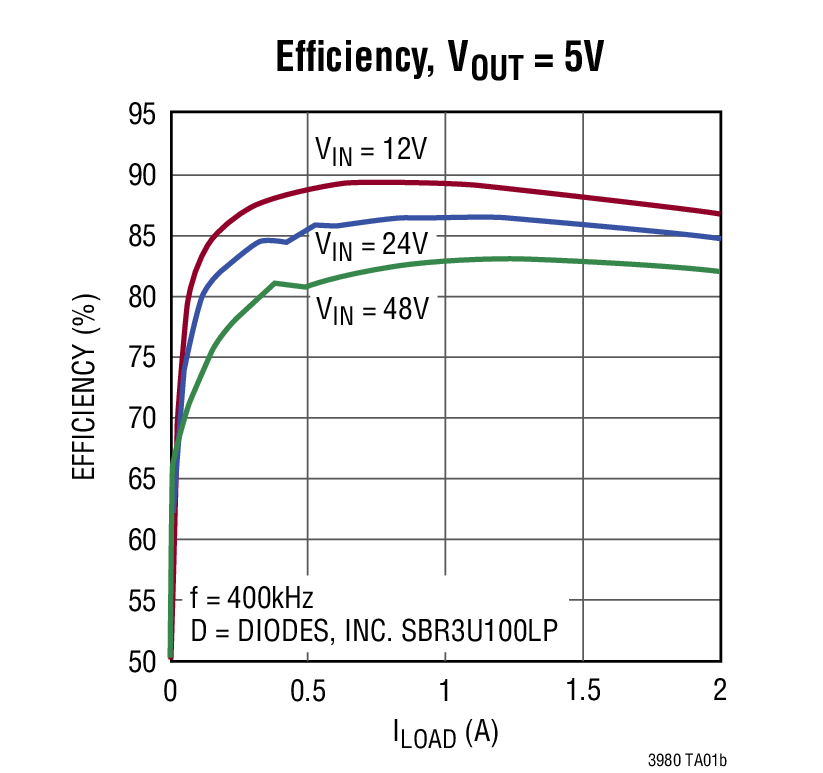

LT3980典型应用图例二
LT3980 - 封装图解：

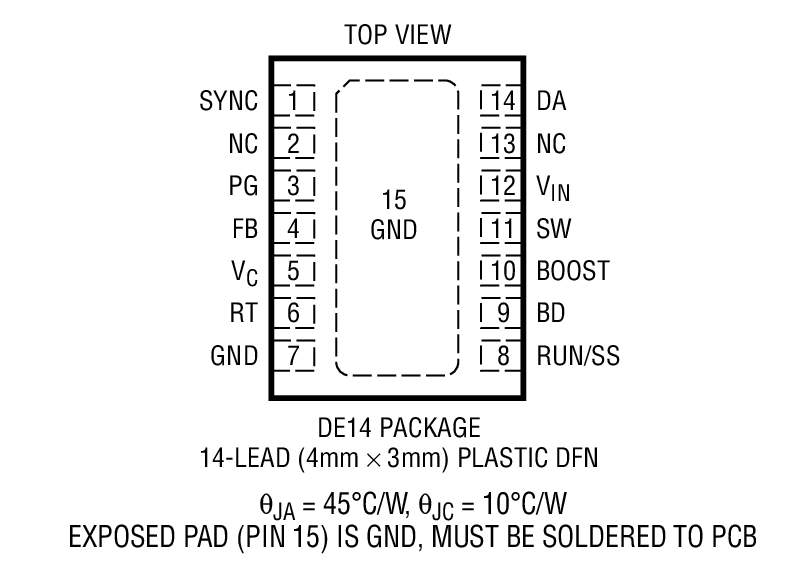

LT3980封装图解一

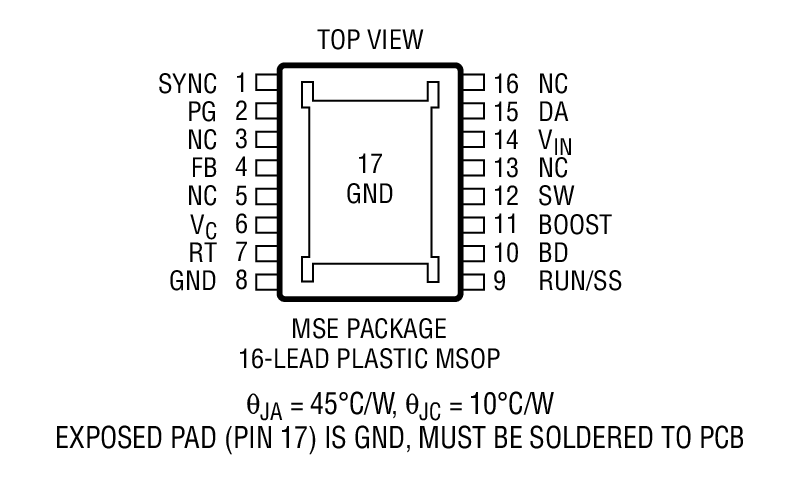

LT3980封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3980介绍

LT3980 - LT3980是具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器

LT3980是LINEAR凌力尔特公司的一款高输入电压降压产品，LT3980是LT3980是具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器，本站介绍了LT3980的封装应用图解、特点和优点、功能等，并给出了与LT3980相关的LINEAR元器件型号供参考。

LT3980 - LT3980是具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器 - 高输入电压降压 - 电源管理 - 凌力尔特

LT3980 - 具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器

LT3980 - 具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3980 是一款可调频率 (100kHz 至 2.4MHz)、单片式、降压型开关稳压器，可接受高达 58V (瞬态电压达 80V) 的输入电压。芯片上内置了一个高效率 200mΩ 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。箝位二极管电流检测 (DA 引脚) 可在输入电压瞬变期间起到保护电路的作用，即使在采用一个高开关频率的情况下也不例外。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3980 还能够通过在 VOUT 高于 3V 时从输出吸收偏置电流来进一步提升低输出电流条件下的效率水平。停机模式把输入电源电流降低至 <1μA，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡上升 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3980 采用小外形16 引脚 MSOP 和具有裸露衬垫的 3mm x 4mm DFN 封装，旨在实现低热阻。

特点
  • 宽输入电压范围：工作时为 3.6V 至 58V
  • 过压闭锁功能可保护电路安全承受 80V 瞬态电压
  • 2A 最大输出电流
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作： IQ = 85μA (在 12VIN 至 3.3VOUT)
  • 可调开关频率：100kHz 至 2.4MHz
  • 低停机电流：IQ < 1μA
  • 箝位二极管电流检测可保护电路免遭短路和输入过压条件的损坏
  • 可同步频率范围：250kHz 至 2MHz
  • 电源良好标记
  • 饱和开关设计：200mΩ 接通电阻
  • 热保护
  • 软起动能力
  • 小外形 16 引脚耐热性能增强型 MSOP 和 3mm x 4mm DFN 封装
    • 应用
  • 汽车电池调节
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3980EDE#PBF 4x3 DFN-14 E $5.07 $3.55
    LT3980EDE#TRPBF 4x3 DFN-14 E $3.61
    LT3980EMSE#PBF MS-16E E $5.07 $3.55
    LT3980EMSE#TRPBF MS-16E E $3.61
    LT3980HMSE#PBF MS-16E H $6.33 $4.43
    LT3980HMSE#TRPBF MS-16E H $4.49
    LT3980IDE#PBF 4x3 DFN-14 I $5.97 $4.18
    LT3980IDE#TRPBF 4x3 DFN-14 I $4.24
    LT3980IMSE#PBF MS-16E I $5.97 $4.18
    LT3980IMSE#TRPBF MS-16E I $4.24
