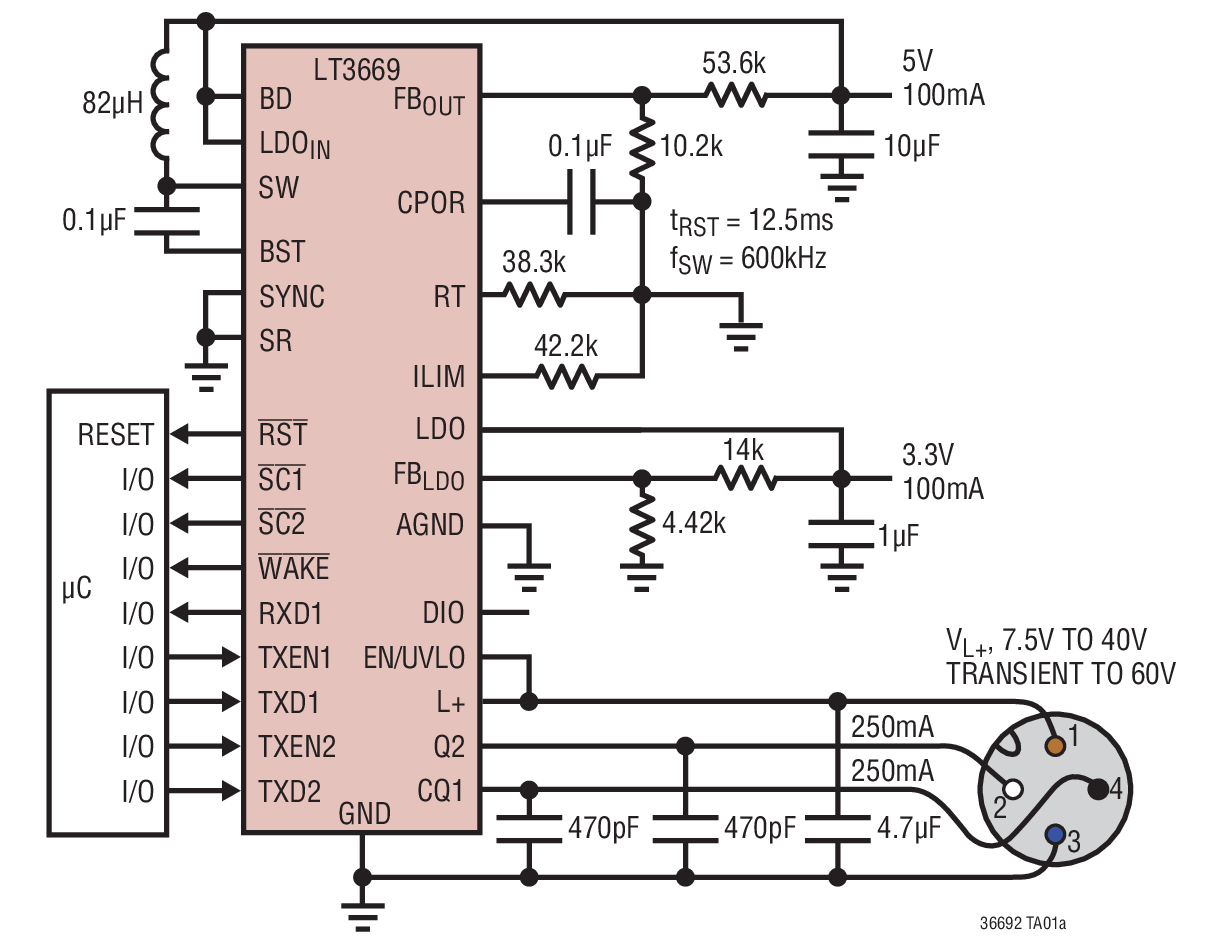

LT3669-2典型应用图例一

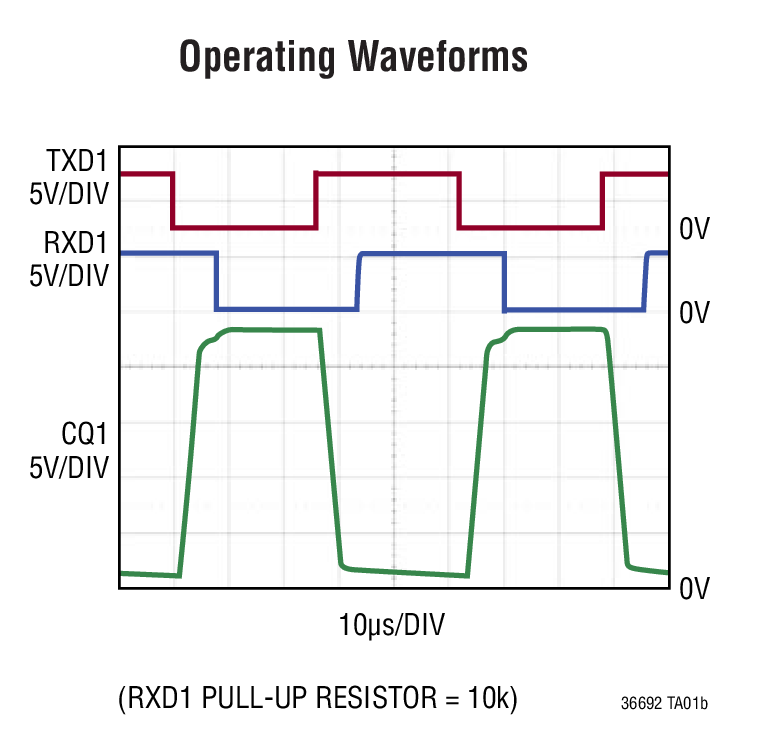

LT3669-2典型应用图例二
LT3669-2 - 封装图解：

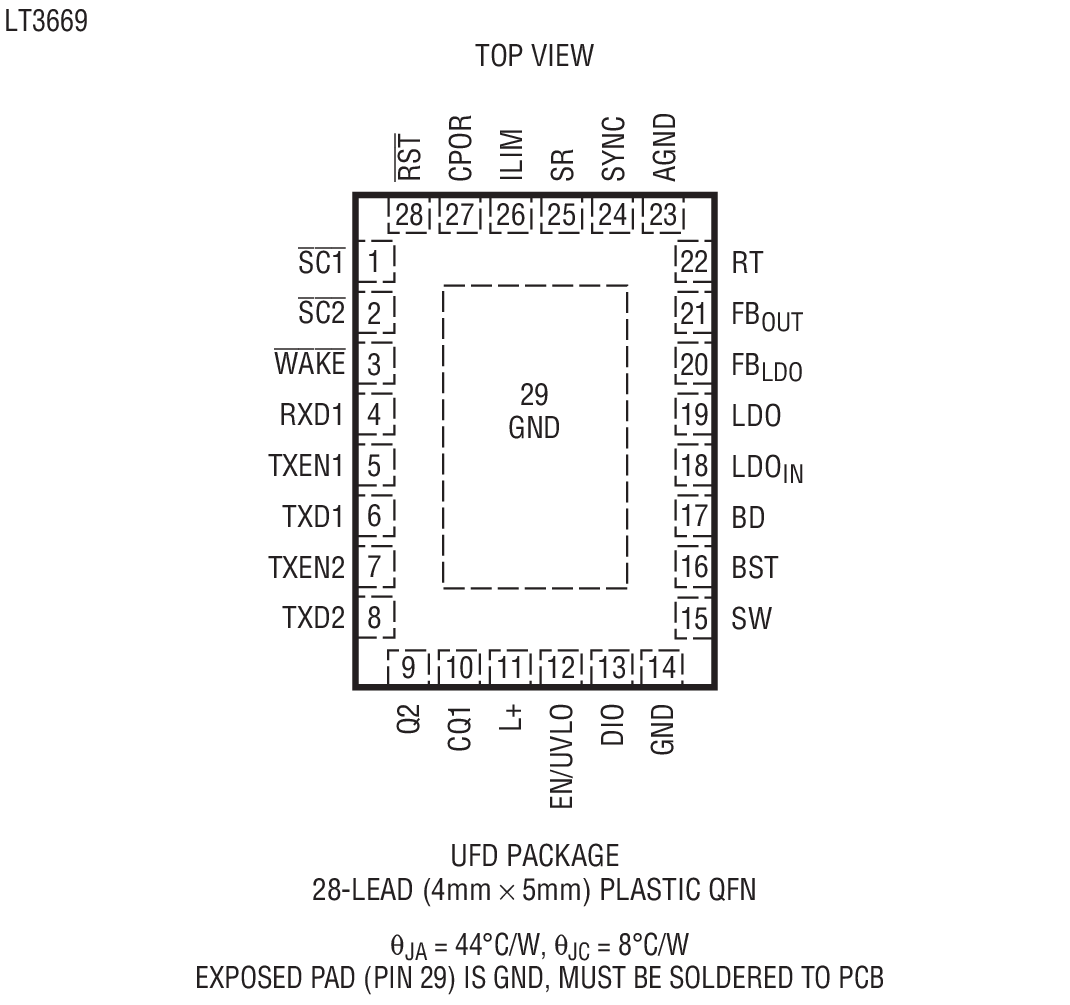

LT3669-2封装图解一

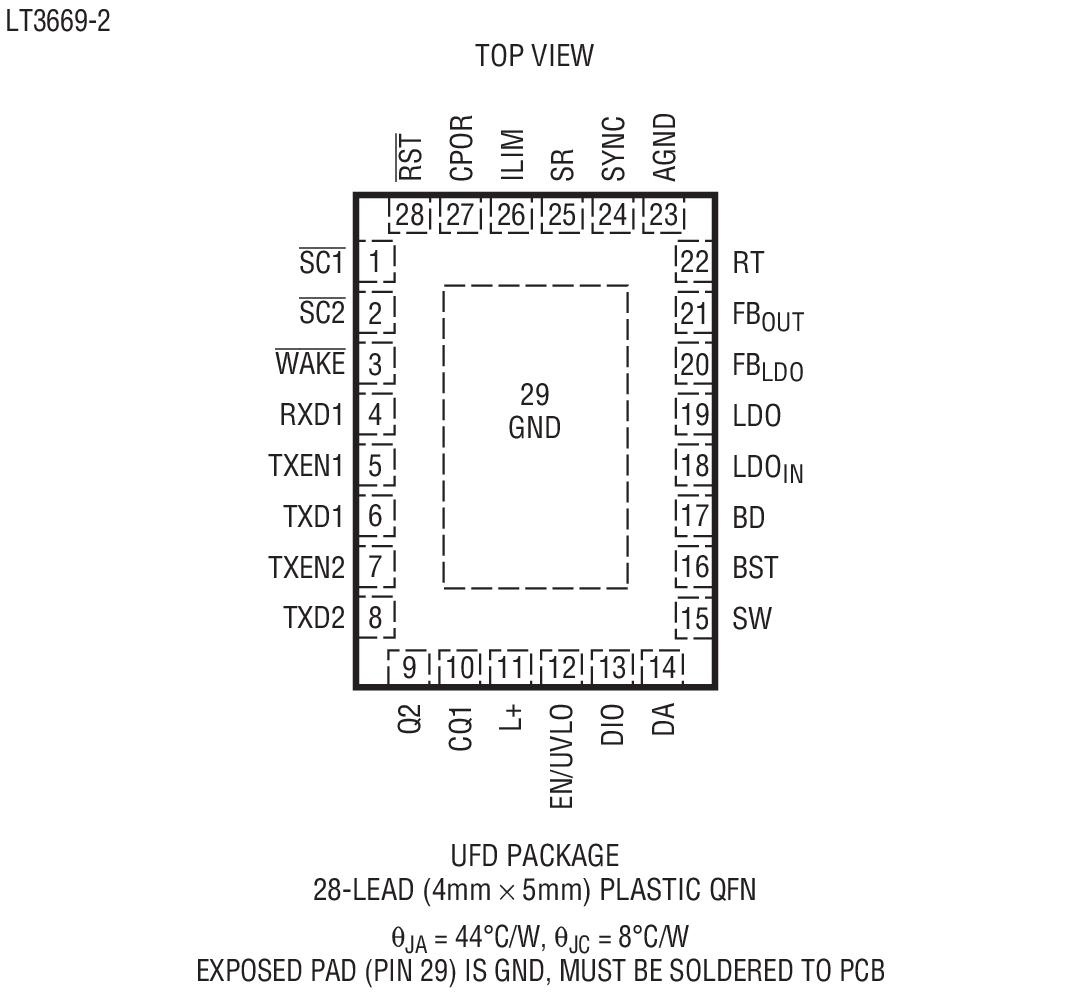

LT3669-2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3669-2介绍

LT3669-2 - LT3669-2是具集成型降压转换器和 LDO 的 IO-Link 收发器

LT3669-2是LINEAR凌力尔特公司的一款IO-Link 收发器产品，LT3669-2是LT3669-2是具集成型降压转换器和 LDO 的 IO-Link 收发器，本站介绍了LT3669-2的封装应用图解、特点和优点、功能等，并给出了与LT3669-2相关的LINEAR元器件型号供参考。

LT3669-2 - LT3669-2是具集成型降压转换器和 LDO 的 IO-Link 收发器 - IO-Link 收发器 - 航天和严酷环境 - 凌力尔特

LT3669-2 - 具集成型降压转换器和 LDO 的 IO-Link 收发器

LT3669 / LT3669-2 - 具集成型降压转换器和 LDO 的 IO-Link 收发器 - Linear Technology（凌力尔特）

功能描述

LT3669 是一款工业收发器，其包含了一个降压型开关稳压器和一个低压差线性稳压器。另外，该器件还内置了唤醒检测功能和一个可编程上电复位定时器。发送器的电流限值和摆率可在外部调节以实现最佳的 EMC 性能。

线路驱动器各能供应 / 吸收高达 250mA的电流，而当连接在一起时则可供应 / 吸收 500mA电流，并且最小残余电压低于 2.1V。由于运用了一种内部自适应脉冲方案，因而使得驱动器能够对重的容性负载和白炽灯泡进行安全的开关操作。热停机功能提供了额外的保护作用。线路接口引脚中的 ±60V 线路保护能力允许使用 L+ 工作电压高达 40V 的标准 TVS 二极管。

在 LT3669 (负载电流高达 100 mA) 中，开关稳压器集成了箝位二极管，而在 LT3669-2 (负载电流高达 300mA) 中则需要一个外部箝位二极管。

LT3669 可实现一个 IO-Link 器件 PHY。对于 IO-Link 主控器设计，请参见 LTC2874 的相关信息。

特点
  • 可兼容 IO-Link PHY (COM1 / COM2 / COM3)
  • 电缆接口保护至 ±60V
  • 7.5V 至 40V 工作电压
  • 集成型降压开关稳压器 最大负载电流：100mA (LT3669) / 300mA (LT3669-2) 可同步及可调开关频率范围：250kHz 至 2.2MHz 输出电压：0.8V 至 16V
  • 集成型 150mA LDO 线性稳压器
  • 具可调摆率和电流限值的坚固型线路驱动器
  • 采用自适应线路驱动器脉冲方案以安全地开关重负载
  • 驱动器可配置为推挽、上拉或下拉
  • 可调的上电复位定时器
  • 小外形 28 引脚耐热性能增强型 4mm x 5mm QFN 封装
    • 应用
  • 工业传感器和执行器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3669EUFD-2#PBF 4x5 QFN-28 E $5.07 $3.55
    LT3669EUFD-2#TRPBF 4x5 QFN-28 E $3.61
    LT3669EUFD#PBF 4x5 QFN-28 E $5.07 $3.55
    LT3669EUFD#TRPBF 4x5 QFN-28 E $3.61
    LT3669HUFD-2#PBF 4x5 QFN-28 H $6.19 $4.33
    LT3669HUFD-2#TRPBF 4x5 QFN-28 H $4.39
    LT3669HUFD#PBF 4x5 QFN-28 H $6.19 $4.33
    LT3669HUFD#TRPBF 4x5 QFN-28 H $4.39
    LT3669IUFD-2#PBF 4x5 QFN-28 I $5.83 $4.08
    LT3669IUFD-2#TRPBF 4x5 QFN-28 I $4.14
    LT3669IUFD#PBF 4x5 QFN-28 I $5.83 $4.08
    LT3669IUFD#TRPBF 4x5 QFN-28 I $4.14
