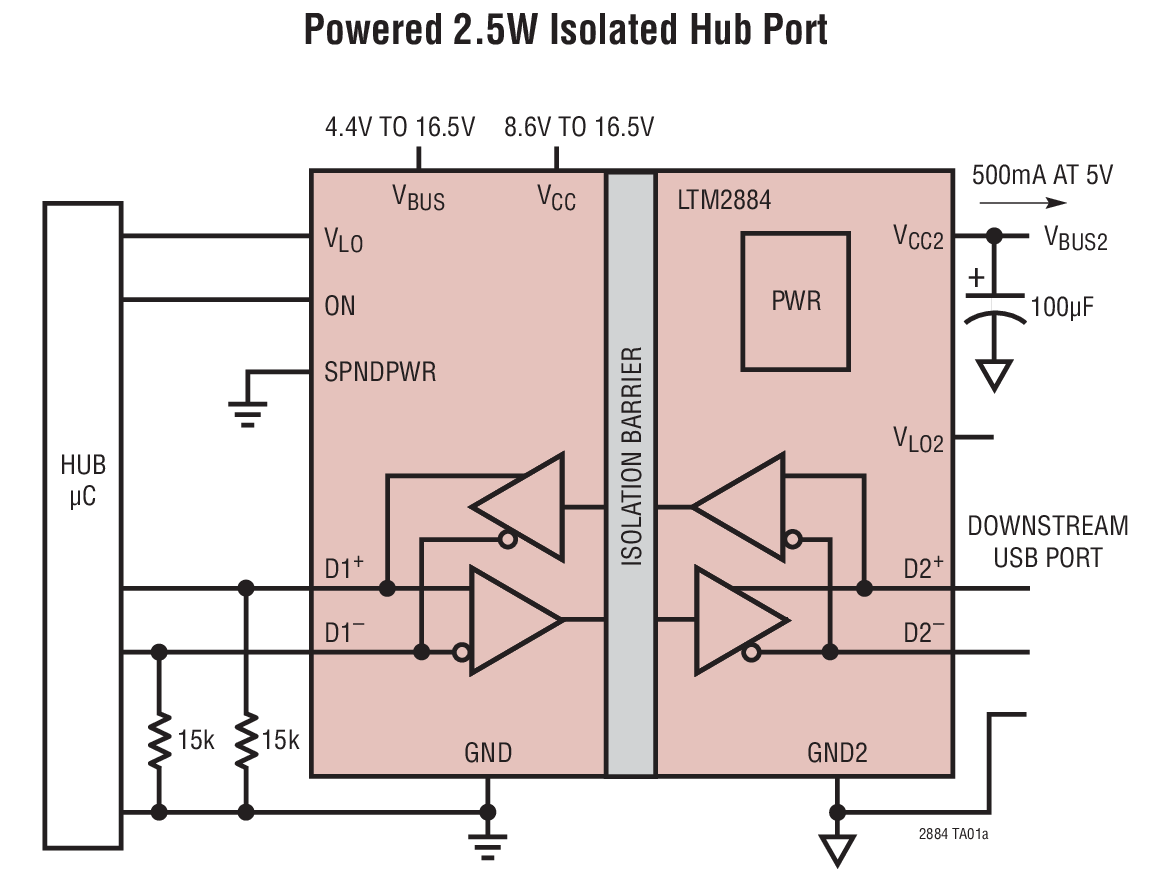

LTM2884典型应用图例一

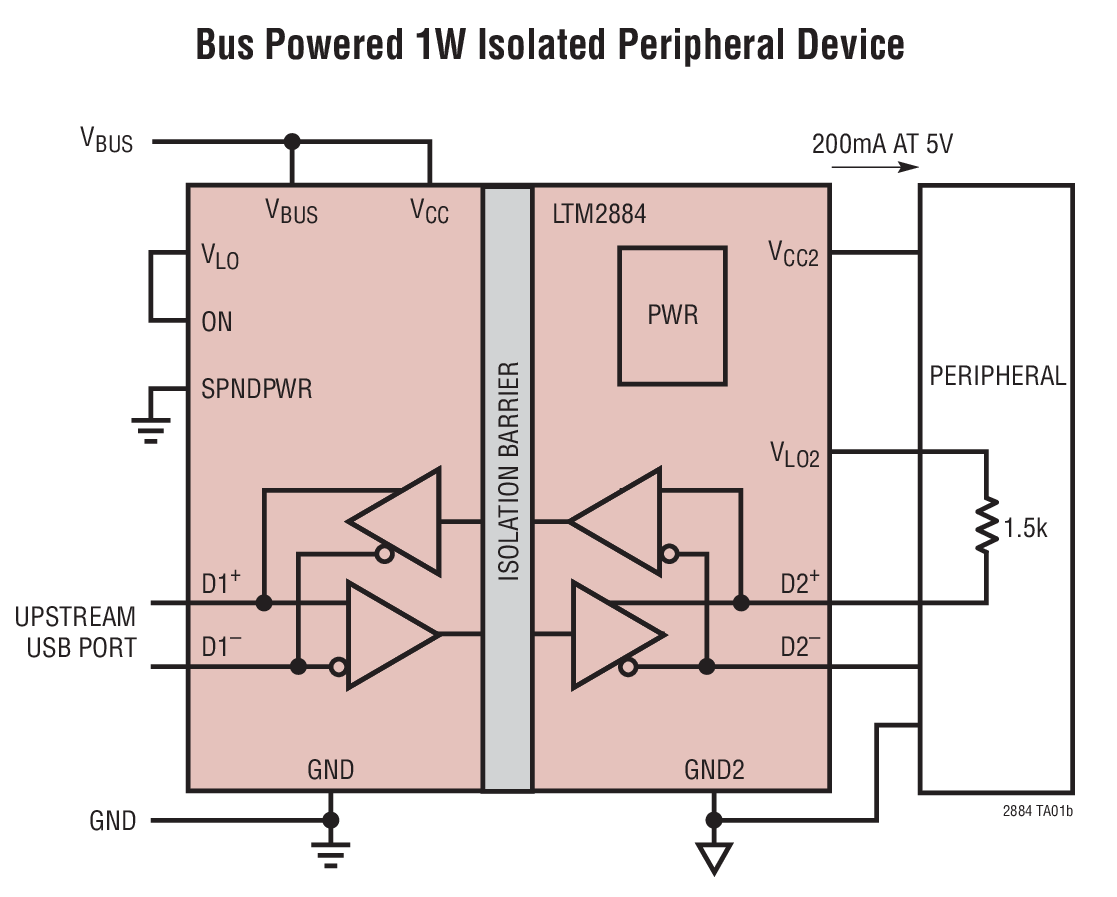

LTM2884典型应用图例二
LTM2884 - 封装图解:

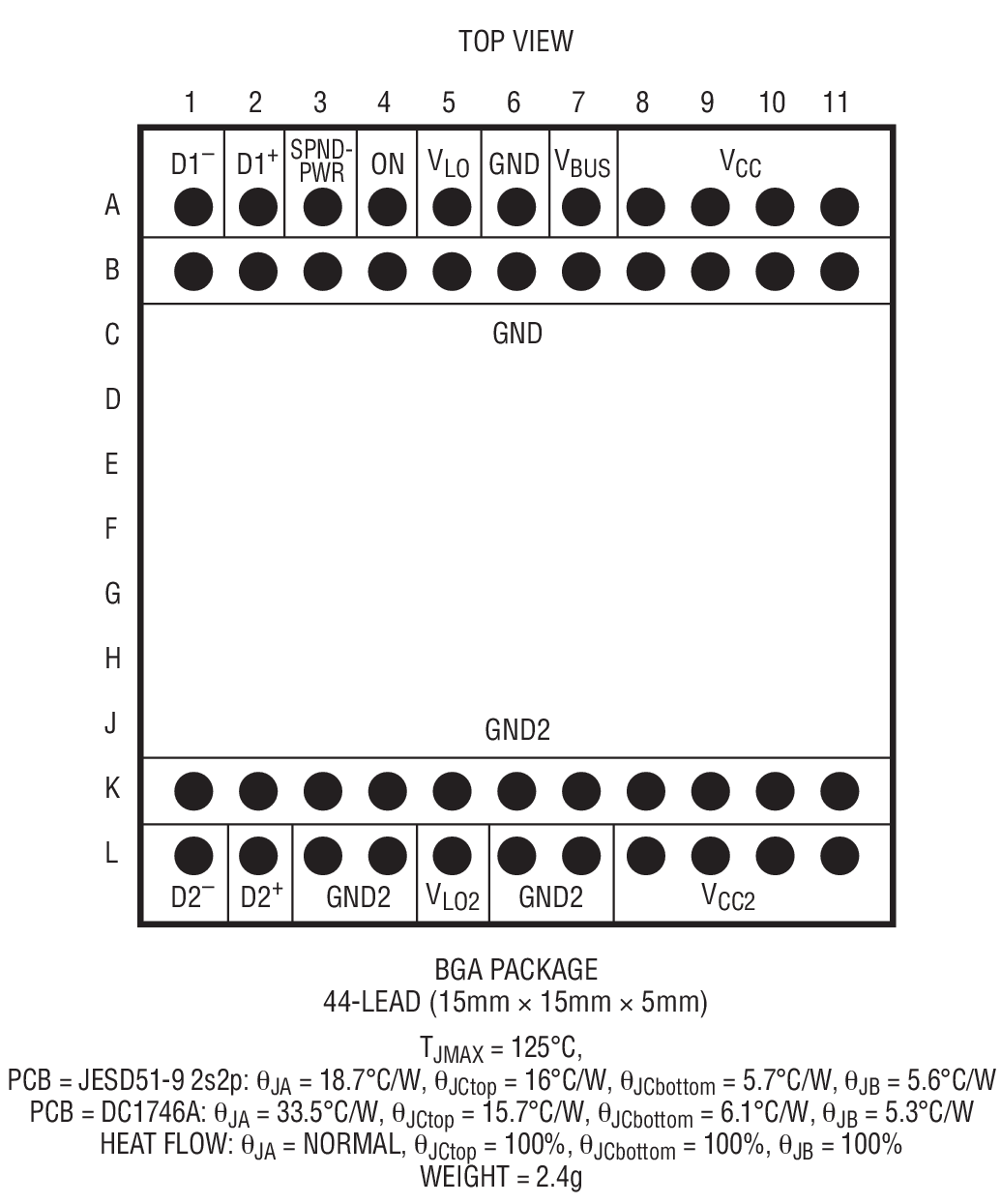

LTM2884封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM2884介绍
LTM2884 - LTM2884是具隔离式电源的隔离型 USB 收发器

LTM2884是Linear公司的一款隔离型收发器产品,LTM2884是具隔离式电源的隔离型 USB 收发器,本站介绍了LTM2884的封装应用图解、特点和优点、功能等,并给出了与LTM2884相关的凌力尔特元器件型号供参考。

LTM2884 - 具隔离式电源的隔离型 USB 收发器

LTM2884 - 具隔离式电源的隔离型 USB 收发器 - Linear Technology(凌力尔特)

功能描述

LTM2884 是一款完整的隔离型 μModule (微型模块) 收发器,可兼容 USB 2.0 规格。一个上游电源通过一个集成的隔离型 DC/DC 转换器为接口的两侧供电。

LTM2884 非常适合在主机、集线器、总线分离器或外设应用中提供隔离。其可兼容USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作规范。自动速度选择功能电路负责配置上游端口上的集成型上拉电阻器以与下游器件上的检测速度相匹配。

隔离器 μModule 技术采用耦合电感器和一个隔离电源变压器在上游和下游 USB 接口之间提供了 2500VRMS 的隔离。该器件非常适合那些需要隔离式接地回路或很大共模电压变化的系统。在共模瞬变 > 30kV/μs 的情况下,可以保证不间断的通信。

增强的 ESD 防护能力使得该器件能够在至局部电源的 USB 收发器接口引脚上承受高达 ±15kV HBM (人体模型) 和通过至电源的隔离栅承受 ±15kV,而不会发生闭锁或受损现象。

特点
  • 隔离型 USB 收发器:2500VRMS (持续 1 分钟)
  • 可兼容 USB 2.0 全速和低速规格
  • 集成化隔离型 DC/DC 转换器,采用外部供电或总线供电
  • 自动配置总线速度
  • 可从外部输入电源 (VCC = 8.6V 至 16.5V) 提供 2.5W (500mA/5V) 输出功率
  • 可从 USB 总线电源 (VBUS) 提供 1W (200mA/5V) 输出功率
  • 3.3V LDO 输出电源信号基准 VLO,VLO2
  • 可承受高共模瞬变:30kV/μs
  • ESD:可在 USB 接口引脚上提供 ±15kV HBM
  • 15mm x 15mm x 5mm 表面贴装型 BGA 封装
  • 应用
  • 隔离型 USB 接口
  • 主机、集线器或设备隔离
  • 工业 / 医疗数据采集
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM2884CY#PBF 15mm x 15mm x 5.02mm BGA C $24.76 $17.33
    LTM2884HY#PBF 15mm x 15mm x 5.02mm BGA H $32.71 $22.90
    LTM2884IY#PBF 15mm x 15mm x 5.02mm BGA I $27.29 $19.10
    LTP2884 $150.00
