当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1068
LTC1068技术文档下载：
LTC1068技术文档产品手册下载
LTC1068 - 典型应用图例：

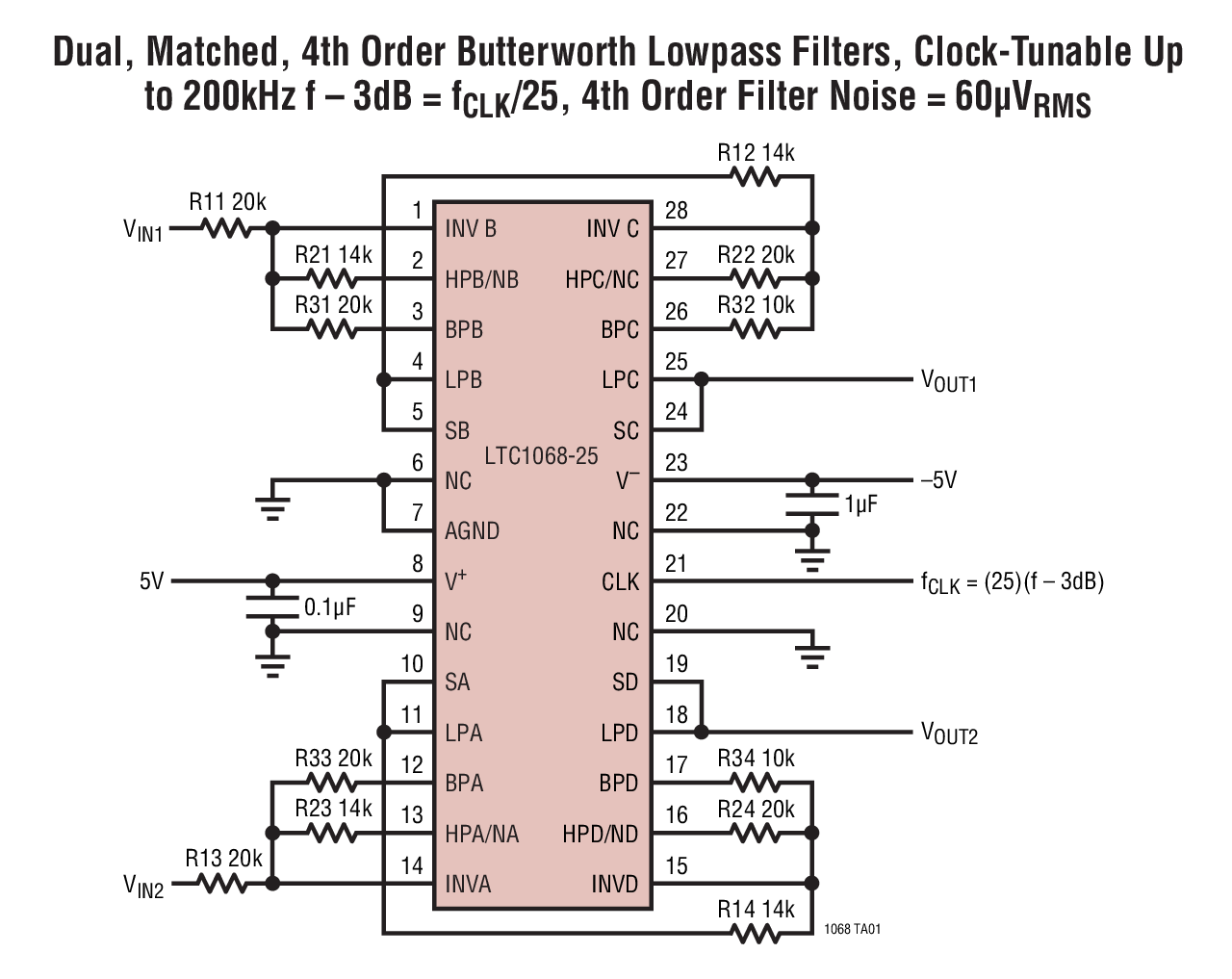

LTC1068典型应用图例一

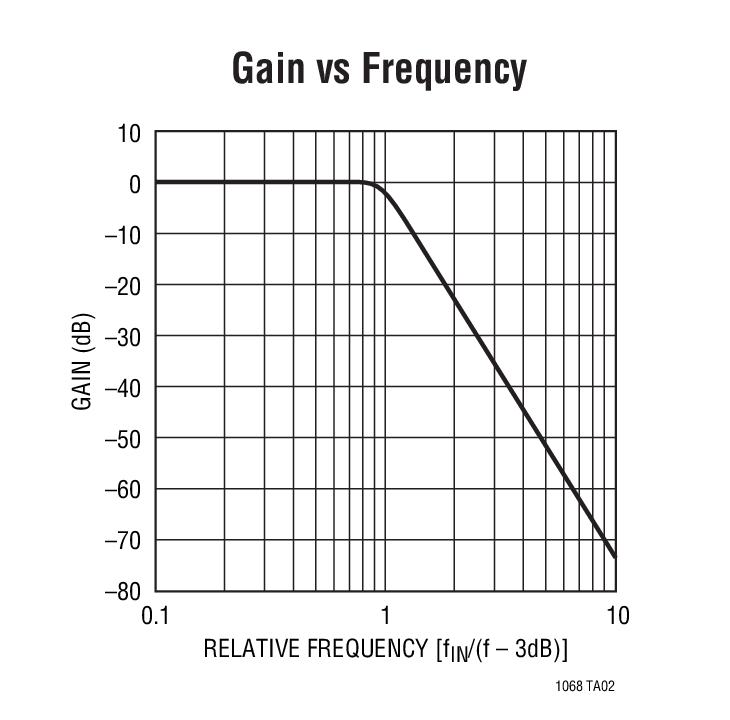

LTC1068典型应用图例二
LTC1068 - 封装图解：

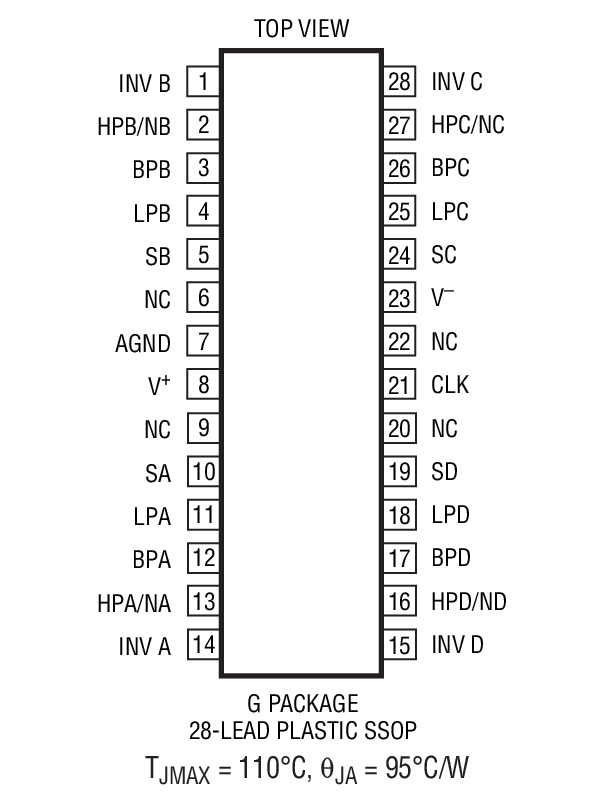

LTC1068封装图解一

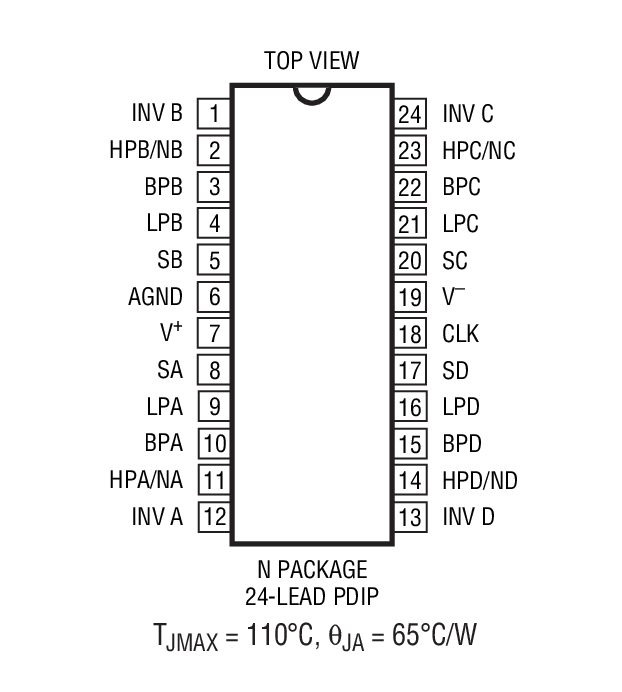

LTC1068封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1068介绍

LTC1068 - LTC1068是时钟可调、四通道二阶滤波器单元式部件

LTC1068是LINEAR凌力尔特公司的一款滤波器单元式部件产品，LTC1068是LTC1068是时钟可调、四通道二阶滤波器单元式部件，本站介绍了LTC1068的封装应用图解、特点和优点、功能等，并给出了与LTC1068相关的LINEAR元器件型号供参考。

LTC1068 - LTC1068是时钟可调、四通道二阶滤波器单元式部件 - 滤波器单元式部件 - 信号调理 - 凌力尔特

LTC1068 - 时钟可调、四通道二阶滤波器单元式部件

LTC1068 - 时钟可调、四通道二阶滤波器单元式部件 - Linear Technology（凌力尔特）

功能描述

LTC1068 产品系列包括 4 个单片式时钟可调滤波器单元式部件。每款产品包含 4 个匹配的低噪声、高准确度二阶开关式电容滤波器部分。一个外部时钟负责调谐每个二阶滤波器部分的中心频率。LTC1068 系列产品的不同之处仅在于其时钟与中心频率之比。时钟-中心频率比被设定为 200:1 (LTC1068-200)、100:1 (LTC1068)、50:1 (LTC1068-50) 或 25:1 (LTC1068-25)。外部电阻器能够变更时钟-中心频率比。采用一个 LTC1068 系列产品可设计高性能、四通道二阶、双通道四阶或八阶滤波器。运用一款 LTC1068 产品来设计滤波器得到了面向 Windows 操作系统的 FilterCADTM 滤波器设计软件的全面支持。

LTC1068 产品采用 28 引脚 SSOP 表面贴装型封装。并可为客户提供 LTC1068 系列产品的一种定制版本，即具有内部薄膜电阻器的 16 引脚 SO 封装器件。详情请咨询凌力尔特公司。

特点
  • 4 个相同的二阶滤波器部分整合在一个 SSOP 封装中
  • 二阶滤波器部分中心频率误差： ±0.3% (典型值) 和 ±0.8% (最大值)
  • 每个二阶滤波器部分具有低噪声，Q ≤ 5： LTC1068-200 50μVRMS，LTC1068 50μVRMS LTC1068-50 75μVRMS，LTC1068-25 90μVRMS
  • 低功率电源电流：4.5mA，单通道 5V，LTC1068-50
  • 可采用 ±5V 电源、单 5V 电源或单 3.3V 电源运作
    • 应用
  • 低通或高通滤波器： LTC1068-200，0.5Hz 至 25kHz； LTC1068，1Hz 至 50kHz； LTC1068-50，2Hz 至 50kHz； LTC1068-25，4Hz 至 200kHz
  • 带通或频带抑制 (陷波) 滤波器： LTC1068-200，0.5Hz 至 15kHz； LTC1068，1Hz 至 30kHz； LTC1068-50，2Hz 至 30kHz； LTC1068-25，4Hz 至 140kHz
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1068-200CG SSOP-28 C $7.05 $6.35
    LTC1068-200CG#PBF SSOP-28 C $7.05 $6.35
    LTC1068-200CG#TR SSOP-28 C $6.45
    LTC1068-200CG#TRPBF SSOP-28 C $6.45
    LTC1068-200IG SSOP-28 I $7.70 $6.95
    LTC1068-200IG#PBF SSOP-28 I $7.70 $6.95
    LTC1068-200IG#TR SSOP-28 I $7.05
    LTC1068-200IG#TRPBF SSOP-28 I $7.05
    LTC1068-25CG SSOP-28 C $7.05 $6.35
    LTC1068-25CG#PBF SSOP-28 C $7.05 $6.35
    LTC1068-25CG#TR SSOP-28 C $6.45
    LTC1068-25CG#TRPBF SSOP-28 C $6.45
    LTC1068-25IG SSOP-28 I $7.70 $6.95
    LTC1068-25IG#PBF SSOP-28 I $7.70 $6.95
    LTC1068-25IG#TR SSOP-28 I $7.05
    LTC1068-25IG#TRPBF SSOP-28 I $7.05
    LTC1068-50CG SSOP-28 C $7.05 $6.35
    LTC1068-50CG#PBF SSOP-28 C $7.05 $6.35
    LTC1068-50CG#TR SSOP-28 C $6.45
    LTC1068-50CG#TRPBF SSOP-28 C $6.45
    LTC1068-50IG SSOP-28 I $7.70 $6.95
    LTC1068-50IG#PBF SSOP-28 I $7.70 $6.95
    LTC1068-50IG#TR SSOP-28 I $7.05
    LTC1068-50IG#TRPBF SSOP-28 I $7.05
    LTC1068CG SSOP-28 C $7.05 $6.35
    LTC1068CG#PBF SSOP-28 C $7.05 $6.35
    LTC1068CG#TR SSOP-28 C $6.45
    LTC1068CG#TRPBF SSOP-28 C $6.45
    LTC1068CN N-24 C $6.85 $6.15
    LTC1068CN#PBF N-24 C $6.85 $6.15
    LTC1068IG SSOP-28 I $7.70 $6.95
    LTC1068IG#PBF SSOP-28 I $7.70 $6.95
    LTC1068IG#TR SSOP-28 I $7.05
    LTC1068IG#TRPBF SSOP-28 I $7.05
    LTC1068IN N-24 I $7.50 $6.75
    LTC1068IN#PBF N-24 I $7.50 $6.75
