LT3663是具输出电流限制功能的 1.2A 降压型开关稳压器

Linear（凌力尔特）| Linear产品型号搜索

LT3663技术文档下载：

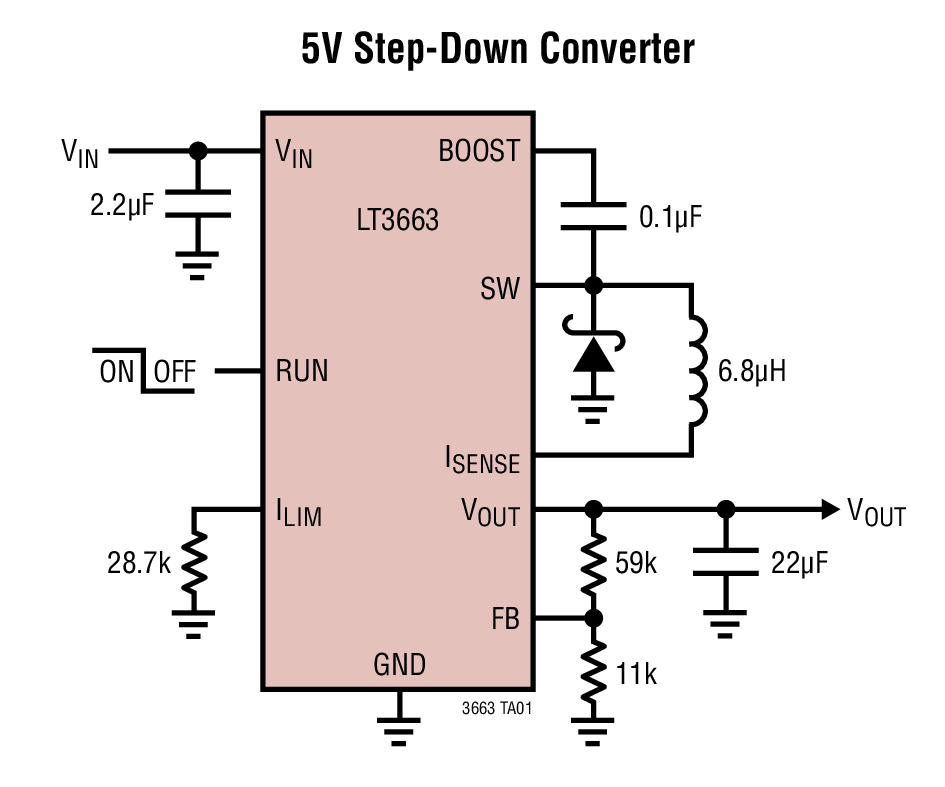

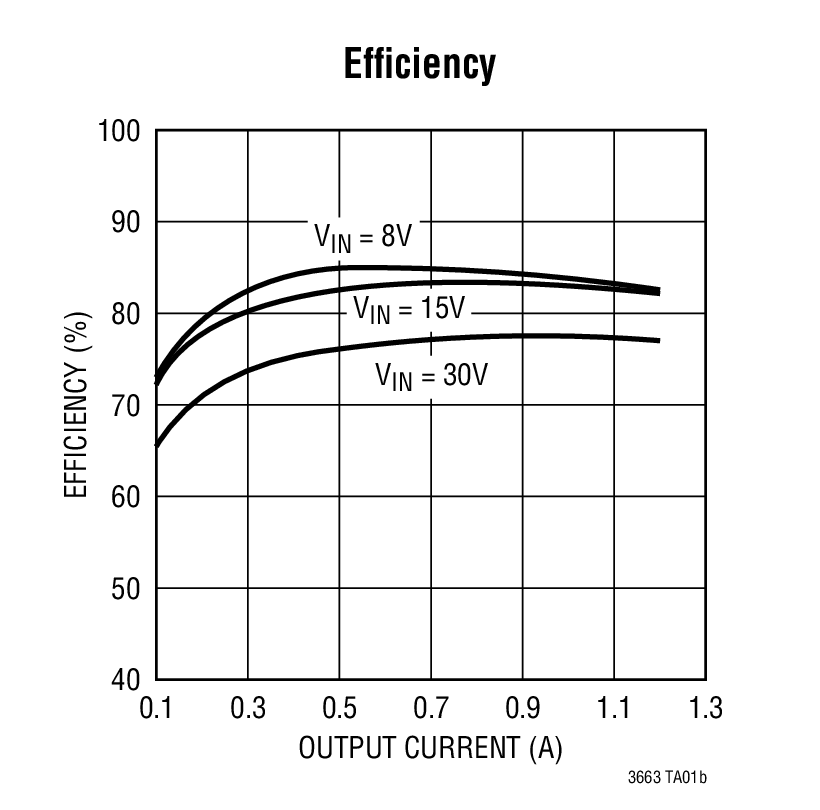

LT3663 - 典型应用图例：

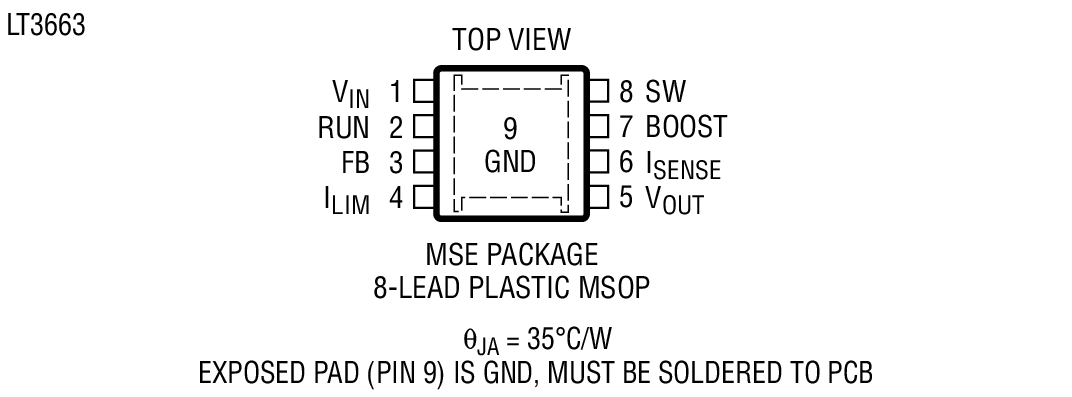

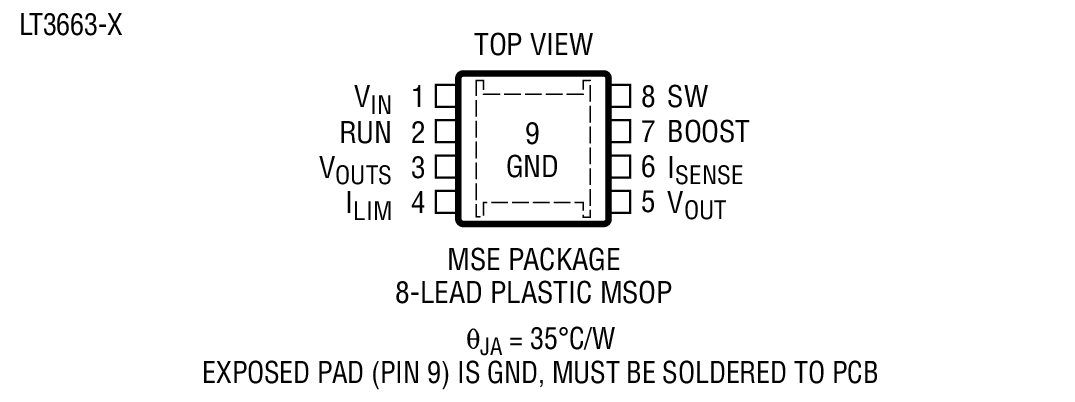

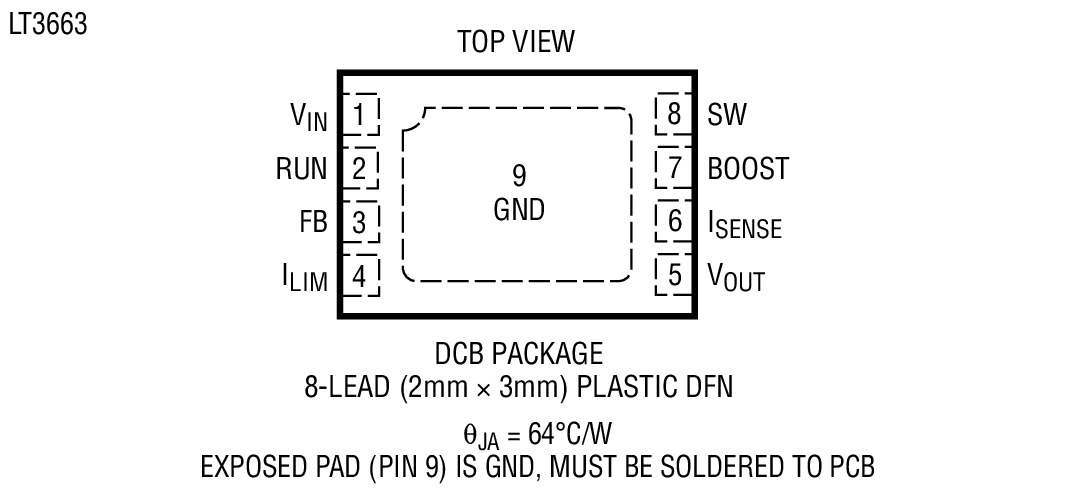

LT3663 - 封装图解：

LT3663 - LT3663是具输出电流限制功能的 1.2A 降压型开关稳压器

LT3663是Linear公司的一款内部开关电源降压产品，LT3663是具输出电流限制功能的 1.2A 降压型开关稳压器，本站介绍了LT3663的封装应用图解、特点和优点、功能等，并给出了与LT3663相关的凌力尔特元器件型号供参考。

LT3663 - 具输出电流限制功能的 1.2A 降压型开关稳压器

LT3663 - 具输出电流限制功能的 1.2A 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT3663 是一款电流模式降压型开关稳压器，具有可编程输出电流限值。电流限制功能用于准确地控制系统功耗并缩减电源通路元件的尺寸。

7.5V 至 36V (60V 瞬态电压) 的宽工作输入电压范围使得 LT3663 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源和汽车电源。

LT3663 包括一种低电流停机模式、输入过压和欠压闭锁、以及热停机功能。内部补偿电路和升压二极管最大限度地减少了外部元件的数目。可提供 3.3V 和 5V 固定输出电压版本。

LT3663 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 和 MSOP封装以实现低热阻。

特点

宽输入范围：从7.5V 至 36V 工作过压闭锁功能可保护电路安然承受 60V 瞬态

可编程输出电流限值 (0.4A 至 1.2A)

可选的 3.3V 和 5V 固定输出电压

集成升压二极管

固定频率、峰值电流模式控制 LT3663 fSW = 1.5MHz LT3663-X fSW = 1MHz

低开关 VCESAT：275mV (在 1A)

在内部进行补偿

热保护

耐热性能增强型 8 引脚 2mm x 3mm DFN 和 MSOP 封装

应用

分布式电源调节

汽车电池调节

工业电源

墙上变压器调节

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3663EDCB-3.3#PBF	2x3 DFN-8	E	$3.57
LT3663EDCB-3.3#TRMPBF	2x3 DFN-8	E	$3.57	$2.55
LT3663EDCB-3.3#TRPBF	2x3 DFN-8	E	$3.57	$2.50
LT3663EDCB#PBF	2x3 DFN-8	E	$3.57
LT3663EDCB#TRMPBF	2x3 DFN-8	E	$3.57	$2.55
LT3663EDCB#TRPBF	2x3 DFN-8	E	$3.57	$2.50
LT3663EMS8E-3.3#PBF	MS-8	E	$3.71	$2.60
LT3663EMS8E-3.3#TRPBF	MS-8	E		$2.66
LT3663EMS8E-5#PBF	MS-8	E	$3.71	$2.60
LT3663EMS8E-5#TRPBF	MS-8	E		$2.66
LT3663EMS8E#PBF	MS-8	E	$3.71	$2.60
LT3663EMS8E#TRPBF	MS-8	E		$2.66
LT3663HMS8E-3.3#PBF	MS-8	H	$4.73	$3.31
LT3663HMS8E-3.3#TRPBF	MS-8	H		$3.37
LT3663HMS8E-5#PBF	MS-8	H	$4.73	$3.31
LT3663HMS8E-5#TRPBF	MS-8	H		$3.37
LT3663HMS8E#PBF	MS-8	H	$4.73	$3.31
LT3663HMS8E#TRPBF	MS-8	H		$3.37
LT3663IDCB#PBF	2x3 DFN-8	I	$4.20
LT3663IDCB#TRMPBF	2x3 DFN-8	I	$4.20	$2.99
LT3663IDCB#TRPBF	2x3 DFN-8	I	$4.20	$2.94
LT3663IMS8E-3.3#PBF	MS-8	I	$4.37	$3.06
LT3663IMS8E-3.3#TRPBF	MS-8	I		$3.12
LT3663IMS8E-5#PBF	MS-8	I	$4.37	$3.06
LT3663IMS8E-5#TRPBF	MS-8	I		$3.12
LT3663IMS8E#PBF	MS-8	I	$4.37	$3.06
LT3663IMS8E#TRPBF	MS-8	I		$3.12
