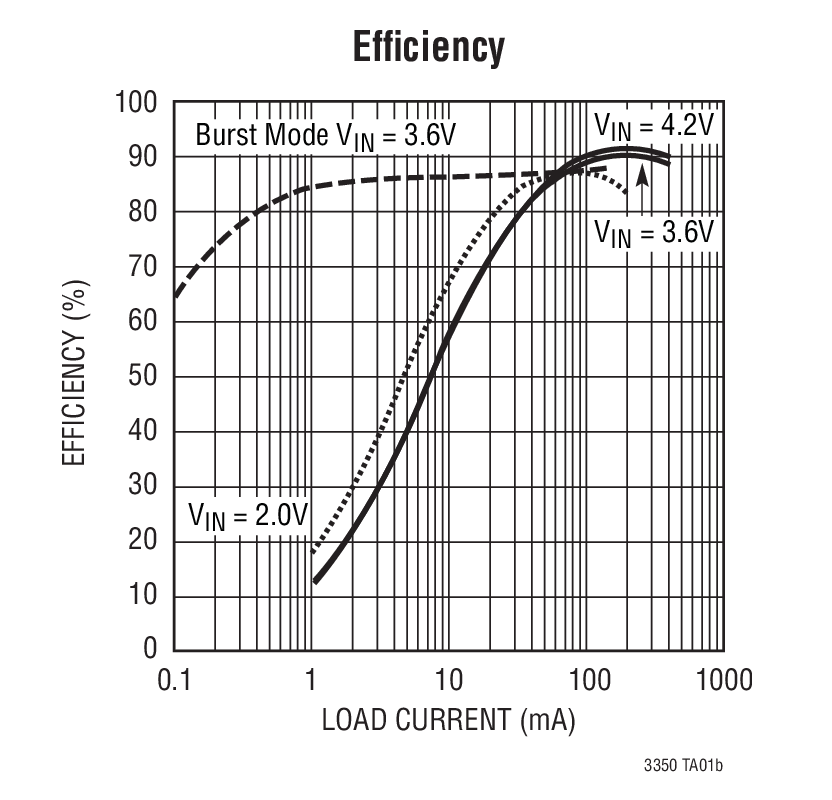

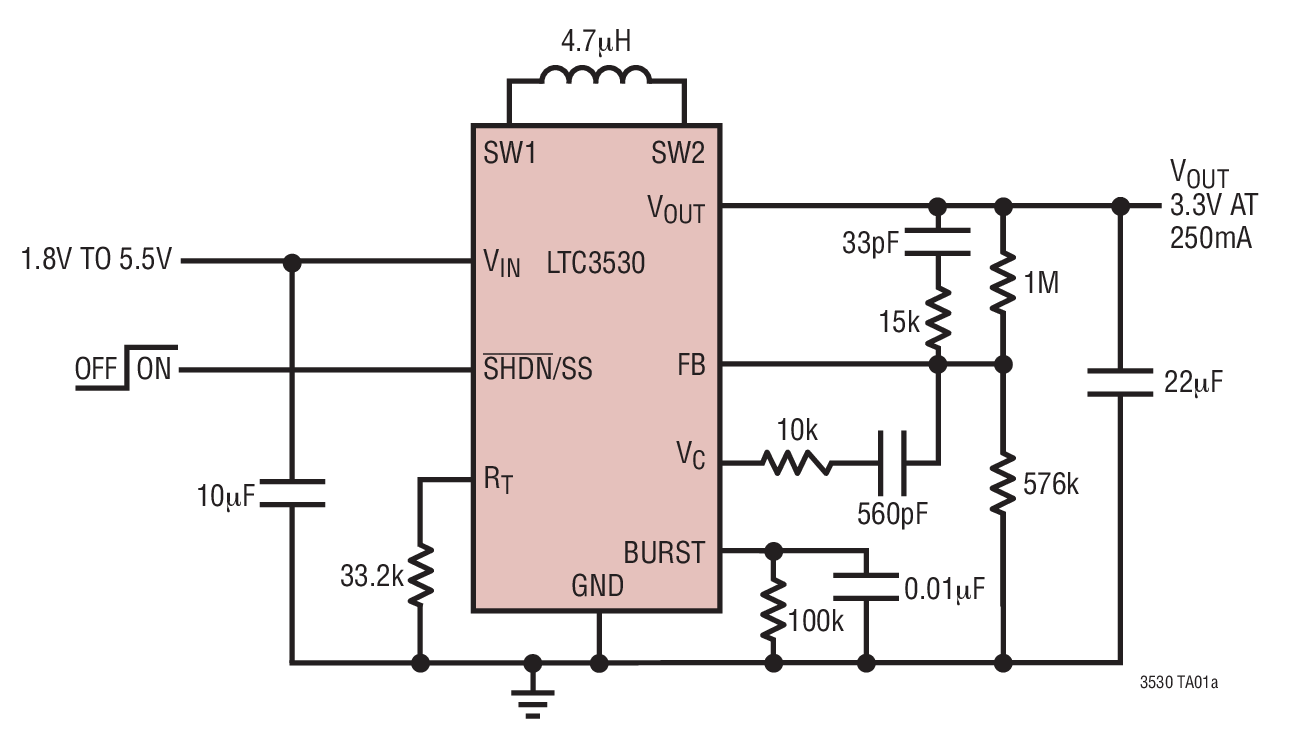

LTC3530 - 典型应用图例：

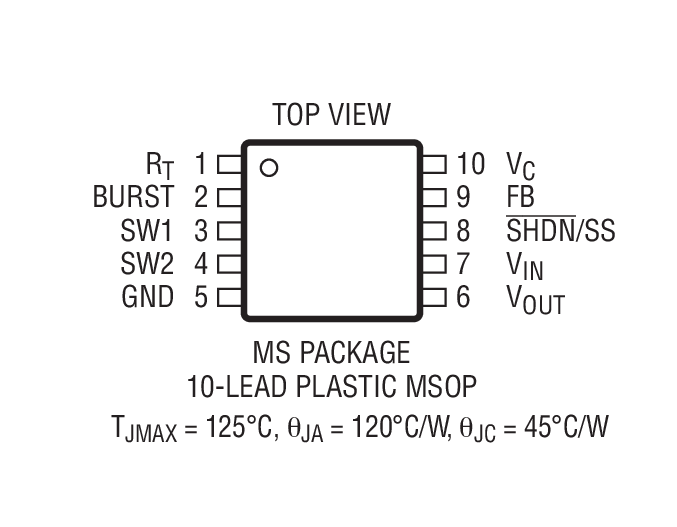

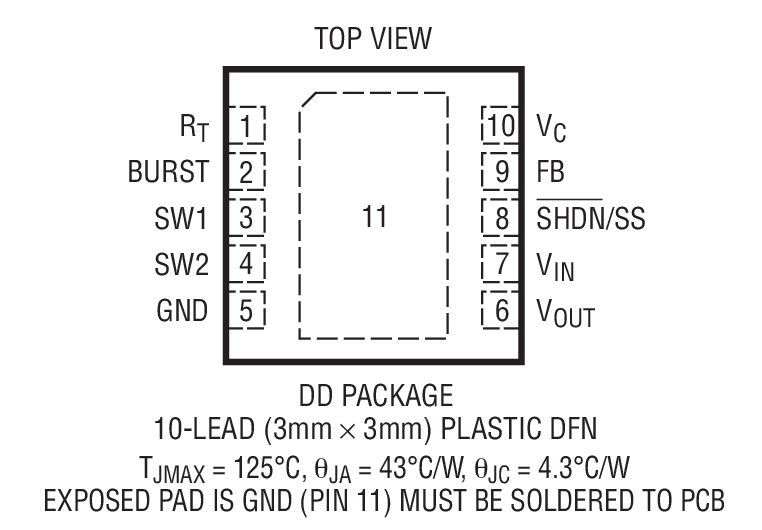

LTC3530 - 封装图解：

LTC3530 - LTC3530是宽输入电压同步降压-升压型 DC/DC 转换器

LTC3530是Linear公司的一款内部开关电源降压-升压产品，LTC3530是宽输入电压同步降压-升压型 DC/DC 转换器，本站介绍了LTC3530的封装应用图解、特点和优点、功能等，并给出了与LTC3530相关的凌力尔特元器件型号供参考。

LTC3530 - 宽输入电压同步降压-升压型 DC/DC 转换器

LTC3530 - 宽输入电压同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3530 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的单节锂离子电池、两节碱性电池或镍氢 (NiMH) 电池应用。

LTC3530 的引脚与 LTC3440 降压-升压型 DC/DC 转换器兼容，但增加了可设置自动突发模式操作功能，并把VIN/VOUT 范围扩展至 1.8V。高达 2MHz 的开关频率由一个外部电阻器来设置。自动突发模式操作允许用户利用连接在BURST 引脚和 GND 之间的单个电阻器来设置执行突发模式操作的负载电流门限。

其他特点包括 1μA 的停机电流、短路保护、可设置软起动控制、电流限制和热停机功能。LTC3530 采用耐热增强型 10引脚 (3mm x 3mm) DFN 或 MSOP 封装。

特点

可由高于、低于或等于输出电压的输入电压获得稳压输出

1.8V 至 5.5V 输入和 1.8V 至 5.25V 输出范围

可从 1.8V VIN 提供 250mA 连续输出电流

可从锂离子电池获得 600mA 连续 / 1A 峰值输出电流

单个电感器

同步整流：效率高达9 6%

可设置自动突发模式 (Burst Mode) 操作

在停机模式中提供了输出断接

引脚与 LTC3440 兼容

可设置频率范围：300kHz 至 2MHz

停机电流 < 1μA

小外形、耐热增强型 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MS 封装

应用

MP3 播放器

手持式仪器

数码相机

智能手机

便携式 GPS 装置

微型硬盘驱动器电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3530EDD	3x3 DFN-10	E	$4.24	$2.75
LTC3530EDD#PBF	3x3 DFN-10	E	$4.24	$2.75
LTC3530EDD#TR	3x3 DFN-10	E		$2.80
LTC3530EDD#TRPBF	3x3 DFN-10	E		$2.80
LTC3530EMS	MS-10	E	$4.24	$2.75
LTC3530EMS#PBF	MS-10	E	$4.24	$2.75
LTC3530EMS#TR	MS-10	E		$2.80
LTC3530EMS#TRPBF	MS-10	E		$2.80
