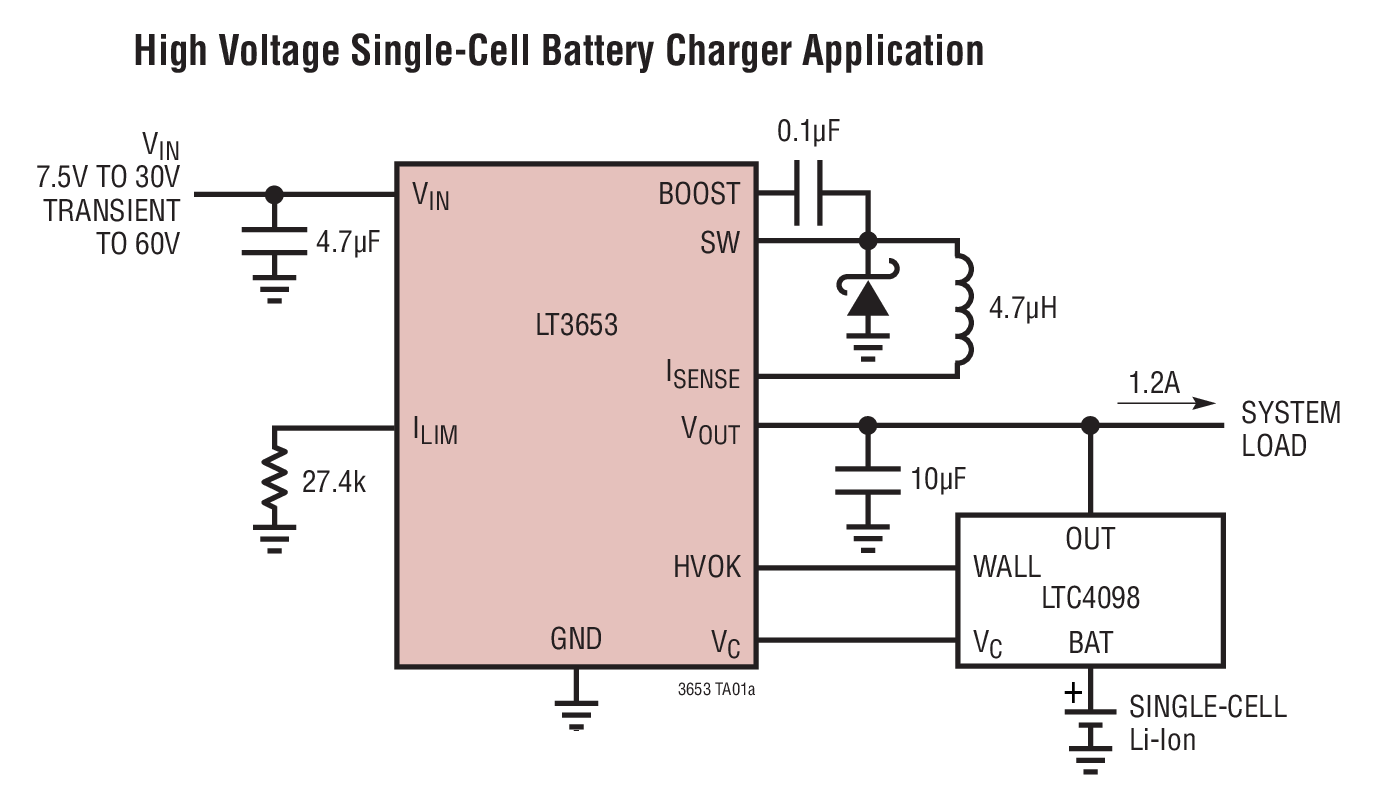

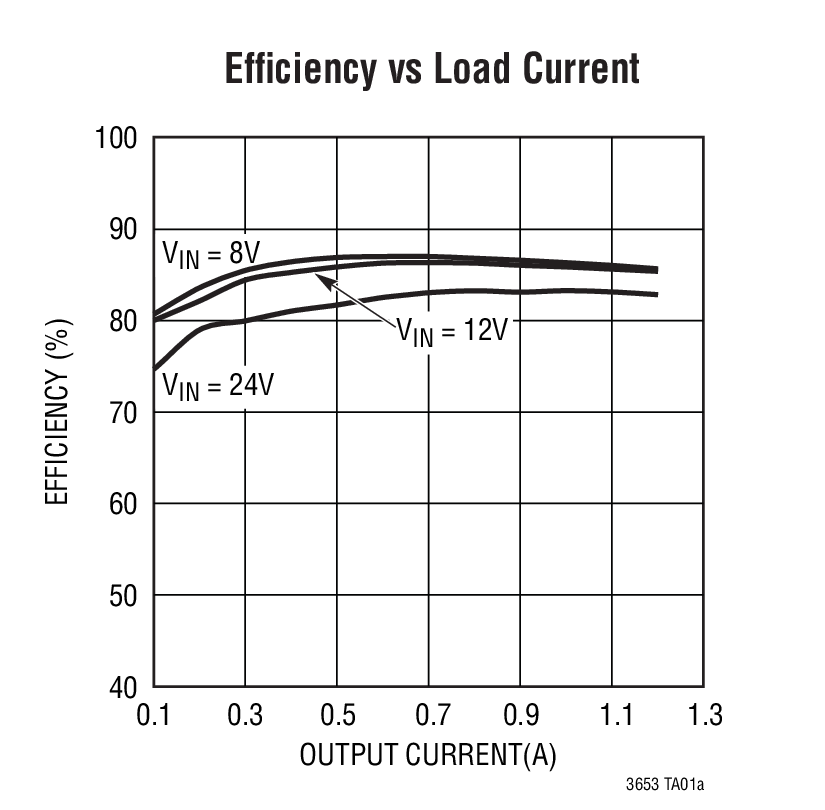

LT3653 - 典型应用图例：

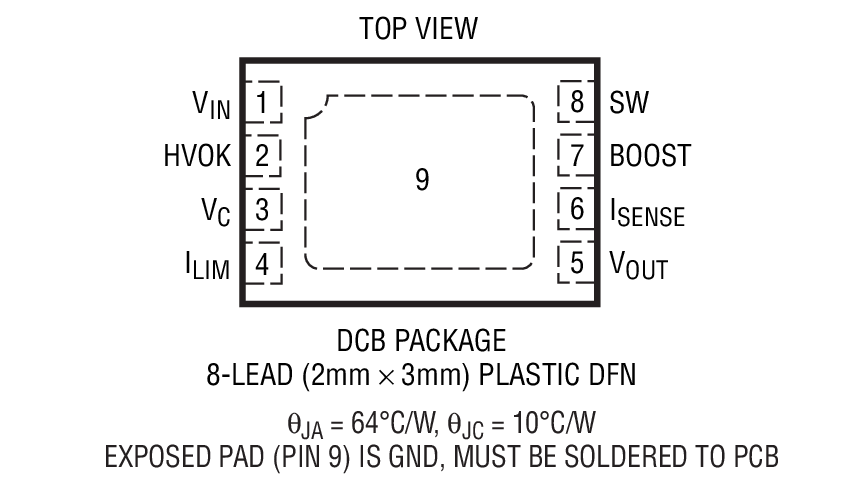

LT3653 - 封装图解：

LT3653 - LT3653是为电池充电器应用以及具输出电流限制功能的 1.2A、高电压输入稳压器

LT3653是Linear公司的一款内部开关电源降压产品，LT3653是为电池充电器应用以及具输出电流限制功能的 1.2A、高电压输入稳压器，本站介绍了LT3653的封装应用图解、特点和优点、功能等，并给出了与LT3653相关的凌力尔特元器件型号供参考。

LT3653 - 为电池充电器应用以及具输出电流限制功能的 1.2A、高电压输入稳压器

LT3653 - 为电池充电器应用以及具输出电流限制功能的 1.2A、高电压输入稳压器 - Linear Technology（凌力尔特）

功能描述

LT3653 是一款具可编程输出电流限制功能的单片式、电流模式 PWM 降压型稳压器。该器件通常与电池充电器电源通路控制器一起使用，以对输出进行预调节，并优化电池充电器效率。输出电流限制功能提供了对系统功耗的准确控制。

7.5V 至 30V 的宽工作输入电压范围使得 LT3653 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源、FireWire 和汽车电源。输入过压保护功能使 LT3653 能够处理 60V 的输入瞬态电压。
LT3653 的控制引脚 VC 可用于外部电池跟踪控制 (Bat-Track)。在输入开路或短路期间，LT3653 将阻止输出放电。

HVOK 引脚用于指示内部偏置电源接入，而且未发生故障 (即：过热以及输入过压和欠压)。LT3653 包括一个 1.5MHz 频率振荡器、内部补偿电路和一个内部升压二极管，旨在最大限度地减少外部元件的数目。LT3653 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 封装，以实现低热阻。

特点

宽输入范围： — 工作电压范围为 7.5V 至 30V — 过压闭锁功能可保护电路安然承受 60V 瞬态电压

可与凌力尔特公司的 Bat-TrackTM 锂离子电池充电器一起工作，以最大限度地提高效率

不存在从 VOUT 至 VIN 的反向放电通路

可编程输出电流限制功能

集成升压二极管

具热保护功能

小应用电路尺寸

耐热增强型 2mm x 3mm DFN 封装

应用

电池供电型设备

便携式 USB 设备 — 照相机、MP3 播放器、PDA

汽车电池调节

多电源电池充电器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3653EDCB#PBF	2x3 DFN-8	E	$3.57
LT3653EDCB#TRMPBF	2x3 DFN-8	E	$3.57	$2.55
LT3653EDCB#TRPBF	2x3 DFN-8	E	$3.57	$2.50
LT3653IDCB#PBF	2x3 DFN-8	I	$4.11
LT3653IDCB#TRMPBF	2x3 DFN-8	I	$4.11	$2.93
LT3653IDCB#TRPBF	2x3 DFN-8	I	$4.11	$2.88
