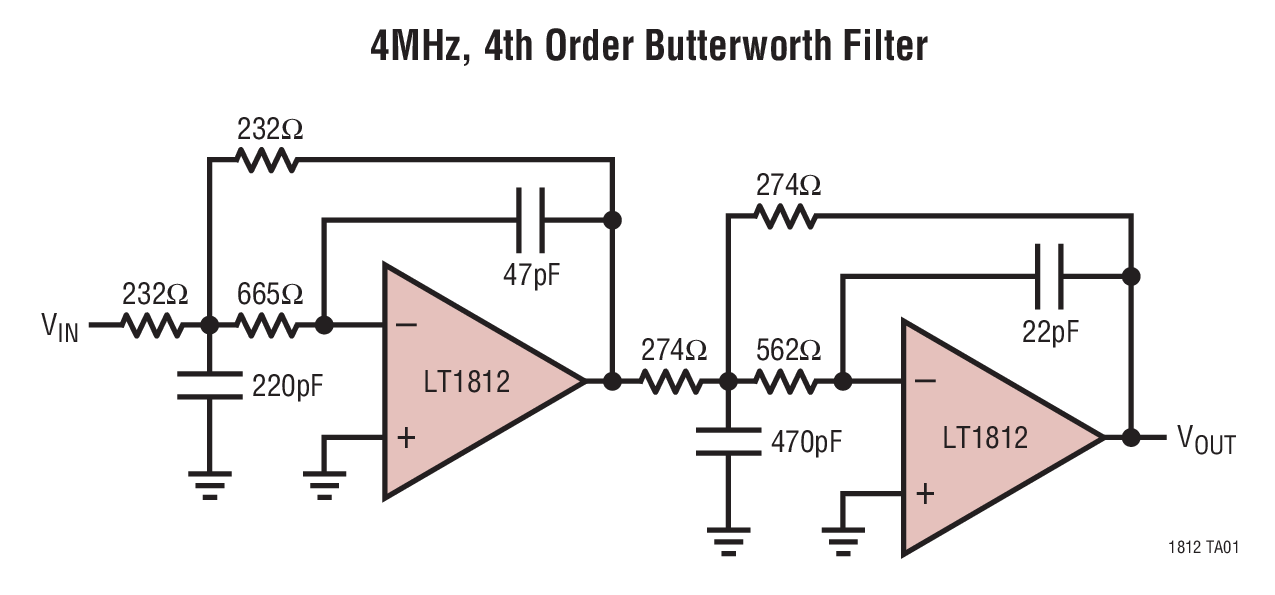

LT1812典型应用图例一

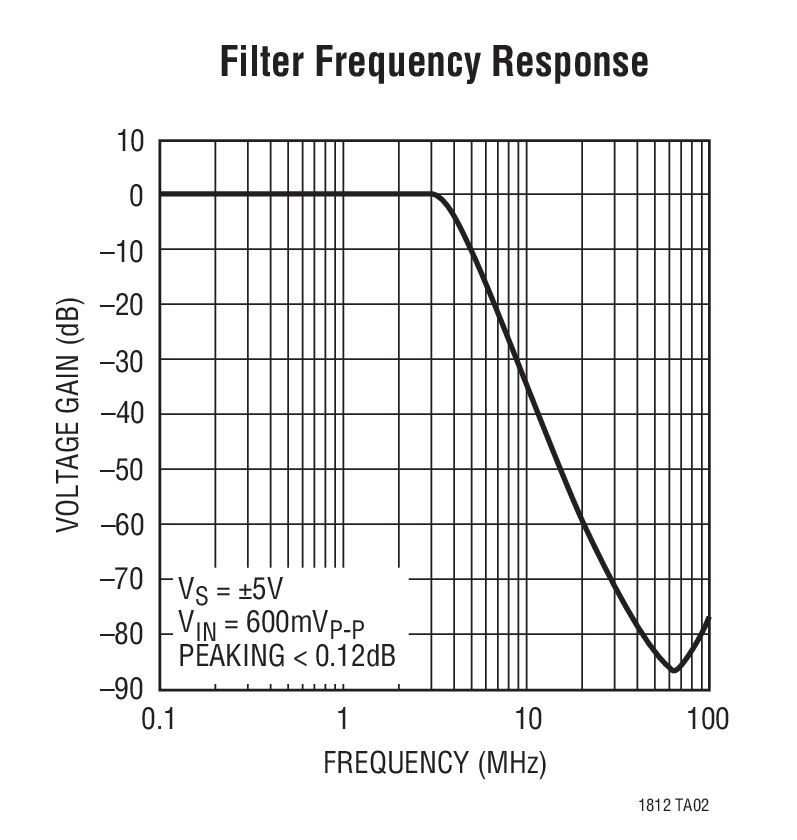

LT1812典型应用图例二
LT1812 - 封装图解：

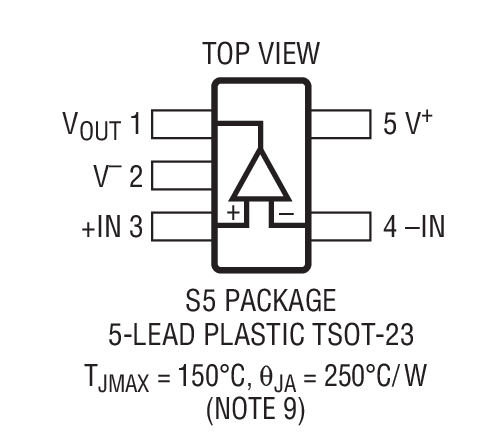

LT1812封装图解一

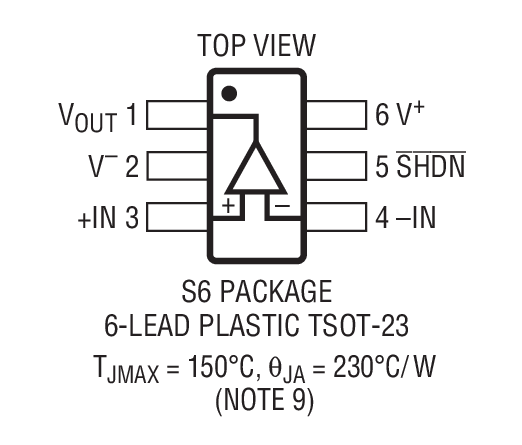

LT1812封装图解二
LT1812LT1812
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1812介绍

LT1812 - LT1812是具停机功能的 3mA、100MHz、750V/μs 运算放大器

LT1812是LINEAR凌力尔特公司的一款高速放大器产品，LT1812是LT1812是具停机功能的 3mA、100MHz、750V/μs 运算放大器，本站介绍了LT1812的封装应用图解、特点和优点、功能等，并给出了与LT1812相关的LINEAR元器件型号供参考。

LT1812 - LT1812是具停机功能的 3mA、100MHz、750V/μs 运算放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1812 - 具停机功能的 3mA、100MHz、750V/μs 运算放大器

LT1812 - 具停机功能的 3mA、100MHz、750V/μs 运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1812 是一款低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似带宽的其他器件，LT1812 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。一种节能的停机功能可将电源电流减小至 50μA 。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时，输出摆幅从 1.1V 至 3.9V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 1000pF 容性负载时，放大器可实现稳定，从而使其适用于缓冲器和电缆驱动器应用。

LT1812 运用了凌力尔特先进的低电压互补双极型工艺而制造。双通道器件版本为 LT1813。如需具有高达 70MHz 增益带宽的较高电源电压单通道、双通道和四通道运算放大器，请查阅 LT1351 ~ LT1365 的产品手册。

特点
  • 100MHz 增益带宽
  • 750V/μs 转换速率
  • 3.6mA 最大电源电流
  • 停机模式中的电源电流为 50μA
  • 8nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 4μA 最大输入偏置电流
  • 400nA 最大输入失调电流
  • 40mA 最小输出电流，VOUT = ±3V
  • ±3.5V 最小输入 CMR，VS = ±5V
  • 30ns 稳定时间至 0.1%，5V 阶跃
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围：-40ºC 至 85ºC
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 和 S8 封装
    • 应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 电缆驱动器
  • 数据采集系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1812CS5 SOT-23 C $1.34
    LT1812CS5#PBF SOT-23 C $1.34
    LT1812CS5#TR SOT-23 C $1.34 $0.88
    LT1812CS5#TRM SOT-23 C $1.34 $0.90
    LT1812CS5#TRMPBF SOT-23 C $1.34 $0.90
    LT1812CS5#TRPBF SOT-23 C $1.34 $0.88
    LT1812CS6 SOT-23 C $1.41
    LT1812CS6#PBF SOT-23 C $1.41
    LT1812CS6#TR SOT-23 C $1.41 $0.93
    LT1812CS6#TRM SOT-23 C $1.41 $0.95
    LT1812CS6#TRMPBF SOT-23 C $1.41 $0.95
    LT1812CS6#TRPBF SOT-23 C $1.41 $0.93
    LT1812CS8 SO-8 C $1.32 $0.93
    LT1812CS8#PBF SO-8 C $1.32 $0.93
    LT1812CS8#TR SO-8 C $0.99
    LT1812CS8#TRPBF SO-8 C $0.99
    LT1812IS5 SOT-23 I $1.59
    LT1812IS5#PBF SOT-23 I $1.59
    LT1812IS5#TR SOT-23 I $1.59 $1.11
    LT1812IS5#TRM SOT-23 I $1.59 $1.13
    LT1812IS5#TRMPBF SOT-23 I $1.59 $1.13
    LT1812IS5#TRPBF SOT-23 I $1.59 $1.11
    LT1812IS6 SOT-23 I $1.66
    LT1812IS6#PBF SOT-23 I $1.66
    LT1812IS6#TR SOT-23 I $1.66 $1.16
    LT1812IS6#TRM SOT-23 I $1.66 $1.18
    LT1812IS6#TRMPBF SOT-23 I $1.66 $1.18
    LT1812IS6#TRPBF SOT-23 I $1.66 $1.16
    LT1812IS8 SO-8 I $1.57 $1.10
    LT1812IS8#PBF SO-8 I $1.57 $1.10
    LT1812IS8#TR SO-8 I $1.16
    LT1812IS8#TRPBF SO-8 I $1.16
