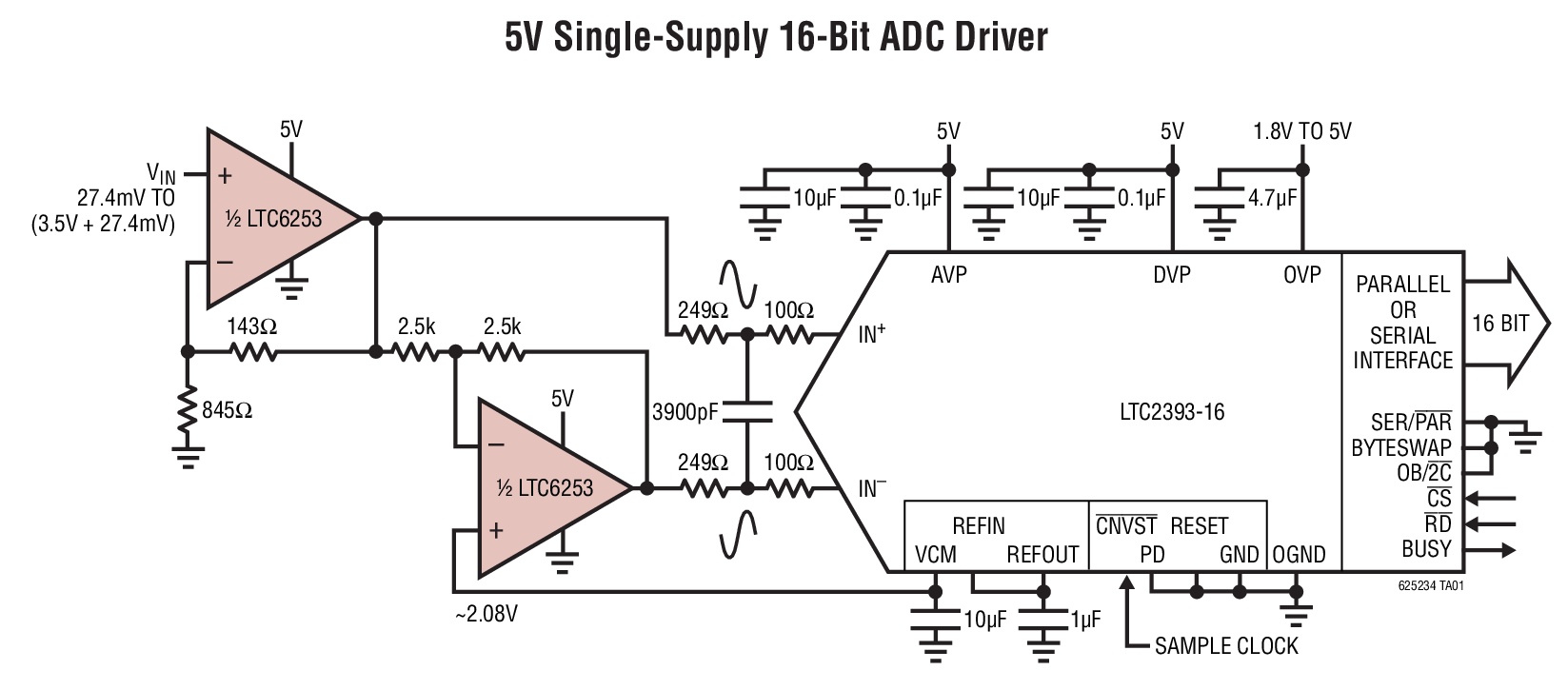

LTC6254 - 典型应用图例：
LTC6254典型应用图例一
LTC6254典型应用图例二

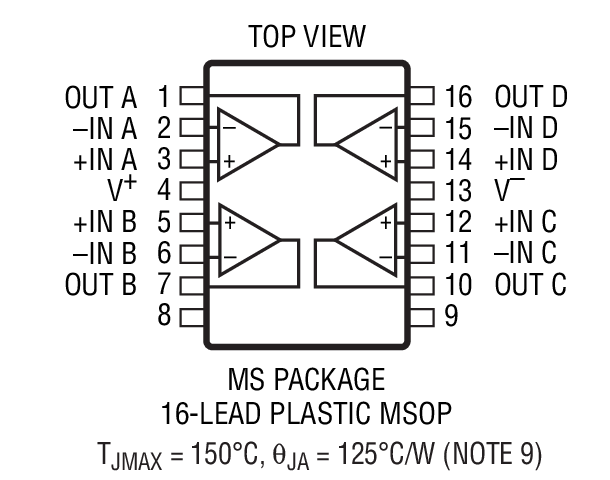

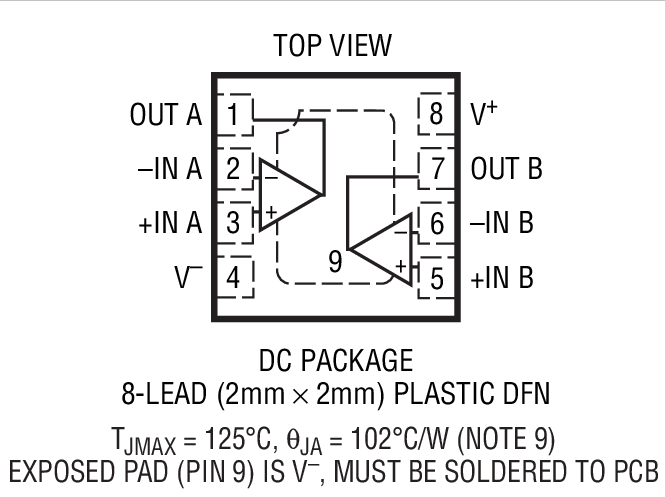

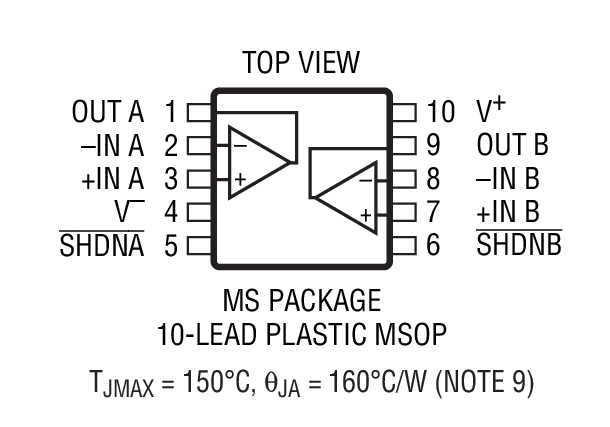

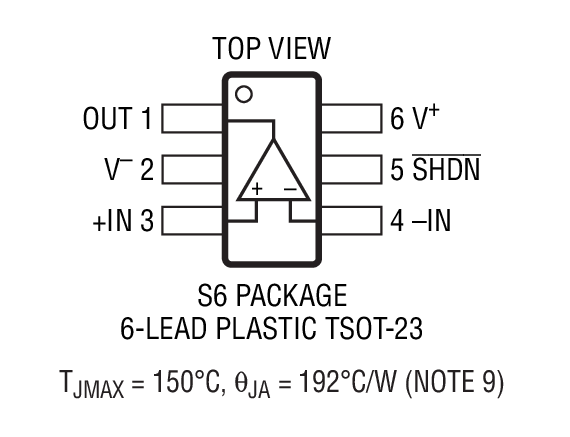

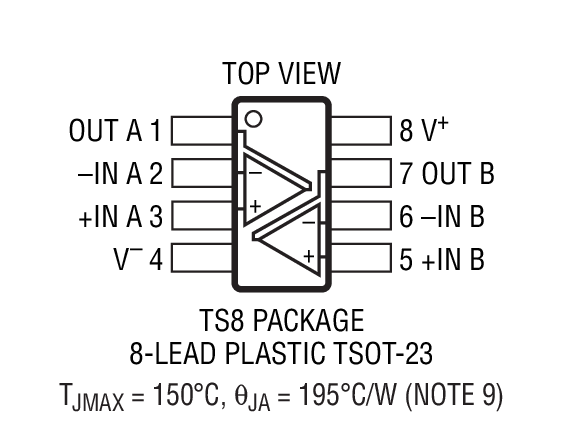

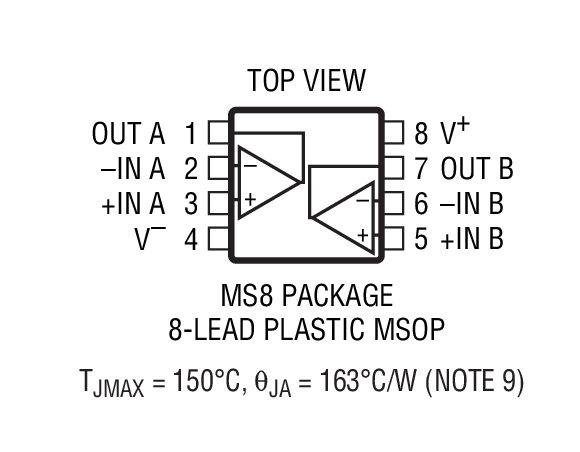

LTC6254 - 封装图解：
LTC6254封装图解一
LTC6254封装图解二
LTC6254封装图解三
LTC6254封装图解四
LTC6254封装图解五
LTC6254封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6254介绍

LTC6254 - LTC6254是四路、720MHz、3.5mA、高效、轨至轨 I/O 运放

LTC6254是LINEAR凌力尔特公司的一款精准放大器产品，LTC6254是LTC6254是四路、720MHz、3.5mA、高效、轨至轨 I/O 运放，本站介绍了LTC6254的封装应用图解、特点和优点、功能等，并给出了与LTC6254相关的LINEAR元器件型号供参考。

LTC6254 - LTC6254是四路、720MHz、3.5mA、高效、轨至轨 I/O 运放 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6254 - 四路、720MHz、3.5mA、高效、轨至轨 I/O 运放

LTC6254 - 四路、720MHz、3.5mA、高效、轨至轨 I/O 运放 - Linear Technology（凌力尔特）

功能描述

LTC6252 / LTC6253 / LTC6254 是单路/ 双路 / 四路、低功率、高速、具稳定单位增益的轨至轨输入 / 输出运算放大器。这些器件仅采用 3.5mA 的电源电流，具有一个 720MHz 的增益带宽乘积、280V/μs 转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6252 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合较低电源电压的高速信号调理系统。

LTC6252 系列可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能，其技术规格针对 2.7V 和 5.0V 电源进行了全面拟订。

对于那些需要断电功能的应用，采用 MS10 封装的 LTC6252 和 LTC6253 提供了一个停机引脚，该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6252 系列可以用作许多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。


特点
  • 增益带宽乘积：720MHz
  • -3dB 频率 (AV = 1)：400MHz
  • 低静态电流：3.5mA (最大值)
  • 高转换速率：280V/μs
  • 输入共模电压包括两个电源轨
  • 轨至轨输出摆幅
  • 低的宽带电压噪声：2.75nV/√Hz
  • 断电模式：42μA
  • 快速输出恢复
  • 电源电压范围：2.5V 至 5.25V
  • 输入失调电压：350μV (最大值)
  • 大输出电流：90mA
  • CMRR：105dB
  • 开环增益：60V/mV
  • 工作温度范围：-40°C 至 125°C
  • 单路器件采用 6 引脚 TSOT-23 封装
  • 双路器件采用 MS8、2mm x 2mm DFN、8 引脚 TSOT-23、MS10 封装
  • 四路器件采用 MS16 封装
    • 应用
  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 电池供电型设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6254CMS#PBF MS-16 C $4.97 $3.55
    LTC6254CMS#TRPBF MS-16 C $3.60
    LTC6254HMS#PBF MS-16 H $6.23 $4.45
    LTC6254HMS#TRPBF MS-16 H $4.50
    LTC6254IMS#PBF MS-16 I $5.73 $4.09
    LTC6254IMS#TRPBF MS-16 I $4.14
