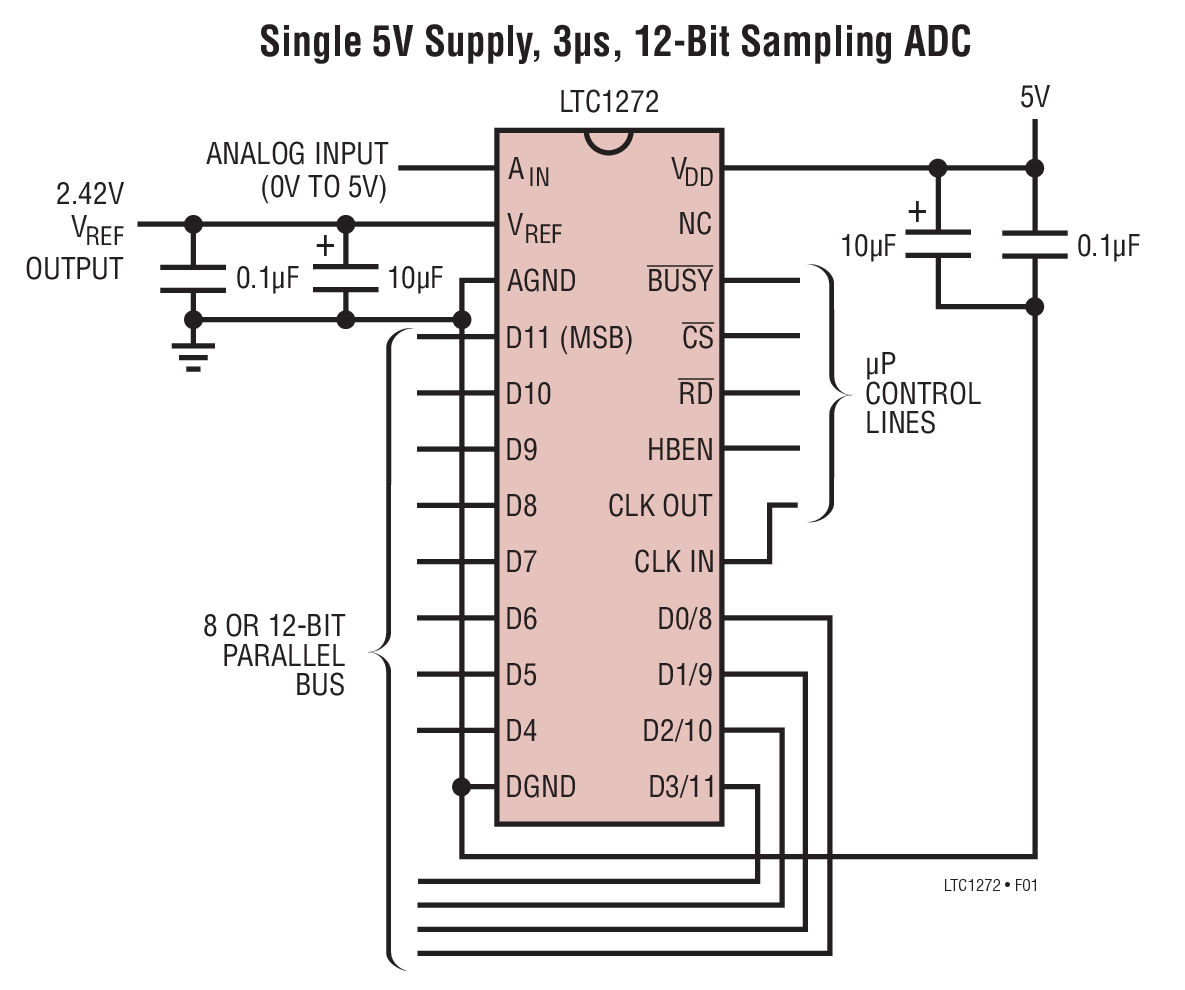

LTC1272-3典型应用图例一
LTC1272-3典型应用图例二
LTC1272-3 - 封装图解：

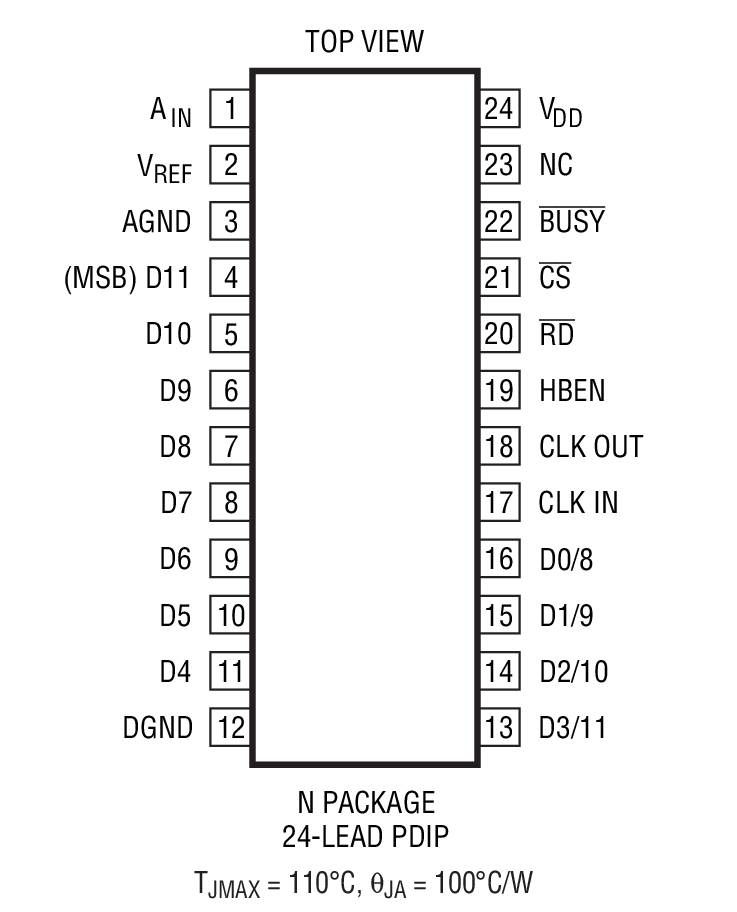

LTC1272-3封装图解一

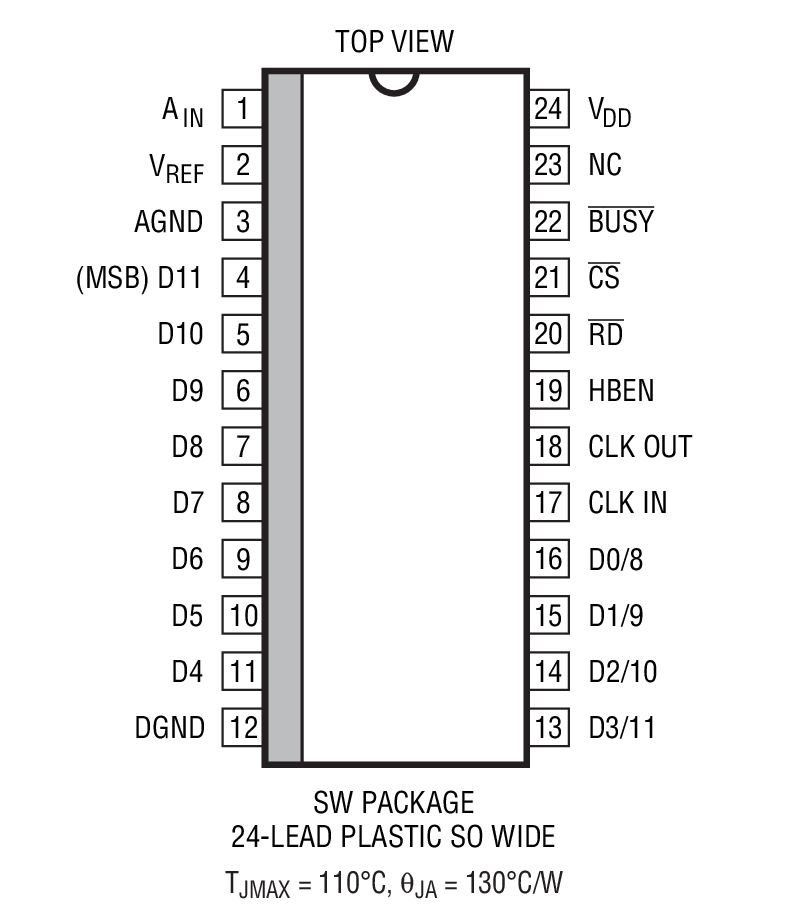

LTC1272-3封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1272-3介绍

LTC1272-3 - LTC1272-3是12 位、3μs、250kHz 采样 A/D 转换器

LTC1272-3是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1272-3是LTC1272-3是12 位、3μs、250kHz 采样 A/D 转换器，本站介绍了LTC1272-3的封装应用图解、特点和优点、功能等，并给出了与LTC1272-3相关的LINEAR元器件型号供参考。

LTC1272-3 - LTC1272-3是12 位、3μs、250kHz 采样 A/D 转换器 - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1272-3 - 12 位、3μs、250kHz 采样 A/D 转换器

LTC1272-3 - 12 位、3μs、250kHz 采样 A/D 转换器 - Linear Technology（凌力尔特）

功能描述

LTC1272 是一种 3µs、12 位连续接近式采样 A/D 转换器。其接脚线与业界标准的 AD7572 相同，并可提供更快的转换时间、片上采样和保持、以及单电源操作功能。它采用了 LTBiCMOSTM 开关电容器技术，以把一个高速 12 位 ADC 与快速、精确的采样和保持及一个精密基准组合起来。

LTC1272 采用单 5V 工作电源，但也可接受 AD7572 所要求的 5V/-15V 电源 (引脚 23 在 LTC1272 上未予连接，即 AD7572 的负电源引脚)。 LTC1272 具有与 AD7572 相同的 0V 至 5V 输入范围，但为了实现单电源操作，它提供一个 2.42V 基准输出而不用 AD7572 的 -5.25V。如果基准电容器极性反转且在转换操作之间留有 1µs 的采样和保持采集时间，则可插入 LTC1272 来顶替 AD7572。

输出数据可作为一个 12 位字或两个 8 位字节来读取。这使得能够容易地与 8 位以及更高位的处理器相连接。LTC1272 可与一个晶体振荡器或一个外部时钟一起使用，并有 3ms 和 8ms 两种速度等级。

特点
  • AD7572 接脚分布
  • 12 位分辨率
  • 3µs 和 8µs 转换时间
  • 片上采样和保持
  • 采样率高达 250kHz
  • 5V 单电源工作
  • 无需负电源
  • 片上 25ppm/°C 基准
  • 75mW (典型值) 功耗
  • 所有引脚均有 ESD 保护功能
  • 24 引脚窄式 DIP 和 SOL 封装
    • 应用
  • 高速数据采集
  • 数字信号处理 (DSP)
  • 复用数据采集系统
  • 单电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1272-3ACN N-24 C $22.50 $17.75
    LTC1272-3ACN#PBF N-24 C $22.50 $17.75
    LTC1272-3ACSW SW-24 C $23.35 $18.40
    LTC1272-3ACSW#PBF SW-24 C $23.35 $18.40
    LTC1272-3ACSW#TR SW-24 C $18.50
    LTC1272-3ACSW#TRPBF SW-24 C $18.50
    LTC1272-3CCN N-24 C $13.75 $10.85
    LTC1272-3CCN#PBF N-24 C $13.75 $10.85
    LTC1272-3CCSW SW-24 C $15.15 $11.95
    LTC1272-3CCSW#PBF SW-24 C $15.15 $11.95
    LTC1272-3CCSW#TR SW-24 C $12.05
    LTC1272-3CCSW#TRPBF SW-24 C $12.05
    LTC1272-8ACN N-24 C $16.85 $13.30
    LTC1272-8ACN#PBF N-24 C $16.85 $13.30
    LTC1272-8ACSW SW-24 C $17.90 $14.15
    LTC1272-8ACSW#PBF SW-24 C $17.90 $14.15
    LTC1272-8ACSW#TR SW-24 C $14.25
    LTC1272-8ACSW#TRPBF SW-24 C $14.25
    LTC1272-8CCN N-24 C $10.00 $7.90
    LTC1272-8CCN#PBF N-24 C $10.00 $7.90
    LTC1272-8CCSW SW-24 C $10.85 $8.55
    LTC1272-8CCSW#PBF SW-24 C $10.85 $8.55
    LTC1272-8CCSW#TR SW-24 C $8.65
    LTC1272-8CCSW#TRPBF SW-24 C $8.65
