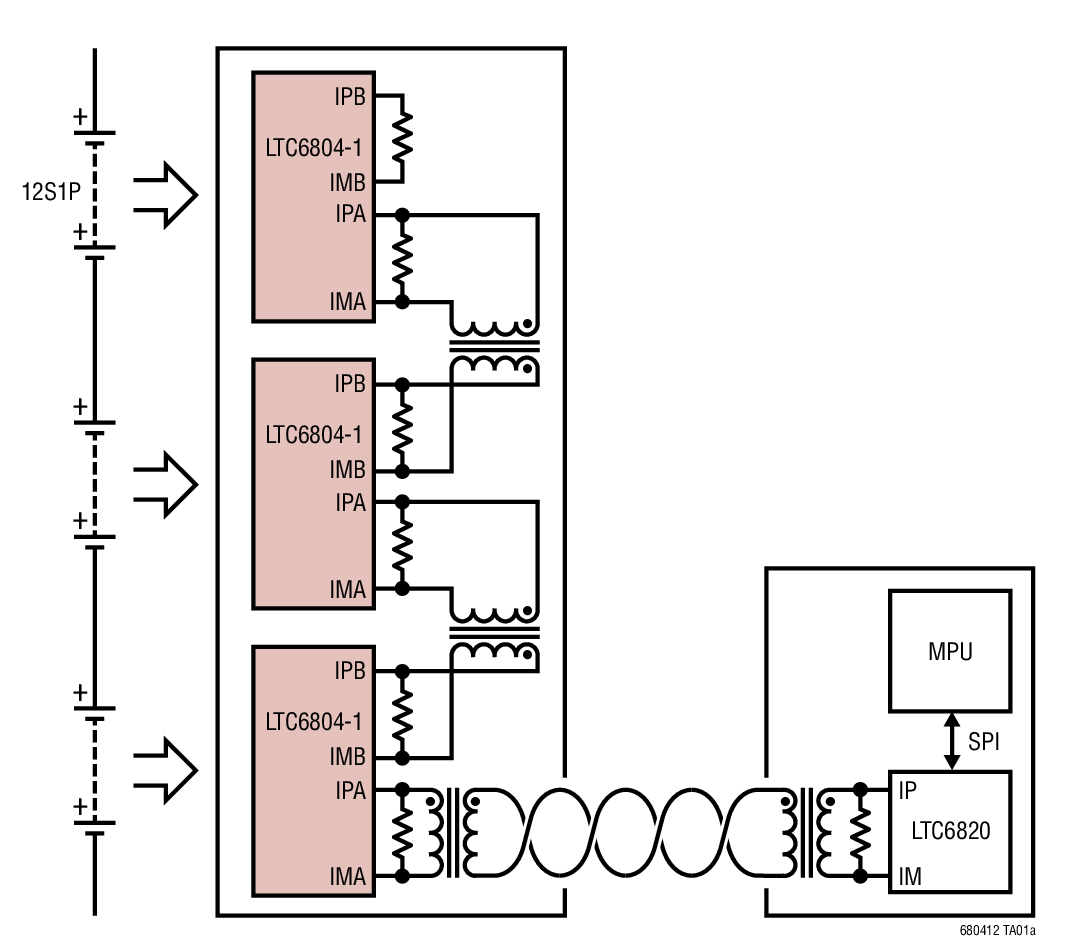

LTC6804-2典型应用图例一

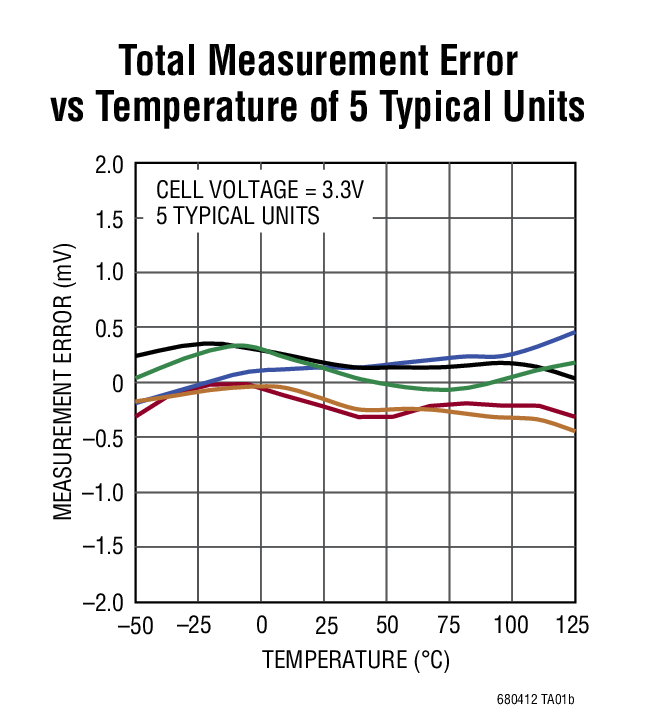

LTC6804-2典型应用图例二
LTC6804-2 - 封装图解:
LTC6804-2封装图解一

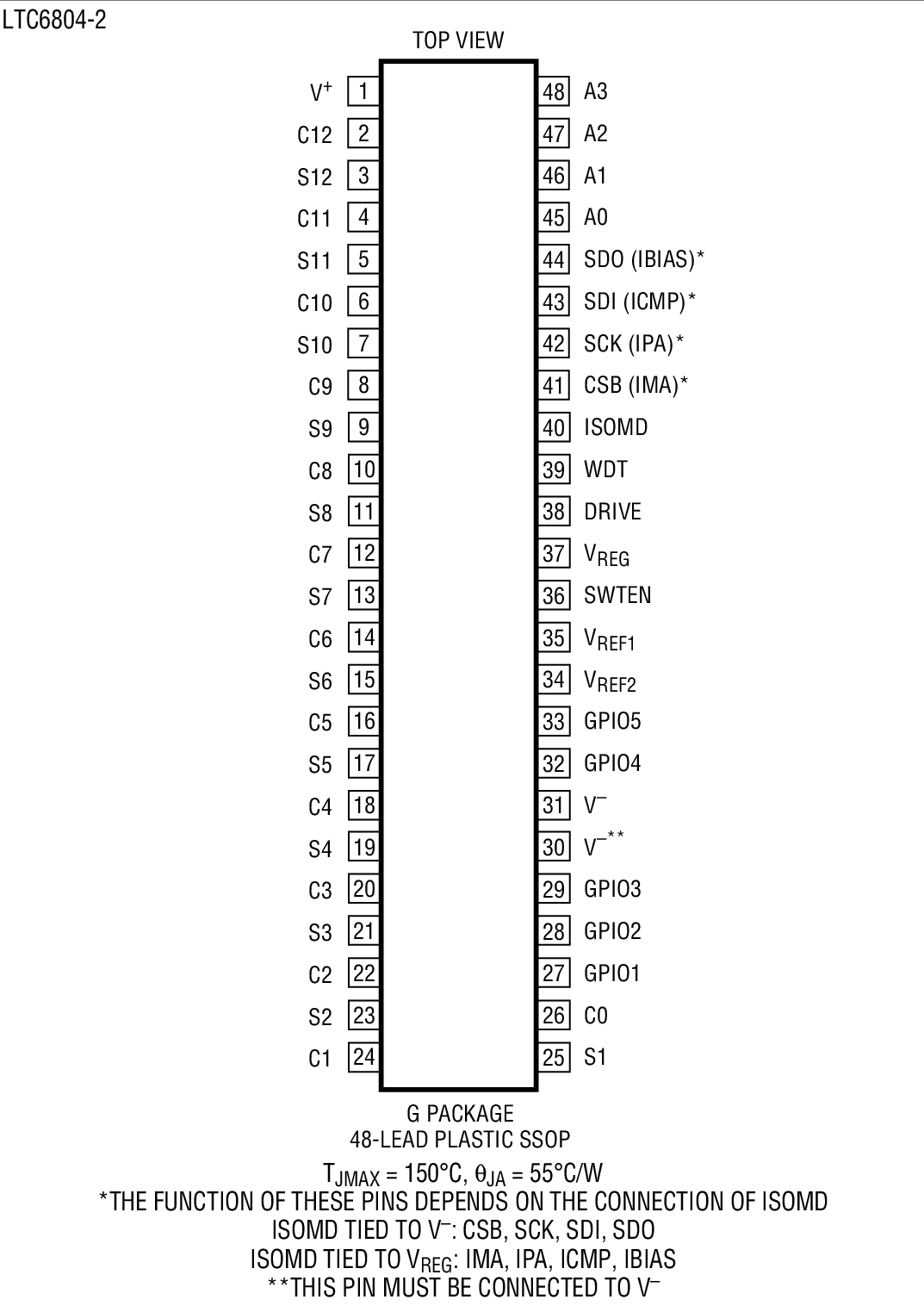

LTC6804-2封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6804-2介绍
LTC6804-2 - LTC6804-2是多节电池的电池组监视器

LTC6804-2是Linear公司的一款多节电池的电池组监视器产品,LTC6804-2是多节电池的电池组监视器,本站介绍了LTC6804-2的封装应用图解、特点和优点、功能等,并给出了与LTC6804-2相关的凌力尔特元器件型号供参考。

LTC6804-2 - 多节电池的电池组监视器

LTC6804-1 / LTC6804-2 - 多节电池的电池组监视器 - Linear Technology(凌力尔特)

功能描述

LTC6804 是第三代多节电池的电池组监视器,可测量多达 12 个串接电池的电压并具有低于 1.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6804 成为大多数化学组分电池的合适之选。所有 12 节电池的电压可在 290μs 之内完成测量,并可选择较低的数据采集速率以实现高噪声抑制。

可以把多个 LTC6804 器件串接起来,因而能在一长串的高电压电池串中实现每节电池的同时监视。每个 LTC6804 具有一个 isoSPI 接口,用于实现高速、抗 RF 干扰的局域通信。使用 LTC6804-1 时,多个器件采用菊链式连接,且所有器件采用一根主处理器接线。而使用 LTC6804-2 时,多个器件并联连接至主处理器,而对每个器件进行个别寻址。

其他特点包括每节电池电荷的被动平衡、一个内置的 5V 稳压器和 5 根通用的 I/O 线。在睡眠模式中,电流消耗减小至 4μA。LTC6804 可直接由电池或一个隔离式电源供电。

特点
  • 可测量多达 12 个串联电池的电压
  • 可堆叠式架构能支持几百个电池
  • 内置 isoSPITM 接口:1Mbps 隔离式串行通信采用单根双绞线,长达 100 米低 EMI 敏感度和辐射
  • 1.2mV 最大总测量误差
  • 可在 290μs 内完成系统中所有电池的测量
  • 同步的电压和电流测量
  • 具频率可编程三阶噪声滤波器的 16 位增量累加 (ΔΣ) 型 ADC
  • 针对 ISO26262 标准的系统工程设计
  • 具可编程定时器的被动电池电荷平衡
  • 5 个通用的数字 I/O 或模拟输入: 温度或其他传感器输入 可配置为一个 I2C 或 SPI 主控器
  • 4μA 睡眠模式电源电流
  • 48 引脚 SSOP 封装
  • 应用
  • 电动汽车及混合动力汽车
  • 后备电池系统
  • 电网能量存储
  • 高功率便携式设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6804HG-1#PBF SSOP-48 H $17.08 $12.26
    LTC6804HG-1#TRPBF SSOP-48 H $12.32
    LTC6804HG-2#PBF SSOP-48 H $17.08 $12.26
    LTC6804HG-2#TRPBF SSOP-48 H $12.32
    LTC6804IG-1#PBF SSOP-48 I $15.25 $10.95
    LTC6804IG-1#TRPBF SSOP-48 I $11.01
    LTC6804IG-2#PBF SSOP-48 I $15.25 $10.95
    LTC6804IG-2#TRPBF SSOP-48 I $11.01
