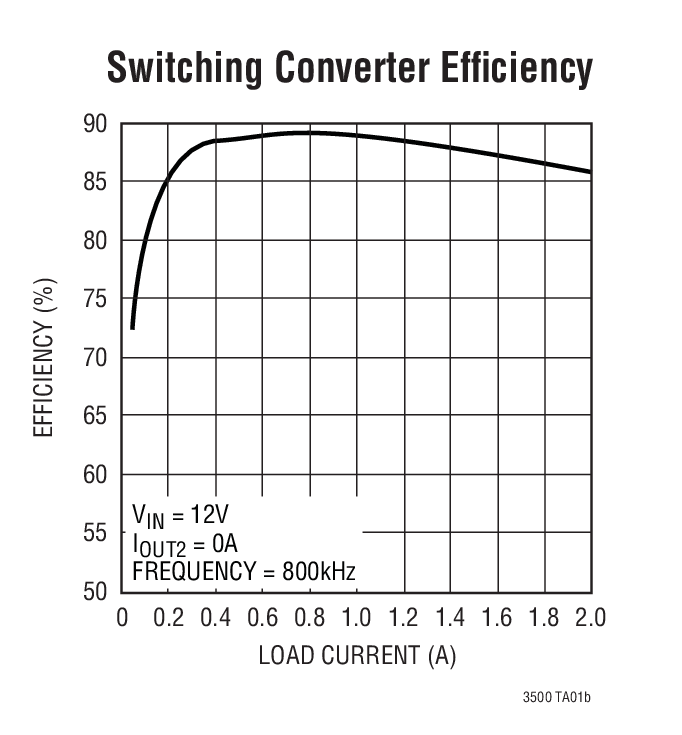

LT3500典型应用图例一

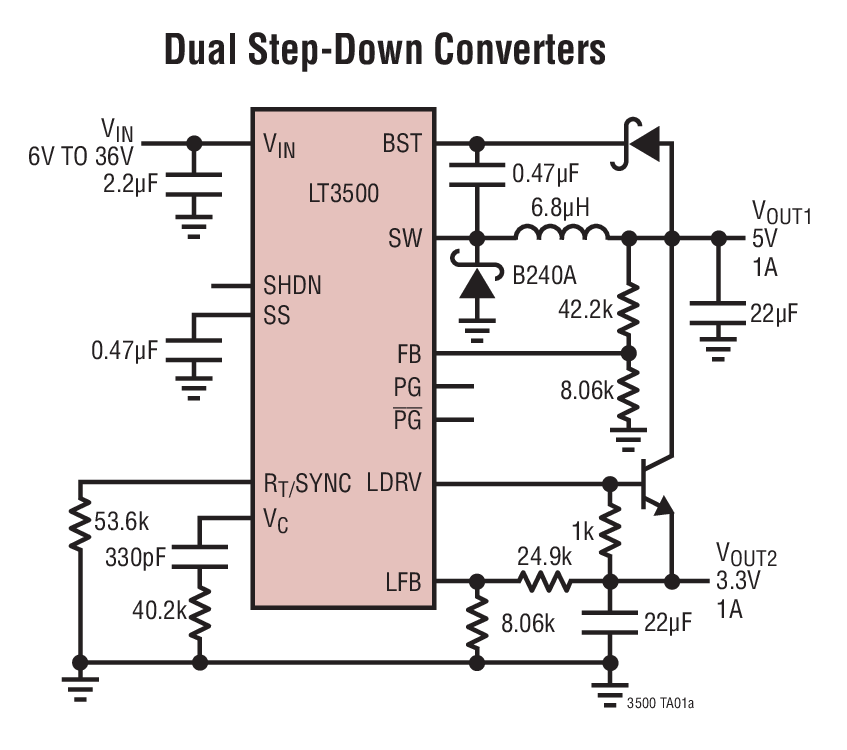

LT3500典型应用图例二
LT3500封装图解

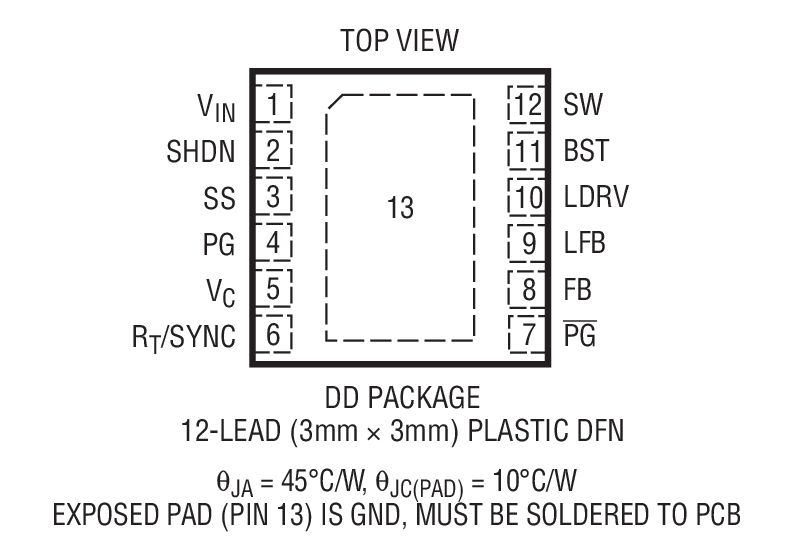

LT3500封装图解一

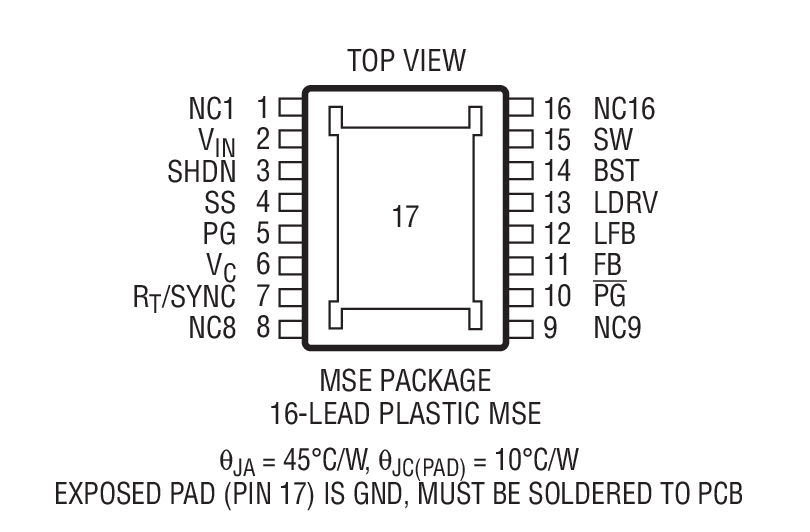

LT3500封装图解二
LT3500是单片式 2A 降压型稳压器和线性稳压器/控制器

LT3500 - 单片式 2A 降压型稳压器和线性稳压器/控制器

LT3500 - 单片式 2A 降压型稳压器和线性稳压器/控制器 - Linear Technology(凌力尔特)

功能描述

LT3500 是一款电流模式 PWM 降压型 DC/DC 转换器,具有一个内部 2.3A 开关。3V 至 40V 的宽输入范围使得 LT3500 很适合于对来自各种电源的功率进行调节,包括汽车电池、24V 工业电源和未调整的墙上适配器。

可利用电阻器设置的 250kHz 至 2.2MHz 频率范围和同步能力实现了效率和外部元件尺寸之间的优化。逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用。软起动功能可控制输出电压的斜坡速率,从而消除了启动期间的输入浪涌电流,并且提供了输出跟踪功能。

LT3500 包含一个具反馈控制功能的内部 NPN 晶体管,它可被配置为一个线性稳压器或线性稳压控制器。

LT3500 的低电流停机模式 (<12μA) 在电池供电型系统中实现了简易的电源管理。

特点
  • 宽输入范围:工作时为 3V 至 36V,最大值为 40V
  • 在整个输入范围内提供短路保护
  • 2A 输出电流能力
  • 可调 / 可同步固定频率工作范围:250kHz 至 2.2MHz
  • 软起动 / 跟踪功能
  • 输出可调节到低至 0.8V
  • 具 13mA 输出能力的可调线性稳压器/驱动器
  • 具互补输出的电源良好比较器
  • 低停机电流:12μA
  • 耐热增强型 3mm x 3mm DFN 或 16 引脚 MSOP 封装
  • 应用
  • 汽车电池调节
  • 工业控制
  • 墙上变压器调节
  • 分布式电源调节
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3500EDD#PBF 3x3 DFN-12 E $4.64 $3.25
    LT3500EDD#TRPBF 3x3 DFN-12 E $3.31
    LT3500EMSE#PBF MS-16E E $4.79 $3.35
    LT3500EMSE#TRPBF MS-16E E $3.41
    LT3500HDD#PBF 3x3 DFN-12 H $5.93 $4.15
    LT3500HDD#TRPBF 3x3 DFN-12 H $4.21
    LT3500HMSE#PBF MS-16E H $6.07 $4.25
    LT3500HMSE#TRPBF MS-16E H $4.31
    LT3500IDD#PBF 3x3 DFN-12 I $5.57 $3.90
    LT3500IDD#TRPBF 3x3 DFN-12 I $3.96
    LT3500IMSE#PBF MS-16E I $5.71 $4.00
    LT3500IMSE#TRPBF MS-16E I $4.06
