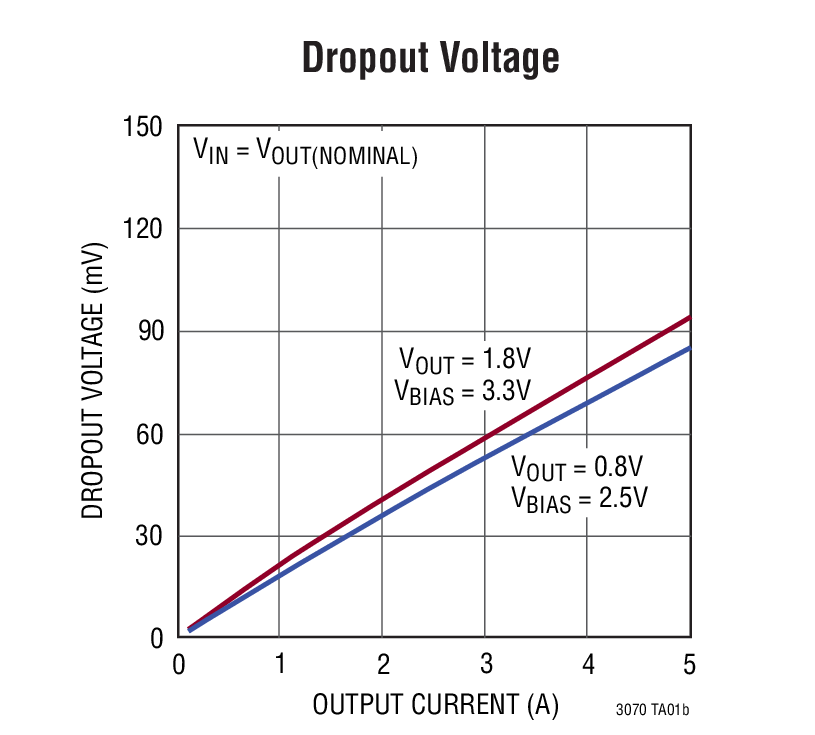

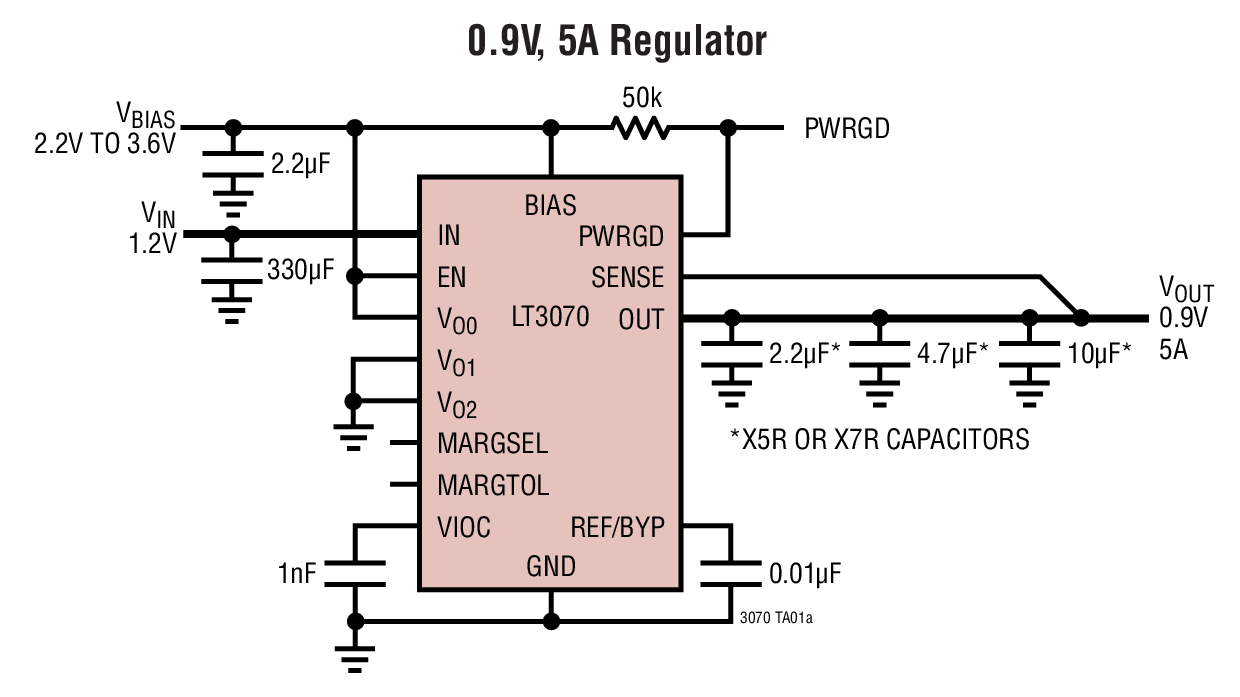

LT3070 - 典型应用图例：

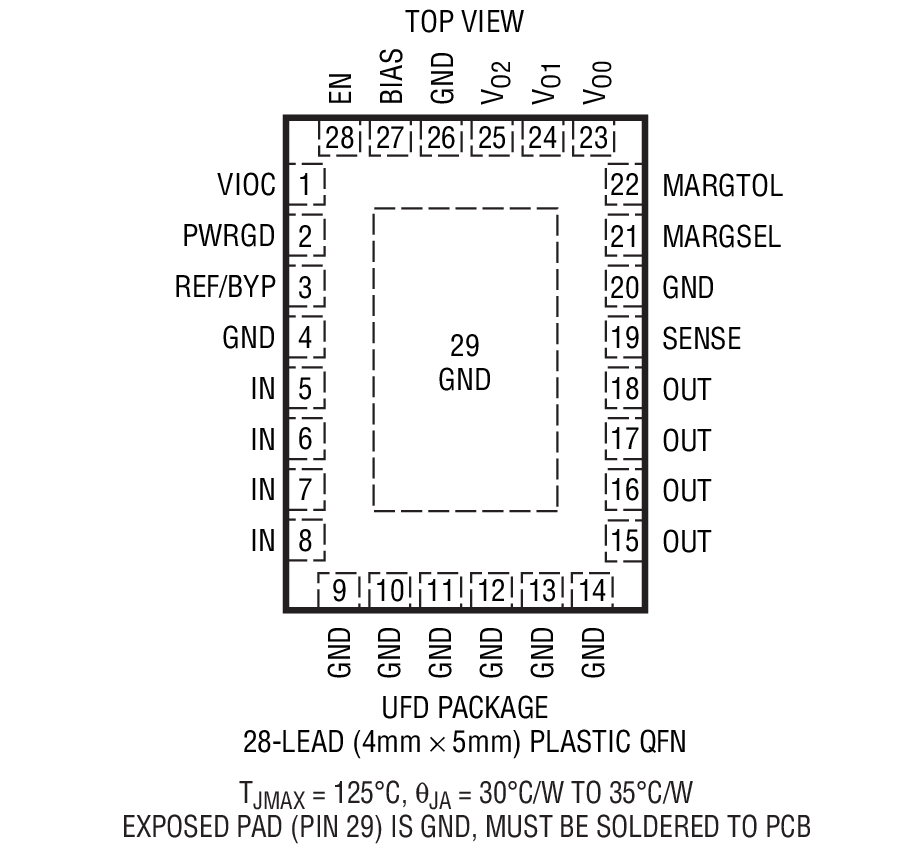

LT3070 - 封装图解：

LINEAR凌力尔特芯片：

LT3070 - LT3070是5A、低噪声、可编程输出、85mV 压差线性稳压器

LT3070是LINEAR凌力尔特公司的一款正稳压器产品，LT3070是LT3070是5A、低噪声、可编程输出、85mV 压差线性稳压器，本站介绍了LT3070的封装应用图解、特点和优点、功能等，并给出了与LT3070相关的LINEAR元器件型号供参考。

LT3070 - LT3070是5A、低噪声、可编程输出、85mV 压差线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3070 - 5A、低噪声、可编程输出、85mV 压差线性稳压器

LT3070 - 5A、低噪声、可编程输出、85mV 压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3070 是一款低电压、UltraFastTM 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3070 的高带宽允许使用低 ESR 陶瓷电容器，从而免除了大容量电容并节省了成本。LT3070 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。

可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V，50mV 增量)。一种裕度调节功能允许用户以 ±1%、±3% 或 ±5% 的增量来调节系统输出电压。该 IC 内置了一种独特的跟踪功能，用于控制一个负责向 LT3070 输入供电的降压型稳压器。这种跟踪功能用于驱动降压型稳压器，旨在将 LT3070 的输入电压保持在 VOUT + 300mV，从而最大限度地降低了功耗。

该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3070 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。

特点

输出电流：5A

压差电压：85mV (典型值)

数字可编程 VOUT：0.8V 至 1.8V

数字输出裕度调节：±1%、±3% 或 ±5%

低输出噪声：25μVRMS (10Hz 至 100kHz)

可并联多个器件以提供 10A 或更高电流

精准电流限值：±20%

在整个电压、负载和温度范围内提供 ±1% 的准确度

可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定

高频 PSRR：30dB (在 1MHz)

使能功能负责输出的接通 / 关断控制

VIOC 引脚用于控制降压型转换器，以保持低功耗并优化效率

PWRGD (电源良好) / UVLO (欠压闭锁) / 热停机标记

具折返保护功能的电流限制

热停机

28 引脚 (4mm x 5mm x 0.75mm) QFN 封装

应用

FPGA 和 DSP 电源

ASIC 和微处理器电源

服务器和存储装置

后置降压调节和电源隔离

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3070EUFD#PBF	4x5 QFN-28	E	$6.00	$4.20
LT3070EUFD#TRPBF	4x5 QFN-28	E		$4.26
LT3070IUFD	4x5 QFN-28	I	$6.86	$4.80
LT3070IUFD#PBF	4x5 QFN-28	I	$6.86	$4.80
LT3070IUFD#TRPBF	4x5 QFN-28	I		$4.86
LT3070MPUFD	4x5 QFN-28	MP	$16.20	$11.34
LT3070MPUFD#PBF	4x5 QFN-28	MP	$16.20	$11.34
LT3070MPUFD#TR	4x5 QFN-28	MP		$11.40
LT3070MPUFD#TRPBF	4x5 QFN-28	MP		$11.40
