当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3071
LT3071技术文档下载：
LT3071技术文档产品手册下载
LT3071 - 典型应用图例：

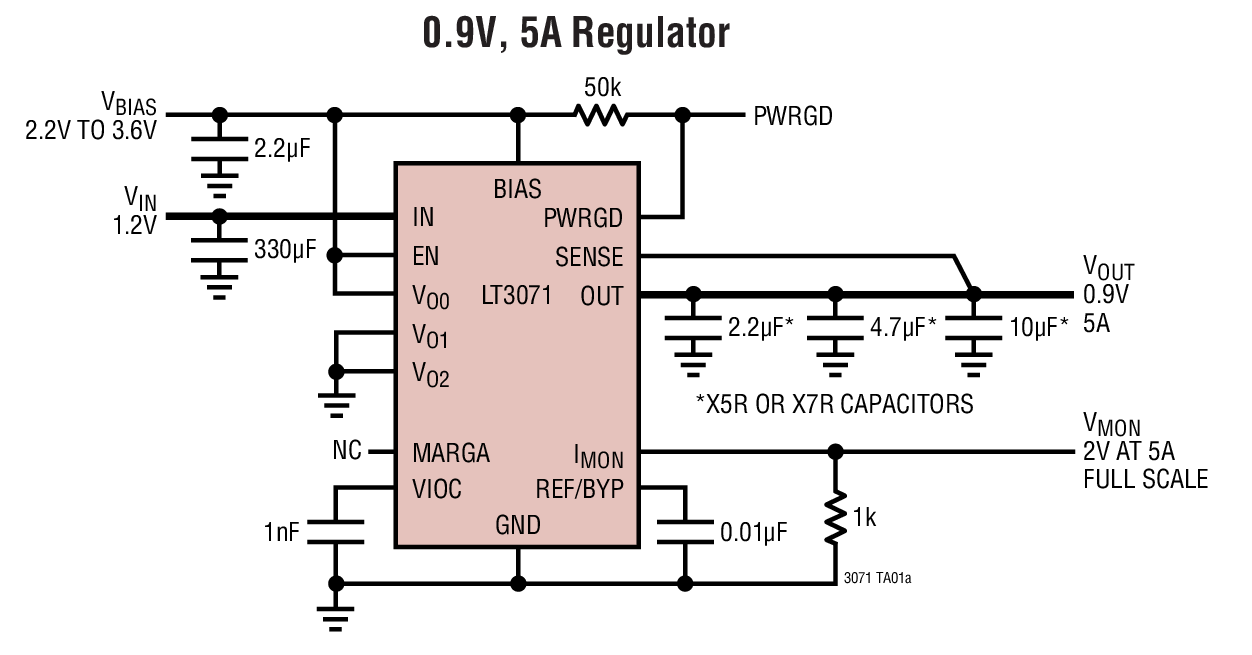

LT3071典型应用图例一

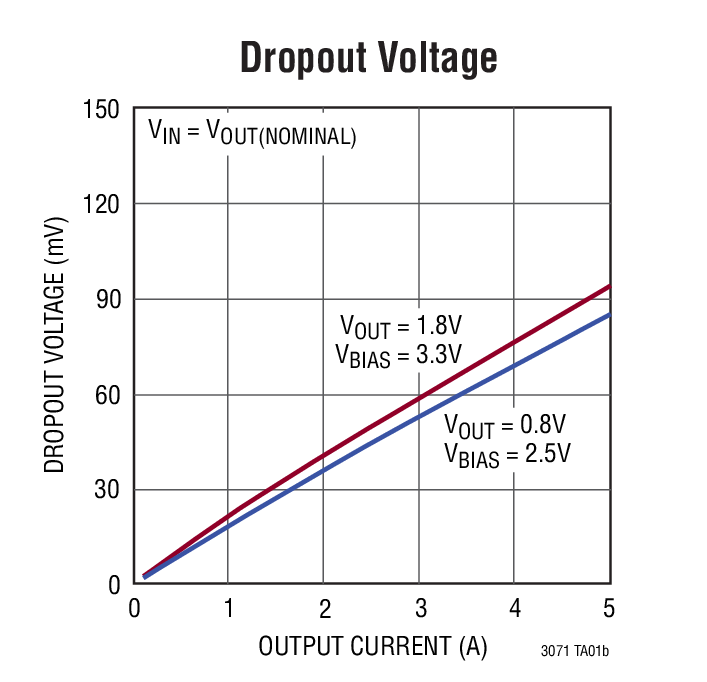

LT3071典型应用图例二
LT3071 - 封装图解：

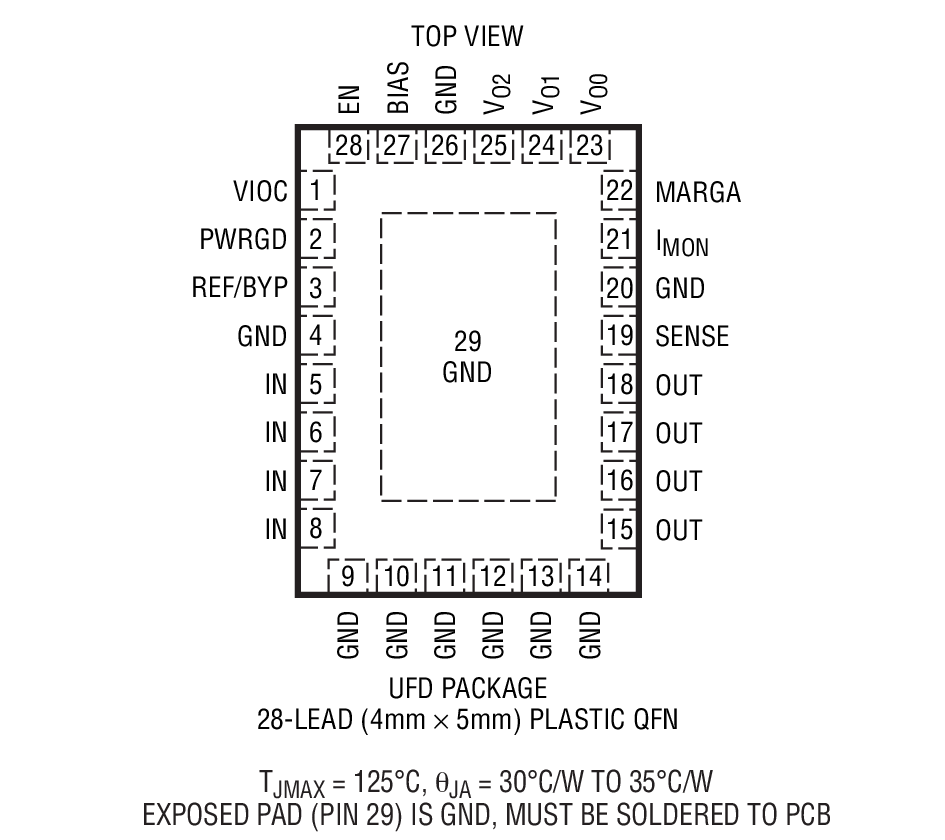

LT3071封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3071介绍

LT3071 - LT3071是具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器

LT3071是LINEAR凌力尔特公司的一款正稳压器产品，LT3071是LT3071是具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器，本站介绍了LT3071的封装应用图解、特点和优点、功能等，并给出了与LT3071相关的LINEAR元器件型号供参考。

LT3071 - LT3071是具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器 - 正稳压器 - 航天和严酷环境 - 凌力尔特

LT3071 - 具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器

LT3071 - 具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3071 是一款低电压、UltraFastTM 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3071 的高带宽允许使用低 ESR 陶瓷电容器，从而免除了大容量电容并节省成本。LT3071 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。

可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V，50mV 增量)。一种模拟裕度调节功能允许用户在 ±10% 的连续范围内调节系统输出电压。该 IC 内置了一种独特的跟踪功能，用于控制一个负责向 LT3071 的输入供电的降压型稳压器。这种跟踪功能用于驱动降压型稳压器，旨在将 LT3071 的输入电压保持在 VOUT + 300mV，从而最大限度地降低功耗。

该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3071 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。

特点
  • 输出电流：5A
  • 压差电压：85mV (典型值)
  • 数字可编程 VOUT：0.8V 至 1.8V
  • 模拟输出裕度调节：±10% 范围
  • 低输出噪声：25μVRMS (10Hz 至 100kHz)
  • 可将多个器件并联起来使用以提供 10A 或更大的输出
  • 精准电流限值：±20%
  • 输出电流监视器：IMON = IOUT/2500
  • 在整个电压、负载和温度范围内提供 ±1% 准确度
  • 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定
  • 高频 PSRR：30dB (在 1MHz)
  • 使能功能负责输出的接通 / 关断
  • VIOC 引脚用于控制降压型转换器，以保持低功耗并优化效率
  • PWRGD (电源良好) / UVLO (欠压闭锁) / 热停机标记
  • 具折返保护功能的电流限制
  • 热停机
  • 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装
    • 应用
  • FPGA 和 DSP 电源
  • ASIC 和微处理器电源
  • 服务器和存储装置
  • 后置降压调节和电源隔离
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3071EUFD#PBF 4x5 QFN-28 E $6.00 $4.20
    LT3071EUFD#TRPBF 4x5 QFN-28 E $4.26
    LT3071IUFD#PBF 4x5 QFN-28 I $6.86 $4.80
    LT3071IUFD#TRPBF 4x5 QFN-28 I $4.86
    LT3071MPUFD 4x5 QFN-28 MP $11.40
    LT3071MPUFD#PBF 4x5 QFN-28 MP $16.20 $11.34
    LT3071MPUFD#TR 4x5 QFN-28 MP $16.20 $11.34
    LT3071MPUFD#TRPBF 4x5 QFN-28 MP $11.40
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LT3070 - 5A、低噪声、可编程输出、85mV 压差线性稳压器
  • LT3083 - 可调 3A 单电阻器低压差线性稳压器
  • LT3080 - 可调 1.1A、单电阻、低压差稳压器
  • LT3081 - 具监视器的 1.5A 单电阻器坚固型线性稳压器
  • LT3080-1 - 可并联、1.1A、输出可调的单电阻低压差稳压器
  • LT1763 - 500mA、低噪声、LDO 微功率稳压器
  • LT3086 - 具监视和电缆压降补偿功能的 40V、2.1A 低压差可调线性稳压器
  • LT3085 - 可调 500mA 单电阻器低压差稳压器
  • LT1083 7.5A 低压差正可调稳压器
  • LT1084 5A 低压差正可调稳压器
