LT1938 - 25V、2.2A、2.8MHz 降压型开关稳压器

LT1938 - 25V、2.2A、2.8MHz 降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LT1938 是一款可调频率 (300kHz 至 2.8MHz) 单片式降压型开关稳压器，可接受高达 25V 的输入电压。一个高效率 0.18Ω 开关与一个升压肖特基二极管和必需的振荡器、控制和逻辑电路一起被集成在芯片上。采用电流模式拓扑结构来实现快速瞬态响应和上佳的环路稳定性。LT1938 的高工作频率允许使用小的低成本电感器和陶瓷电容器，从而实现了低输出纹波，并最大限度地缩减了解决方案的总尺寸。低电流停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 90% 时，一个电源良好标记将发出指示信号。LT1938 采用具有裸露衬垫的 3mm x 3mm DFN 封装，旨在实现低热阻。

特点

宽输入电压范围：3.6V 至 25V

2.2A 最大输出电流

可调开关频率：300kHz 至 2.8MHz

低停机电流：IQ < 1μA

集成升压二极管

电源良好标记

饱和开关设计：0.18Ω 接通电阻

1.265V 反馈基准电压

输出电压：1.265V 至 20V

软起动能力

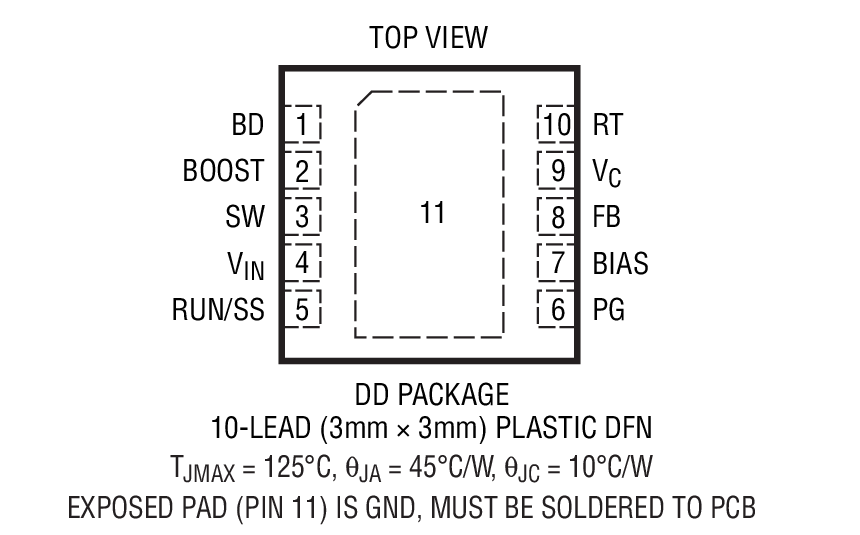

小外形 10 引脚耐热增强型 (3mm x 3mm) DFN 封装
