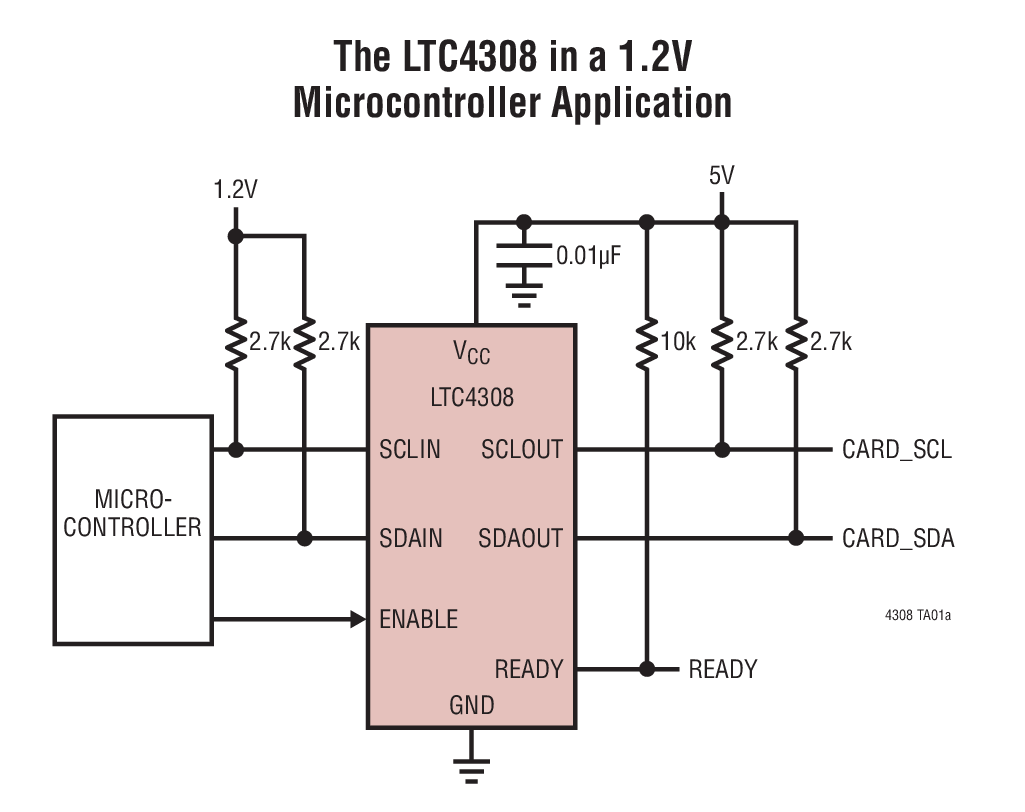

LTC4308典型应用图例一

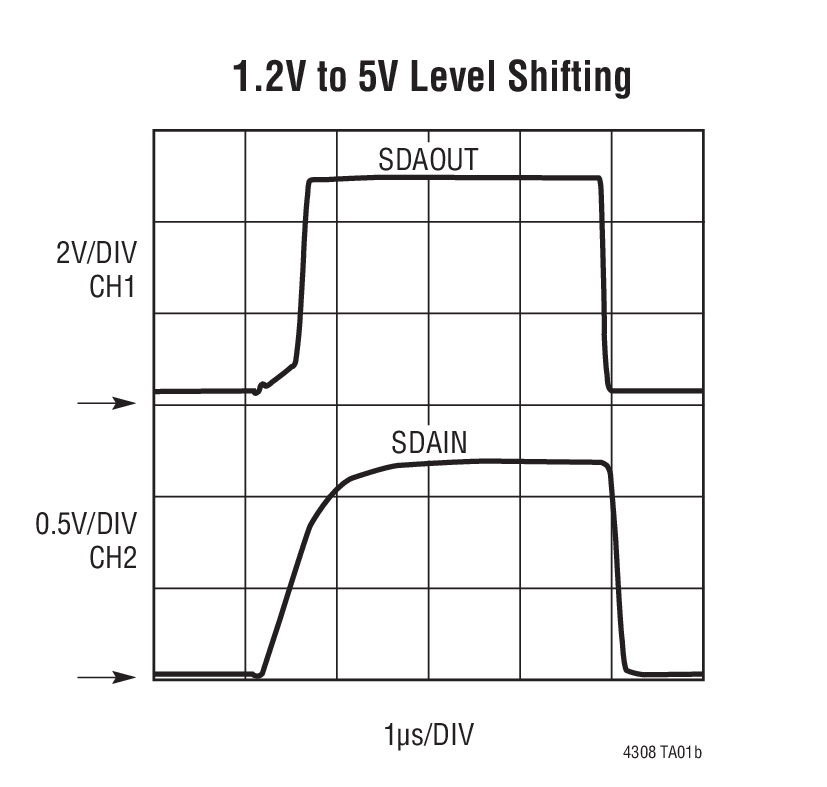

LTC4308典型应用图例二
LTC4308 - 封装图解：

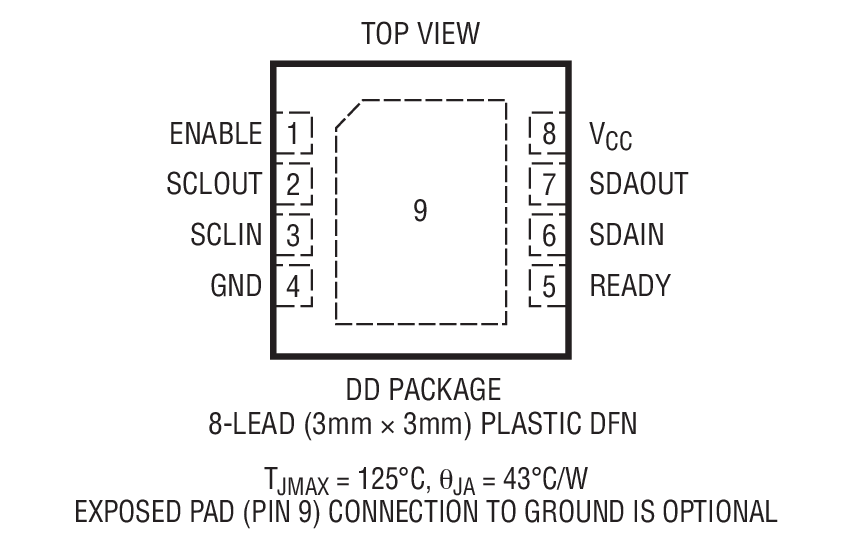

LTC4308封装图解一

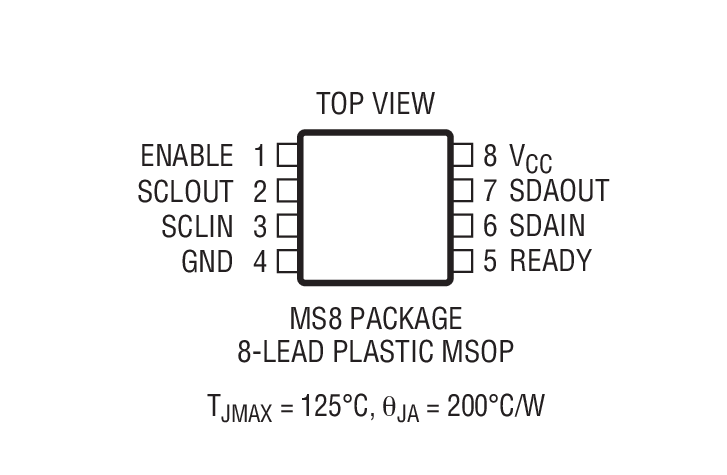

LTC4308封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4308介绍

LTC4308 - LTC4308是具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器

LTC4308是LINEAR凌力尔特公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4308是LTC4308是具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器，本站介绍了LTC4308的封装应用图解、特点和优点、功能等，并给出了与LTC4308相关的LINEAR元器件型号供参考。

LTC4308 - LTC4308是具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器 - I2C 和 SMBus 总线缓冲器和加速器 - 接口器件 - 凌力尔特

LTC4308 - 具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器

LTC4308 - 具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC4308 热插拔、二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4308 提供了双向缓冲，从而保持了背板与板卡电容的隔离。从输出至输入的负偏移实现了具高 VOL 的输出总线设备与低电压输入侧 (这里，总线电源电压有可能低至 0.9V) 设备之间的通信。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 LTC4308 将自动中断输入-输出连接。此时，LTC4308 将在 SCLOUT 上自动产生多达 16 个时钟脉冲，以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。

在插入操作期间，SDAOUT 和 SCLOUT 线被预先充电至 1V，以最大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4308 在一个停止位或总线空闲条件之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。

特点
  • 专为低至 0.9V 的低电压系统而优化
  • 具阻塞总线恢复功能的双向缓冲器
  • -200mV 偏移输入-输出/+300mV 偏移输出-输入
  • 30ms 阻塞总线超时
  • 与标准以外的 VOL I2CTM 设备兼容
  • 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损
  • ±6kV 的人体模型 (HBM) ESD 防护坚固性
  • 实现了输入 SDA 和 SCL 线与输出的隔离
  • 与 I2C、I2C 快速模式和 SMBus 相兼容
  • READY 漏极开路输出
  • 在 SDAOUT 和 SCLOUT 线上进行了 1V 预充电
  • 小外形 8 引脚 (3mm x 3mm x 0.75mm) DFN 和 8 引脚 MSOP 封装
    • 应用
  • 带电电路板插入
  • 服务器
  • 电容缓冲器/总线扩展器
  • RAID系统
  • ATCA
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4308CDD#PBF 3x3 DFN-8 C $3.07 $2.15
    LTC4308CDD#TRPBF 3x3 DFN-8 C $2.21
    LTC4308CMS8#PBF MS-8 C $3.07 $2.15
    LTC4308CMS8#TRPBF MS-8 C $2.21
    LTC4308IDD#PBF 3x3 DFN-8 I $3.68 $2.58
    LTC4308IDD#TRPBF 3x3 DFN-8 I $2.64
    LTC4308IMS8#PBF MS-8 I $3.68 $2.58
    LTC4308IMS8#TRPBF MS-8 I $2.64
