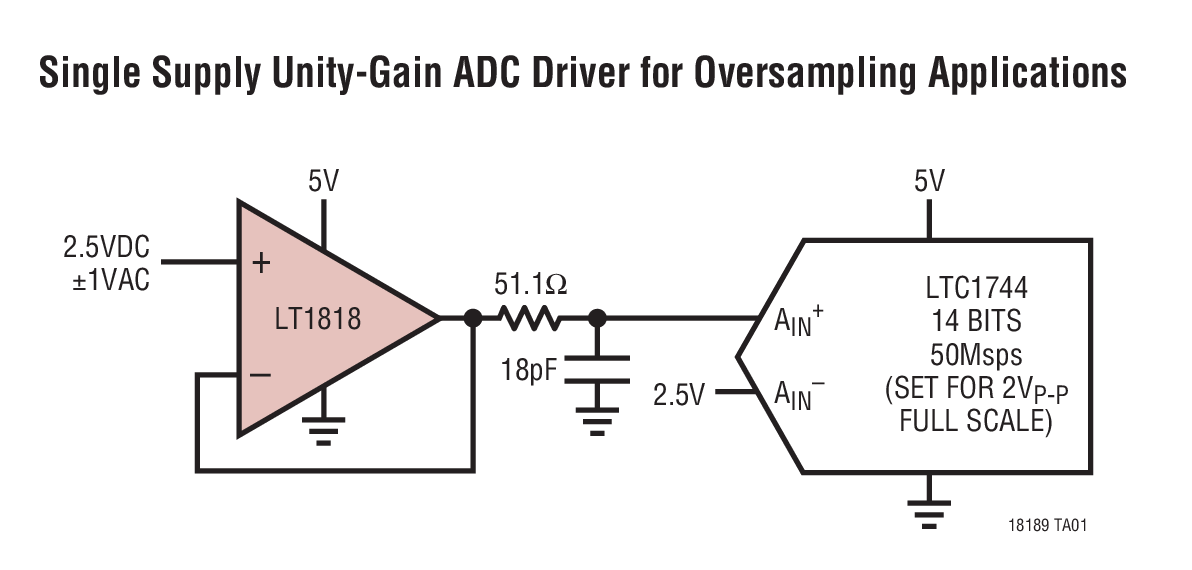

LT1819典型应用图例一

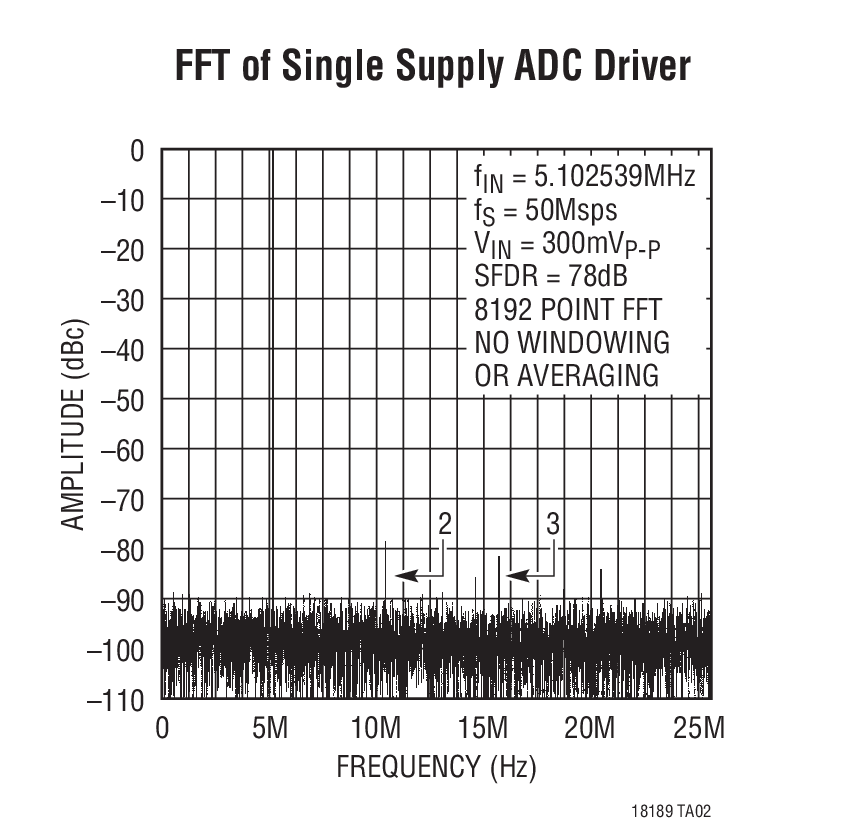

LT1819典型应用图例二
LT1819 - 封装图解：

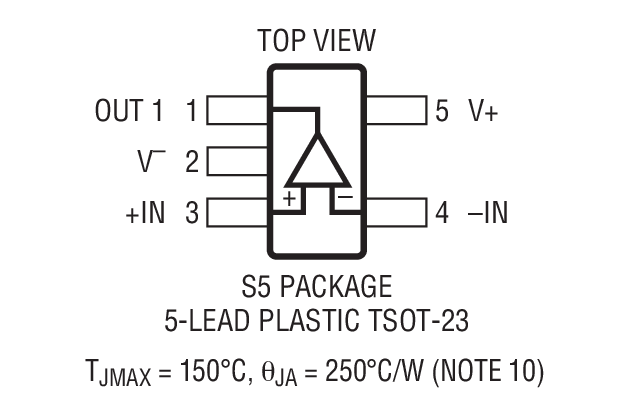

LT1819封装图解一

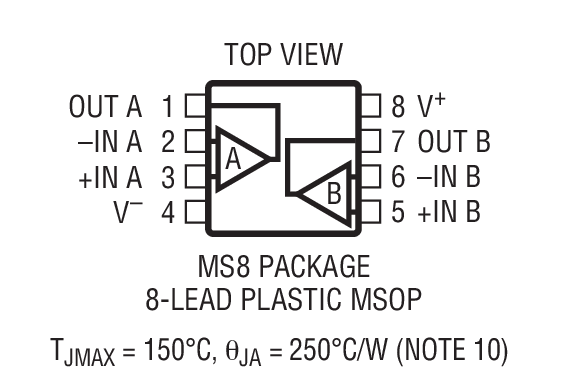

LT1819封装图解二

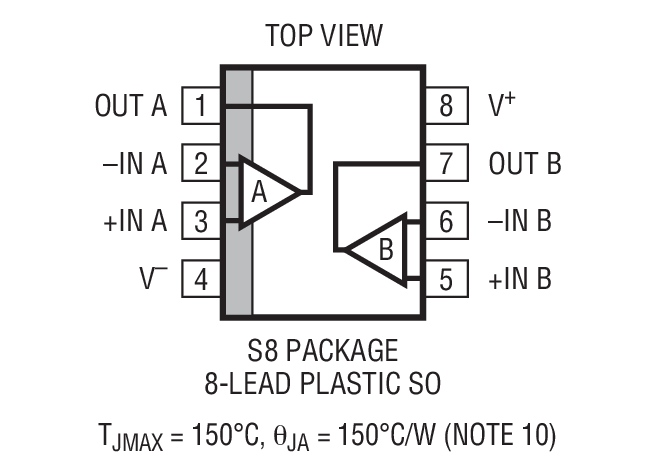

LT1819封装图解三
LT1819封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1819介绍

LT1819 - LT1819是400MHz、2500V/μs、9mA 双通道运算放大器

LT1819是LINEAR凌力尔特公司的一款高速放大器产品，LT1819是LT1819是400MHz、2500V/μs、9mA 双通道运算放大器，本站介绍了LT1819的封装应用图解、特点和优点、功能等，并给出了与LT1819相关的LINEAR元器件型号供参考。

LT1819 - LT1819是400MHz、2500V/μs、9mA 双通道运算放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1819 - 400MHz、2500V/μs、9mA 双通道运算放大器

LT1819 - 400MHz、2500V/μs、9mA 双通道运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1818/LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的器件，LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的出色转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时，放大器可实现稳定的单位增益，而无需使用一个串联电阻器。对于一个 2VP-P 输出和数值为 2 的增益时，谐波失真在高达 5MHz 的频率条件下为 -85dBc。

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装；LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。

特点
  • 400MHz 增益带宽乘积
  • 2500V/μs 转换速率
  • -85dBc 失真 (在 5MHz)
  • 每个放大器的电源电流为 9mA
  • 6nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 8μA 最大输入偏置电流
  • 800nA 最大输入失调电流
  • 40mA 最小输出电流，VOUT = ±3V
  • ±3.5V 最小输入 CMR，VS = ±5V
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围：-40ºC 至 85ºC
  • 扁平 (高度仅 1mm) TSOT-23 (ThinSOTTM) 封装
    • 应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 通信接收器
  • 电缆驱动器
  • 数据采集系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1819CMS8 MS-8 C $2.28 $1.60
    LT1819CMS8#PBF MS-8 C $2.28 $1.60
    LT1819CMS8#TR MS-8 C $1.66
    LT1819CMS8#TRPBF MS-8 C $1.66
    LT1819CS8 SO-8 C $2.28 $1.60
    LT1819CS8#PBF SO-8 C $2.28 $1.60
    LT1819CS8#TR SO-8 C $1.66
    LT1819CS8#TRPBF SO-8 C $1.66
    LT1819IMS8 MS-8 I $2.73 $1.92
    LT1819IMS8#PBF MS-8 I $2.73 $1.92
    LT1819IMS8#TR MS-8 I $1.98
    LT1819IMS8#TRPBF MS-8 I $1.98
    LT1819IS8 SO-8 I $2.73 $1.92
    LT1819IS8#PBF SO-8 I $2.73 $1.92
    LT1819IS8#TR SO-8 I $1.98
    LT1819IS8#TRPBF SO-8 I $1.98
