LTC4081 - 具 NTC 输入和 300mA 同步降压型转换器的 500mA 锂离子电池充电器

LTC4081 - 具 NTC 输入和 300mA 同步降压型转换器的 500mA 锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

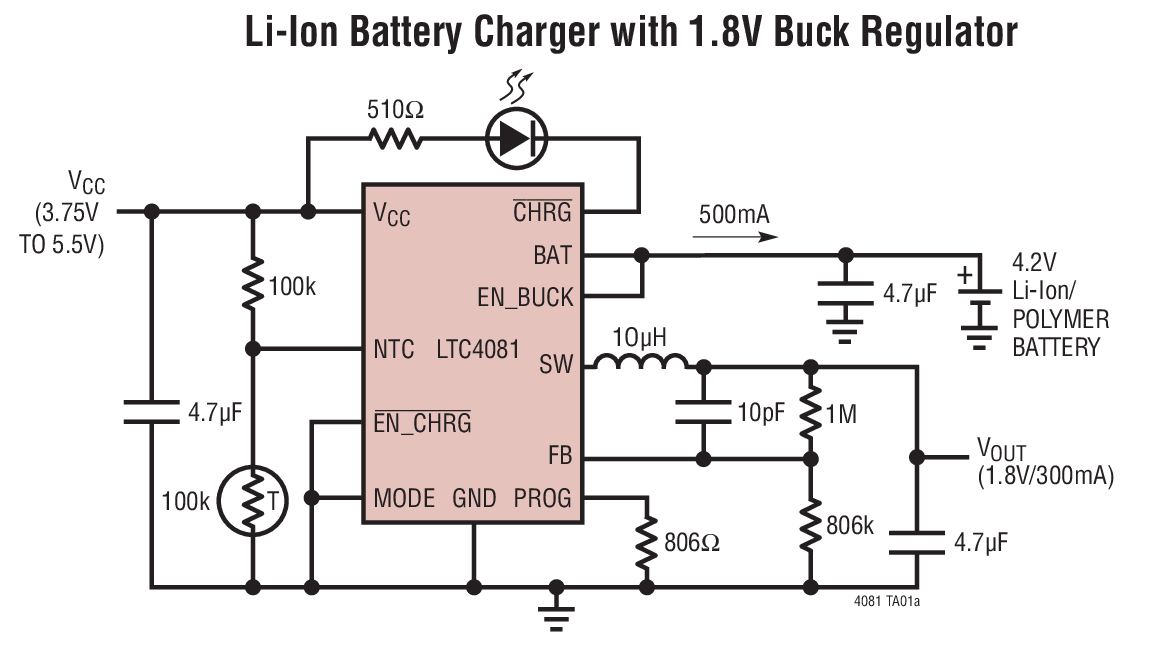

LTC4081 是一款用于给单节 4.2V 锂离子 / 锂聚合物电池充电的完整恒定电流 / 恒定电压线性电池充电器，其具有一个集成型 300mA 同步降压转换器。3mm x 3mm DFN 封装和低外部组件数目使得 LTC4081 特别适合于便携式应用。而且，LTC4081 还是专门为在 USB 电源规范内工作而设计的。

当充电电流降至其编程值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部 4.5 小时定时器负责终止充电周期。此外，全功能 LTC4081 电池充电器还包括涓流充电、自动再充电和软起动功能 (以限制浪涌电流) 以及一个用于监视电池温度的 NTC 热敏电阻输入。

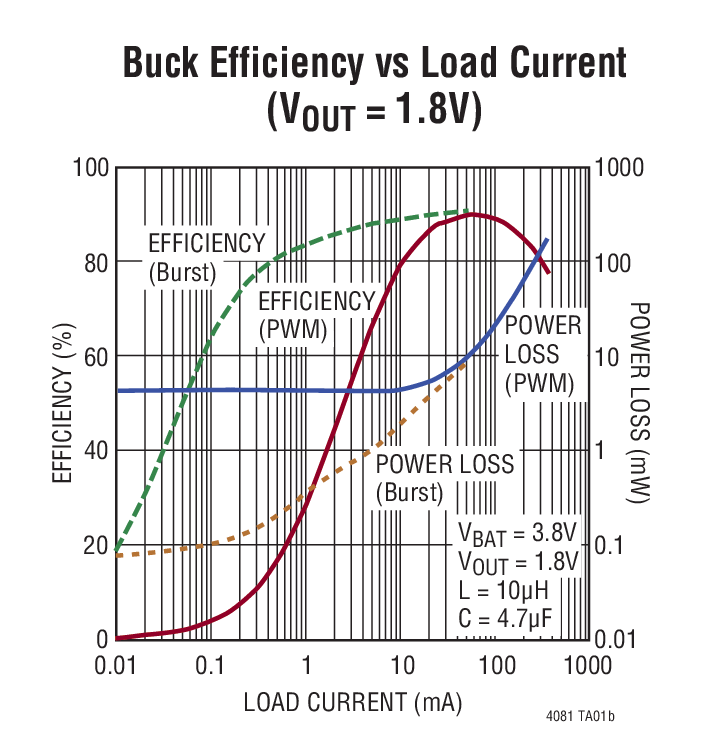

LTC4081 集成了一个由 BAT 引脚供电的同步降压型转换器。其具有一个可调输出电压，并能够提供高达 300mA 的负载电流。另外，该降压型转换器还拥有低电流高效率突发模式操作功能，可由 MODE 引脚来选择。

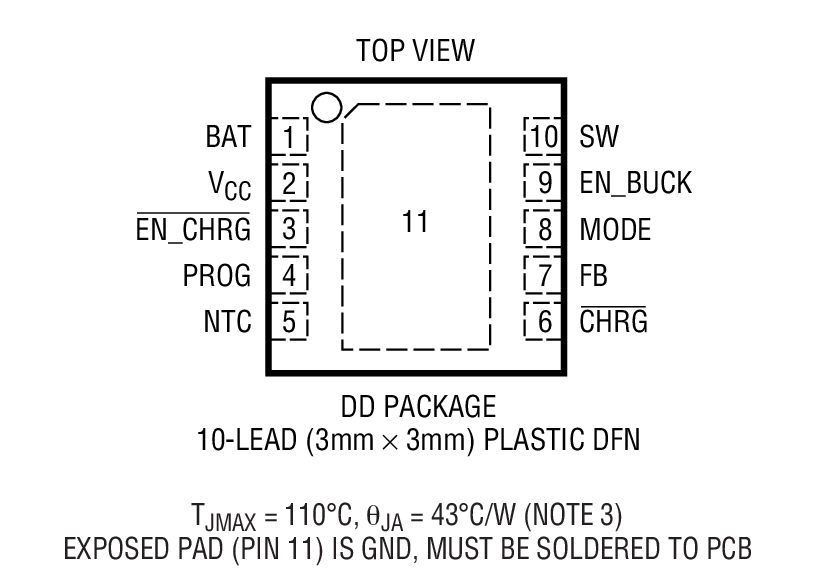

LTC4081 采用 10 引脚、扁平 (仅高 0.75mm) 3mm x 3mm DFN 封装。

特点

恒定电流 / 恒定电压操作和热反馈功能使充电速率最大化并且无过热风险

用于充电终止的内部 4.5 小时安全定时器

5% 准确度的可编程充电电流高达 500mA

NTC 热敏电阻输入以实现适宜温度充电

C/10 充电电流检测输出

停机模式中的电源电流为 5µA

应用

无线头戴式耳机
