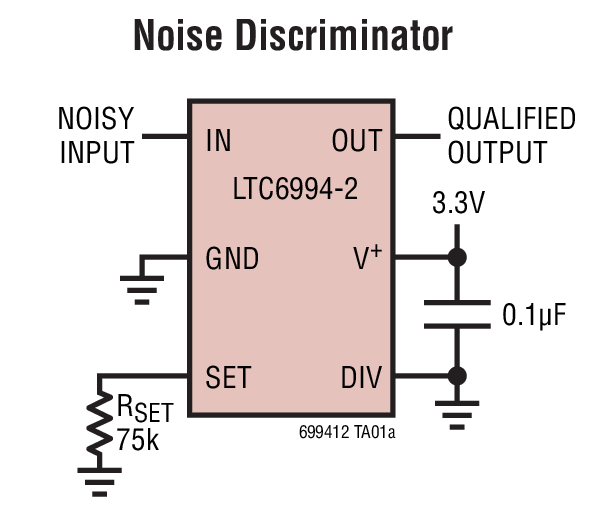

LTC6994-2典型应用图例一

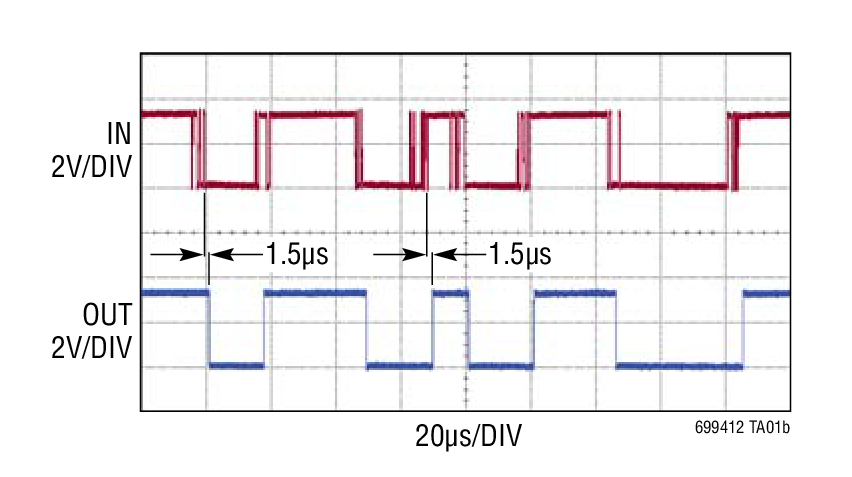

LTC6994-2典型应用图例二
LTC6994-2 - 封装图解：
LTC6994-2封装图解一

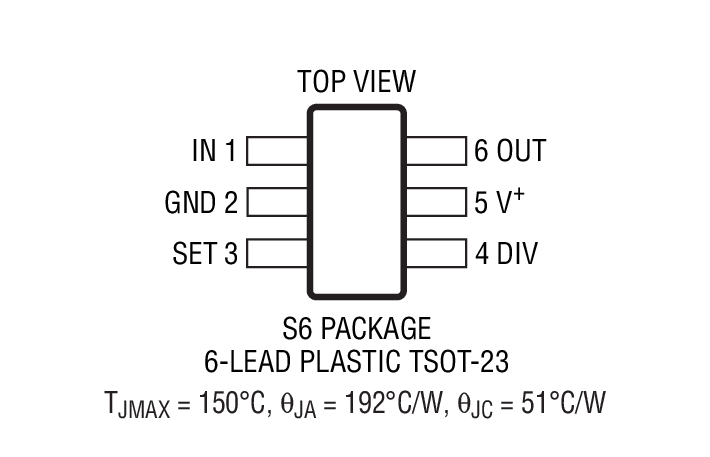

LTC6994-2封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6994-2介绍

LTC6994-2 - LTC6994-2是TimerBlox：延迟模块 / 防反跳器

LTC6994-2是LINEAR凌力尔特公司的一款TimerBlox产品，LTC6994-2是LTC6994-2是TimerBlox：延迟模块 / 防反跳器，本站介绍了LTC6994-2的封装应用图解、特点和优点、功能等，并给出了与LTC6994-2相关的LINEAR元器件型号供参考。

LTC6994-2 - LTC6994-2是TimerBlox：延迟模块 / 防反跳器 - TimerBlox - 航天和严酷环境 - 凌力尔特

LTC6994-2 - TimerBlox：延迟模块 / 防反跳器

LTC6994 - TimerBlox：延迟模块 / 防反跳器 - Linear Technology（凌力尔特）

功能描述

LTC6994 是一款可编程延迟模块，具有一个 1μs 至 33.6s 的延迟范围。LTC6994 隶属于 TimerBlox 通用型硅定时器件系列。

单个电阻器 RSET 编程一个内部主振荡器频率，从而设置 LTC6994 的时基。输入至输出延迟由该主振荡器和一个内部时钟分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值) :


在延迟了上升和 / 或下降变换之后，输出 (OUT) 将跟随输入 (IN)。LTC6994-1 将延迟上升沿或下降沿。LTC6994-2 将延迟上升及下降变换，并增添了用于使输出反相的选项。


LTC6994 还具备通过一个单独的控制电压来动态地调节延迟时间的能力。

有关 LTC6994 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。


特点
  • 延迟范围：1μs 至 33.6s
  • 利用 1~3 个电阻器进行配置
  • 最大延迟误差： － < 2.3% (对于延迟> 512μs) － < 3.4% (对于延迟 = 8μs 至 512μs) － < 5.1% (对于延迟 = 1μs 至 8μs)
  • 延迟一个或两个上升 / 下降沿
  • 2.25V 至 5.5V 单电源操作
  • 70μA 电源电流 (在 10μs 延迟)
  • 500μs 启动时间
  • CMOS 输出驱动器可供应 / 吸收 20mA 电流
  • -55°C 至 125°C 工作温度范围
  • 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装
    • 应用
  • 噪声鉴别器 / 脉冲查验器
  • 延迟匹配
  • 开关去抖动
  • 高振动、高加速度环境
  • 便携式和电池供电型设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6994CDCB-1#PBF 2x3 DFN-6 C $1.88
    LTC6994CDCB-1#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6994CDCB-1#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6994CDCB-2#PBF 2x3 DFN-6 C $1.88
    LTC6994CDCB-2#TRMPBF 2x3 DFN-6 C $1.88 $1.40
    LTC6994CDCB-2#TRPBF 2x3 DFN-6 C $1.88 $1.35
    LTC6994CS6-1#PBF SOT-23 C $1.88
    LTC6994CS6-1#TRMPBF SOT-23 C $1.88 $1.40
    LTC6994CS6-1#TRPBF SOT-23 C $1.88 $1.35
    LTC6994CS6-2#PBF SOT-23 C $1.88
    LTC6994CS6-2#TRMPBF SOT-23 C $1.88 $1.40
    LTC6994CS6-2#TRPBF SOT-23 C $1.88 $1.35
    LTC6994HDCB-1#PBF 2x3 DFN-6 H $2.63
    LTC6994HDCB-1#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6994HDCB-1#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6994HDCB-2#PBF 2x3 DFN-6 H $2.63
    LTC6994HDCB-2#TRMPBF 2x3 DFN-6 H $2.63 $1.94
    LTC6994HDCB-2#TRPBF 2x3 DFN-6 H $2.63 $1.89
    LTC6994HS6-1#PBF SOT-23 H $2.63
    LTC6994HS6-1#TRMPBF SOT-23 H $2.63 $1.94
    LTC6994HS6-1#TRPBF SOT-23 H $2.63 $1.89
    LTC6994HS6-2#PBF SOT-23 H $2.63
    LTC6994HS6-2#TRMPBF SOT-23 H $2.63 $1.94
    LTC6994HS6-2#TRPBF SOT-23 H $2.63 $1.89
    LTC6994IDCB-1#PBF 2x3 DFN-6 I $2.16
    LTC6994IDCB-1#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6994IDCB-1#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6994IDCB-2#PBF 2x3 DFN-6 I $2.16
    LTC6994IDCB-2#TRMPBF 2x3 DFN-6 I $2.16 $1.60
    LTC6994IDCB-2#TRPBF 2x3 DFN-6 I $2.16 $1.55
    LTC6994IS6-1#PBF SOT-23 I $2.16
    LTC6994IS6-1#TRMPBF SOT-23 I $2.16 $1.60
    LTC6994IS6-1#TRPBF SOT-23 I $2.16 $1.55
    LTC6994IS6-2#PBF SOT-23 I $2.16
    LTC6994IS6-2#TRM SOT-23 I $2.16 $1.60
    LTC6994IS6-2#TRMPBF SOT-23 I $2.16 $1.60
    LTC6994IS6-2#TRPBF SOT-23 I $2.16 $1.55
    LTC6994MPS6-1#PBF SOT-23 MP $5.64
    LTC6994MPS6-1#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6994MPS6-1#TRPBF SOT-23 MP $5.64 $4.05
    LTC6994MPS6-2#PBF SOT-23 MP $5.64
    LTC6994MPS6-2#TRMPBF SOT-23 MP $5.64 $4.10
    LTC6994MPS6-2#TRPBF SOT-23 MP $5.64 $4.05
