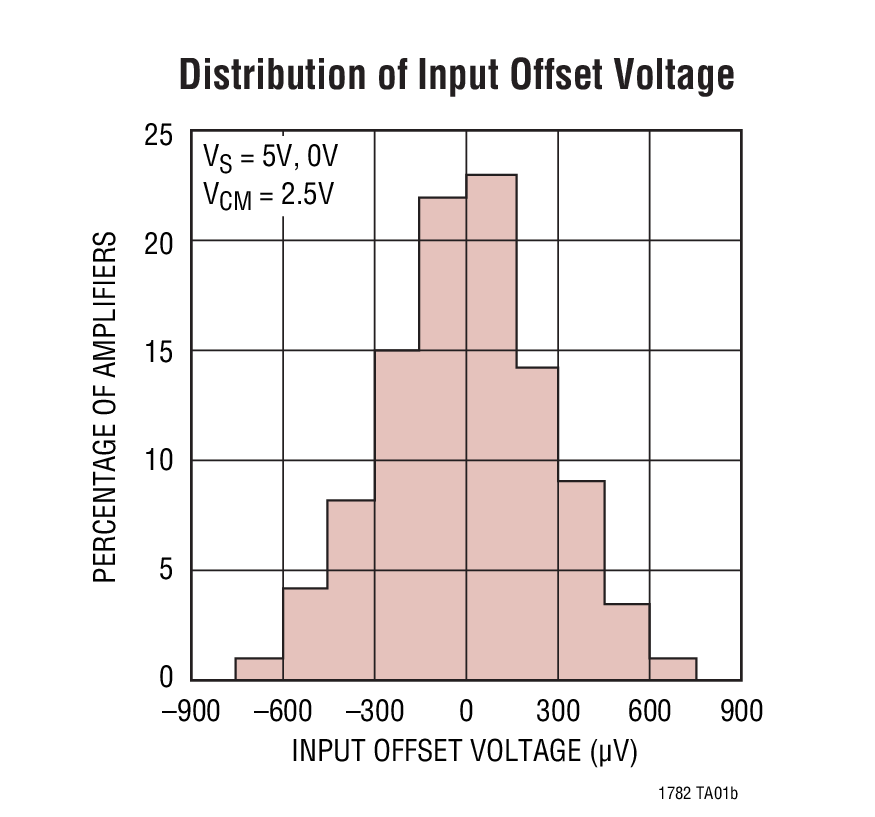

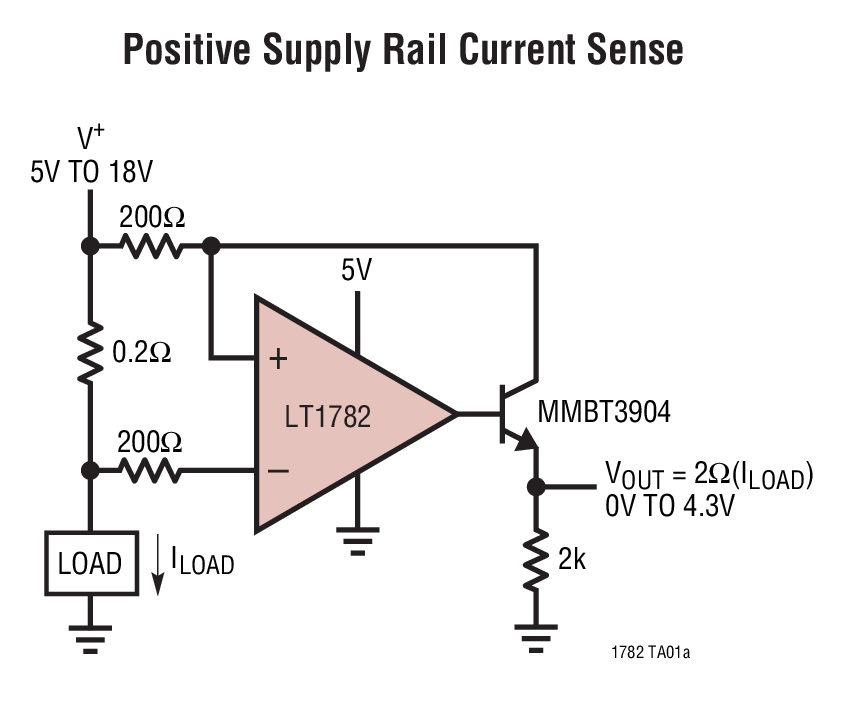

LT1782 - 典型应用图例：

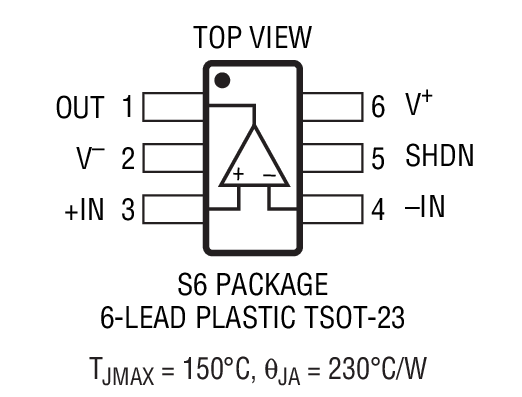

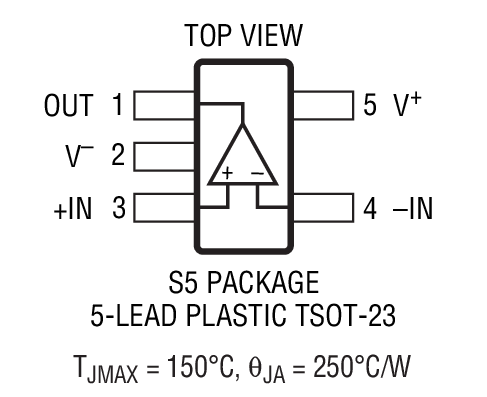

LT1782 - 封装图解：

LT1782 - LT1782是采用 SOT-23 封装的微功率、Over-The-Top、轨至轨输入和输出运放

LT1782是Linear公司的一款低功率放大器产品，LT1782是采用 SOT-23 封装的微功率、Over-The-Top、轨至轨输入和输出运放，本站介绍了LT1782的封装应用图解、特点和优点、功能等，并给出了与LT1782相关的凌力尔特元器件型号供参考。

LT1782 - 采用 SOT-23 封装的微功率、Over-The-Top、轨至轨输入和输出运放

LT1782 - 采用 SOT-23 封装的微功率、Over-The-Top、轨至轨输入和输出运放 - Linear Technology（凌力尔特）

功能描述

LT1782 是一款采用小外形 SOT-23 封装的 200kHz 运放，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 55µA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可忽略不计。

LT1782 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 时也不例外)。

LT1782 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5µA。LT1782 运放采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较高速度的应用，请查阅 LT1783。

特点

可在输入高于 V+ 的条件下运作

轨至轨输入和输出

微功率：55µA 电源电流 (最大值)

工作电压范围：-40°C 至 125°C

扁平 (高度仅 1mm) ThinSOTTM 封装

低输入失调电压：800µV (最大值)

单电源输入范围：0V 至 18V

高输出电流：18mA (最小值)

技术规格针对 3V、5V 和 ±5V 电源而拟订

在 6 引脚版本上提供输出停机功能

反向电池保护至 18V

高电压增益：1500V/mV

增益带宽乘积：200kHz

转换速率：0.07V/µs

应用

便携式仪表

电池或太阳能供电型系统

传感器调理

电源电流检测

电池监视

MUX 放大器

4mA 至 20mA 发送器
