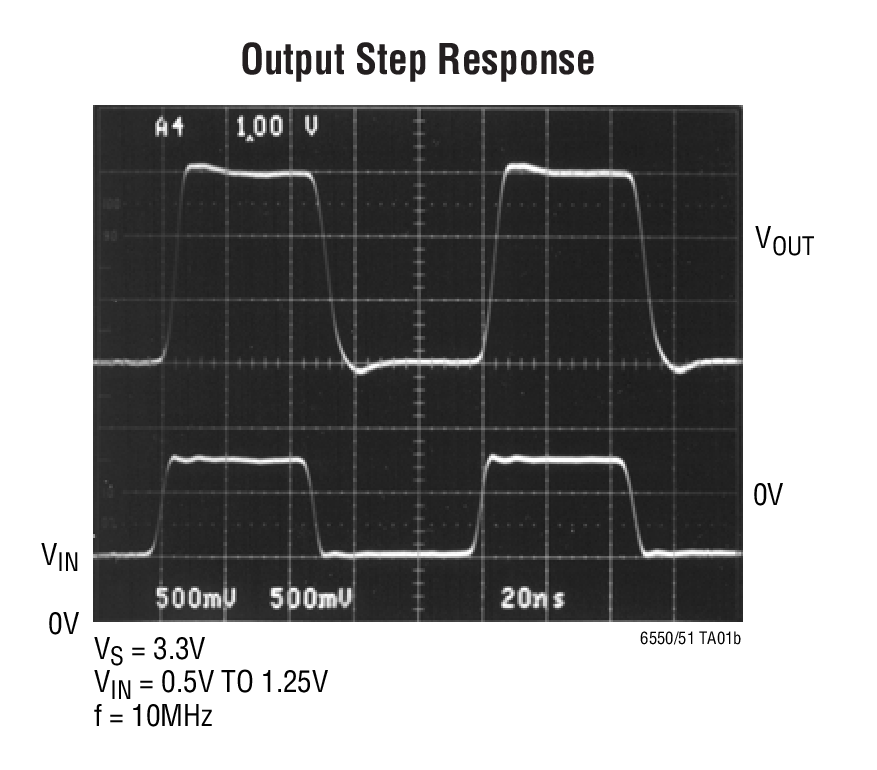

LT6550典型应用图例一
LT6550典型应用图例二
LT6550 - 封装图解:

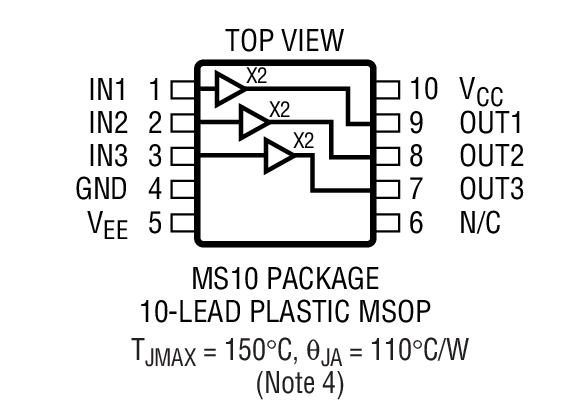

LT6550封装图解一
LT6550封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6550介绍
LT6550 - LT6550是 3.3V 三路视频放大器

LT6550是Linear公司的一款高速放大器产品,LT6550是 3.3V 三路视频放大器,本站介绍了LT6550的封装应用图解、特点和优点、功能等,并给出了与LT6550相关的凌力尔特元器件型号供参考。

LT6550 - 3.3V 三路视频放大器

LT6550 - 3.3V 三路视频放大器 - Linear Technology(凌力尔特)

功能描述

LT6550 / LT6551 是 3.3V 三路和四路高速视频放大器。这些电压反馈放大器可驱动双终接 50Ω 或 75Ω 电缆并针对一个数值为 2 的固定增益进行配置,因而免除了 6 个或 8 个外部增益设定电阻器。LT6550 / LT6551 具有 110MHz –3dB 带宽、高摆率和快速稳定特性,从而使其非常适合于 RGB 视频处理。

LT6551 四路器件专为单电源运作而设计,而 LT6550 三路器件则可采用单电源或分离型电源来供电。当采用单 3.3V 电源时,输入电压范围从地电位扩展至 1.55V 且输出摆动至电源电压的 400mV 以内,同时驱动一个 150Ω 负载。由于拥有这些特性,再加上能够在无需对输入信号进行 AC 耦合或电平移位的情况下接受 RGB 视频信号,因此使得 LT6550 / LT6551 成为低电压视频应用的理想选择。

LT6550 和 LT6551 均采用小型 10 引脚 MSOP 封装,并利用了一种直通式引出脚配置。其小占板面积可实现紧凑型高性能视频放大器解决方案。

特点
  • 采用 3V至 12.6V 单电源供电运作
  • 小型 (3mm x 5mm) MSOP 10 引脚封装
  • 用于增益为 2 的内部电阻器
  • 340V/μs 摆率
  • 110MHz –3dB 带宽
  • 30MHz 平坦至 0.25dB
  • 3% 稳定时间:20ns
  • 输入共模范围包括地电位
  • 轨至轨输出
  • 高输出驱动:60mA
  • 工作温度范围:–40ºC 至 85ºC
  • 24 位 RGB
  • 应用
  • 汽车显示器
  • 可兼容 LCD 和 CRT
  • RGB 放大器
  • 同轴电缆驱动器
  • 低电压高速信号处理
  • 机顶盒
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6550CMS MS-10 C $2.50 $1.75
    LT6550CMS#PBF MS-10 C $2.50 $1.75
    LT6550CMS#TR MS-10 C $1.81
    LT6550CMS#TRPBF MS-10 C $1.81
    LT6550IMS MS-10 I $3.20 $2.20
    LT6550IMS#PBF MS-10 I $3.20 $2.20
    LT6550IMS#TR MS-10 I $2.26
    LT6550IMS#TRPBF MS-10 I $2.26
