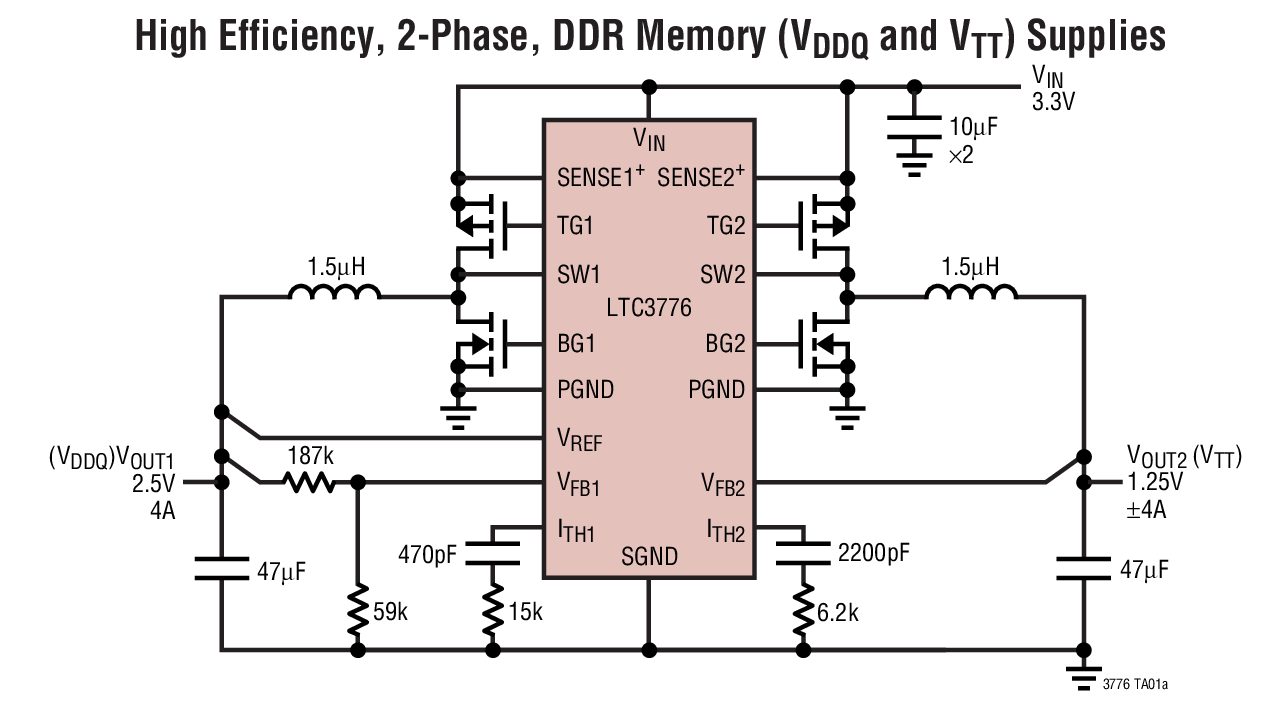

LTC3776典型应用图例一

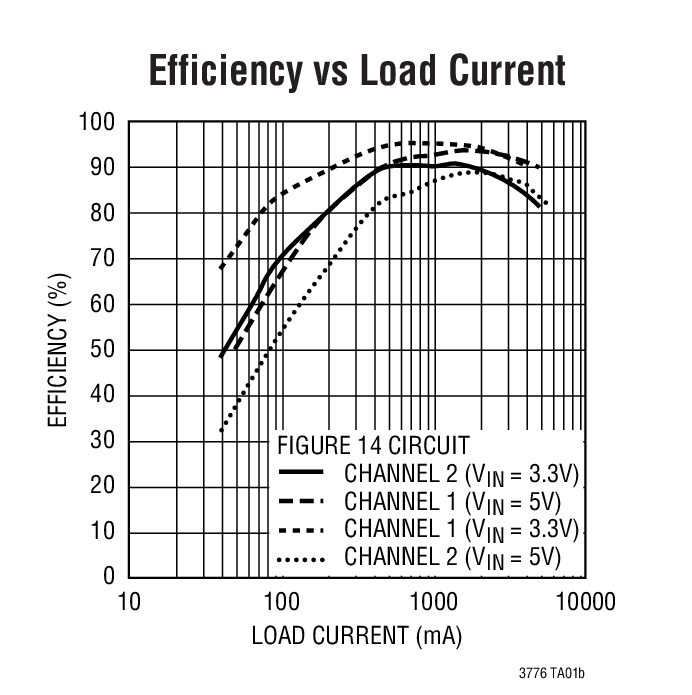

LTC3776典型应用图例二
LTC3776 - 封装图解：

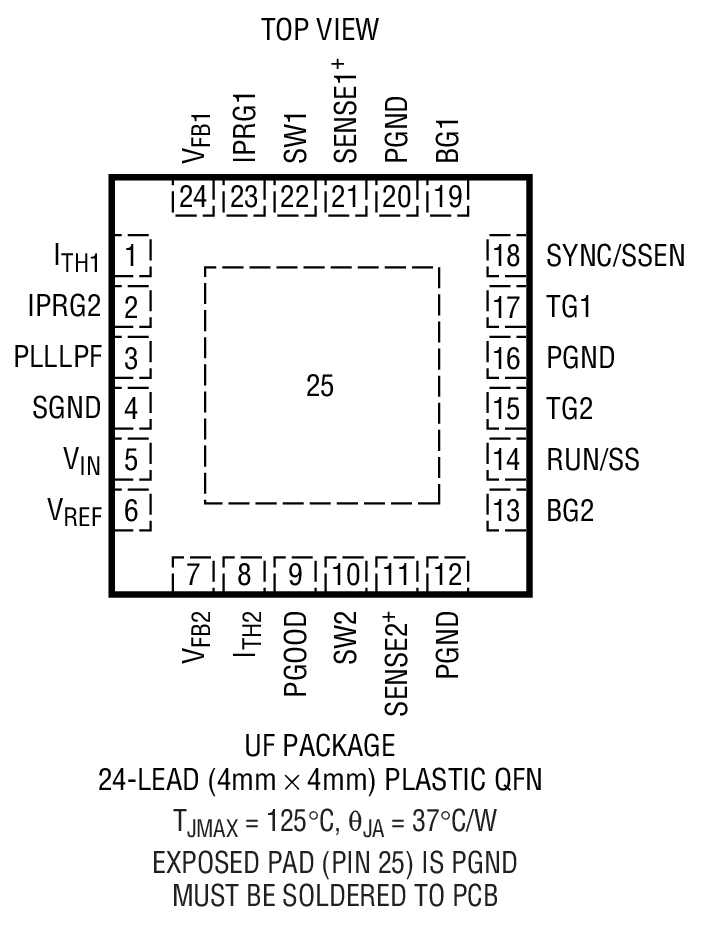

LTC3776封装图解一

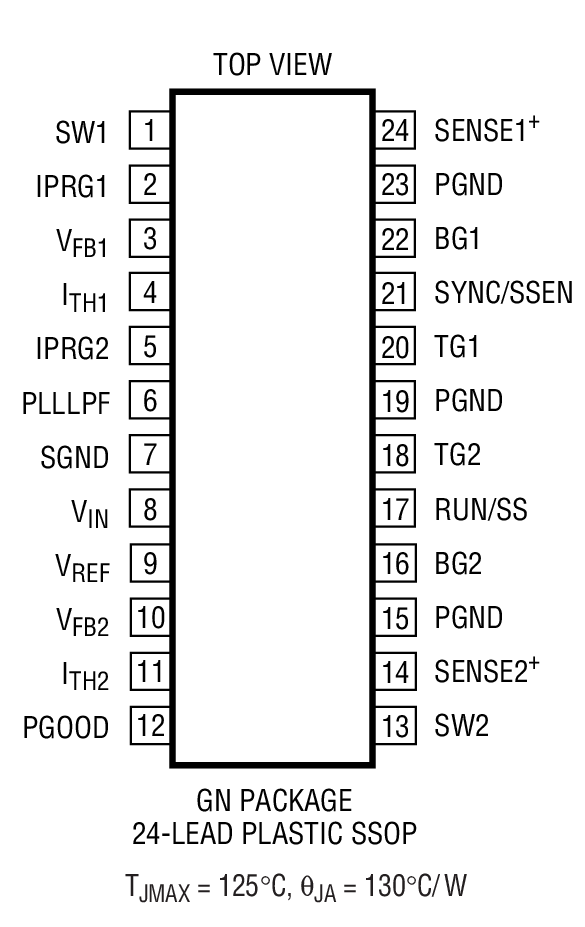

LTC3776封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3776介绍

LTC3776 - LTC3776是用于 DDR/QDR 存储器终端的双输出、两相、No RSENSETM 同步控制器

LTC3776是LINEAR凌力尔特公司的一款DDR 存储器 / 总线终端产品，LTC3776是LTC3776是用于 DDR/QDR 存储器终端的双输出、两相、No RSENSETM 同步控制器，本站介绍了LTC3776的封装应用图解、特点和优点、功能等，并给出了与LTC3776相关的LINEAR元器件型号供参考。

LTC3776 - LTC3776是用于 DDR/QDR 存储器终端的双输出、两相、No RSENSETM 同步控制器 - DDR 存储器 / 总线终端 - 电源管理 - 凌力尔特

LTC3776 - 用于 DDR/QDR 存储器终端的双输出、两相、No RSENSETM 同步控制器

LTC3776 - 用于 DDR/QDR 存储器终端的双输出、两相、No RSENSETM 同步控制器 - Linear Technology（凌力尔特）

功能描述
LTC3776 是一款面向 DDR/QDR 存储器终端应用的两相、双输出同步降压型开关稳压控制器。第二个控制器负责将其输出电压调节至 1/2 VREF，并提供了对称的输出电压供应和吸收能力。

无检测电阻器 (No RSENSE) 型恒定频率电流模式架构免除了增设检测电阻器的需要，并改善了效率。通过使两个控制器异相工作，最大限度地降低了由输入电容的 ESR 所引起的功耗和噪声。

开关频率可被设置为高达 750kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以从外部对 LTC3776 的开关频率进行同步处理 (同步范围为 250kHz 至 850kHz)，也可启用扩频操作。强制连续操作可降低噪声和 RF 干扰。在内部提供了 VOUT1 的软起动周期，并可采用一个外部电容器来延长该周期。

LTC3776 采用纤巧的耐热增强型 (4mm x 4mm) QFN 封装或 24 引脚SSOP 窄体封装。
特点
  • 无需电流检测电阻器
  • 异相控制器减小了所需的输入电容
  • VOUT2 跟踪 1/2 VREF
  • 对称的输出电流供应/吸收能力 (VOUT2)
  • 扩频操作 (当被使能时)
  • 宽 VIN 范围：2.75V 至 9.8V
  • 恒定频率电流模式操作
  • 0.6V±1.5% 电压基准 (VOUT1)
  • 低压差操作：100% 占空比
  • 用于频率锁定或调节的真正 PLL
  • 内部软起动电路
  • 电源良好输出电压监视器
  • 输出过压保护
  • 微功率停机模式：IQ = 9μA
  • 纤巧型扁平（4mm x 4mm）QFN 封装和窄体 SSOP 封装
    • 应用
  • DDR、DDR II 和 QDR 存储器
  • SSTL、HSTL 终端电源
  • 服务器、RAID 系统
  • 分布式 DC 电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3776EGN SSOP-24 E $5.36 $3.75
    LTC3776EGN#PBF SSOP-24 E $5.36 $3.75
    LTC3776EGN#TR SSOP-24 E $3.85
    LTC3776EGN#TRPBF SSOP-24 E $3.85
    LTC3776EUF 4x4 QFN-24 E $5.36 $3.75
    LTC3776EUF#PBF 4x4 QFN-24 E $5.36 $3.75
    LTC3776EUF#TR 4x4 QFN-24 E $3.85
    LTC3776EUF#TRPBF 4x4 QFN-24 E $3.85
