LT1461CCS8-5技术文档下载:
LT1461CCS8-5技术文档产品手册下载
LT1461CCS8-5 - 典型应用图例:

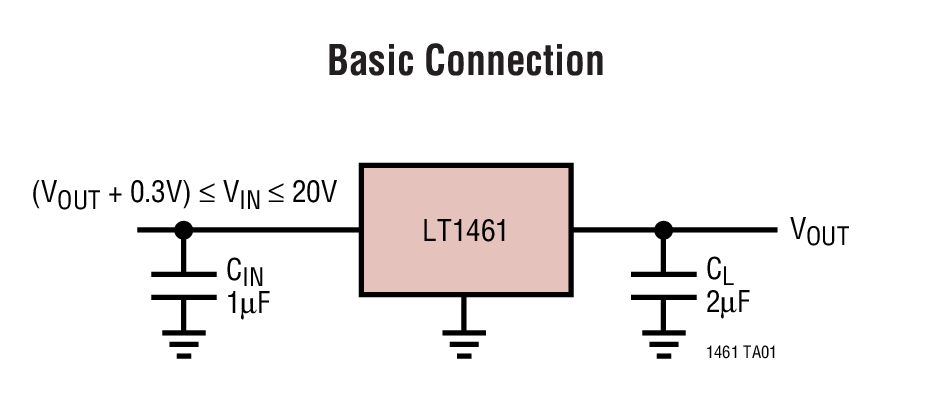

LT1461CCS8-5典型应用图例一

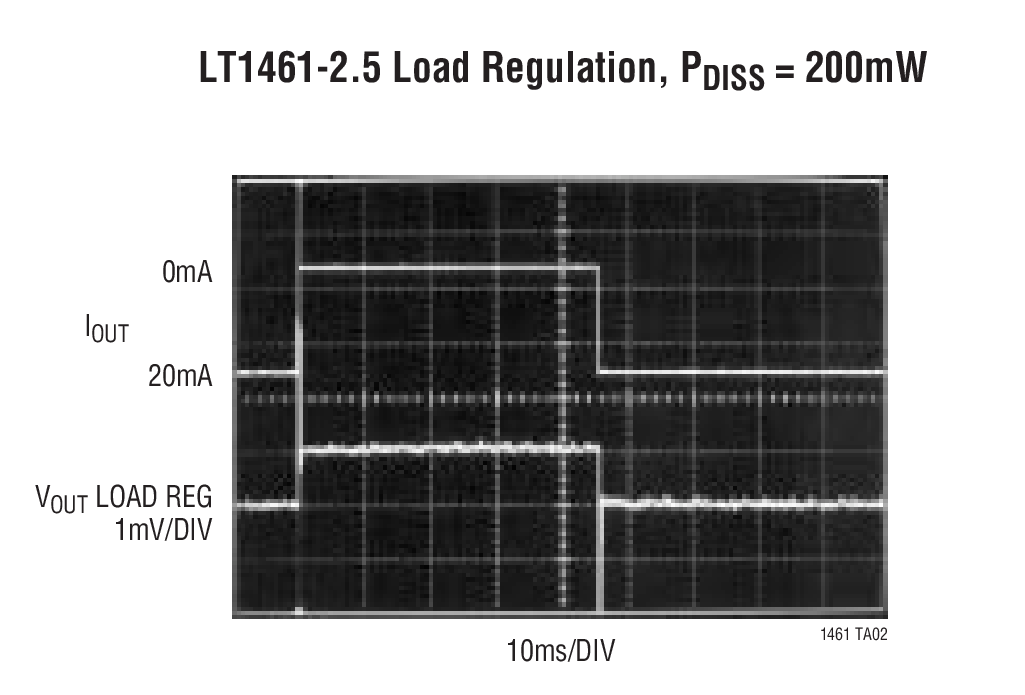

LT1461CCS8-5典型应用图例二
LT1461CCS8-5 - 封装图解:

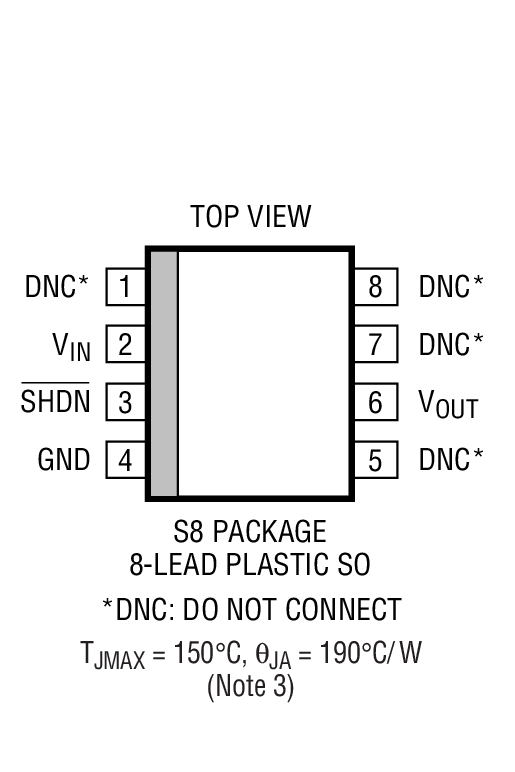

LT1461CCS8-5封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1461CCS8-5介绍
LT1461CCS8-5 - LT1461CCS8-5是微功率、精准、低压差、串联电压基准系列

LT1461CCS8-5是Linear公司的一款串联基准产品,LT1461CCS8-5是微功率、精准、低压差、串联电压基准系列,本站介绍了LT1461CCS8-5的封装应用图解、特点和优点、功能等,并给出了与LT1461CCS8-5相关的凌力尔特元器件型号供参考。

LT1461CCS8-5 - 微功率、精准、低压差、串联电压基准系列

LT1461 - 微功率、精准、低压差、串联电压基准系列 - Linear Technology(凌力尔特)

功能描述

LT1461 是一个低压差微功率带隙基准系列,它兼具非常高的准确度和低漂移、以及低电源电流和高输出驱动。这些串联基准采用了先进的曲率补偿方法 (以获得低温度系数) 和经修整的精准薄膜电阻器 (用于实现高输出准确度)。LT1461 系列仅吸收 35μA 的电源电流,因而使其成为低功率和便携式应用的理想选择;然而,其 50mA 的高输出驱动电流则使其很适合于较高的功率要求,例如:精准稳压器。

在低功率应用中,一个 <300mV 的低压差电压可确保最大的电池寿命,同时保持完整的基准性能。电压调整率几乎是不能测量的,而非常优越的负载和热调整性能将不会导致系统误差预算的显著增加。停机功能可用于满负载电流的开关操作以及系统断电。热停机功能可保护器件免遭过载情况的损坏。LT1461 可提供 2.5V、3V、3.3V、4.096V 和 5V 选项。

特点
  • 修整至高准确度:0.04% (最大值)
  • 低漂移:3ppm/ºC (最大值)
  • 低电源电流:50μA (最大值)
  • 高输出电流:50mA (最小值)
  • 低压差电压:300mV (最大值)
  • 卓越的热调整性能
  • 电源关断
  • 热限制
  • 所有器件保证工作在 –40ºC 至 125ºC
  • 电压选项:2.5V、3V、3.3V、4.096V 和 5V
  • 应用
  • A/D 和 D/A 转换器
  • 精准稳压器
  • 手持式仪器
  • 电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1461ACS8-2.5 SO-8 C $7.68 $5.10
    LT1461ACS8-2.5#PBF SO-8 C $7.68 $5.10
    LT1461ACS8-2.5#TR SO-8 C $5.16
    LT1461ACS8-2.5#TRPBF SO-8 C $5.16
    LT1461ACS8-3 SO-8 C $9.20 $6.10
    LT1461ACS8-3.3 SO-8 C $9.20 $6.10
    LT1461ACS8-3.3#PBF SO-8 C $9.20 $6.10
    LT1461ACS8-3.3#TR SO-8 C $6.16
    LT1461ACS8-3.3#TRPBF SO-8 C $6.16
    LT1461ACS8-3#PBF SO-8 C $9.20 $6.10
    LT1461ACS8-3#TR SO-8 C $6.16
    LT1461ACS8-3#TRPBF SO-8 C $6.16
    LT1461ACS8-4 SO-8 C $7.68 $5.10
    LT1461ACS8-4#PBF SO-8 C $7.68 $5.10
    LT1461ACS8-4#TR SO-8 C $5.16
    LT1461ACS8-4#TRPBF SO-8 C $5.16
    LT1461ACS8-5 SO-8 C $7.68 $5.10
    LT1461ACS8-5#PBF SO-8 C $7.68 $5.10
    LT1461ACS8-5#TR SO-8 C $5.16
    LT1461ACS8-5#TRPBF SO-8 C $5.16
    LT1461AIS8-2.5 SO-8 I $8.21 $5.40
    LT1461AIS8-2.5#PBF SO-8 I $8.21 $5.40
    LT1461AIS8-2.5#TR SO-8 I $5.46
    LT1461AIS8-2.5#TRPBF SO-8 I $5.46
    LT1461AIS8-3 SO-8 I $9.82 $6.50
    LT1461AIS8-3.3 SO-8 I $9.82 $6.50
    LT1461AIS8-3.3#PBF SO-8 I $9.82 $6.50
    LT1461AIS8-3.3#TR SO-8 I $6.56
    LT1461AIS8-3.3#TRPBF SO-8 I $6.56
    LT1461AIS8-3#PBF SO-8 I $9.82 $6.50
    LT1461AIS8-3#TR SO-8 I $6.56
    LT1461AIS8-3#TRPBF SO-8 I $6.56
    LT1461AIS8-4 SO-8 I $8.21 $5.40
    LT1461AIS8-4#PBF SO-8 I $8.21 $5.40
    LT1461AIS8-4#TR SO-8 I $5.46
    LT1461AIS8-4#TRPBF SO-8 I $5.46
    LT1461AIS8-5 SO-8 I $8.21 $5.40
    LT1461AIS8-5#PBF SO-8 I $8.21 $5.40
    LT1461AIS8-5#TR SO-8 I $5.46
    LT1461AIS8-5#TRPBF SO-8 I $5.46
    LT1461BCS8-2.5 SO-8 C $5.27 $3.50
    LT1461BCS8-2.5#PBF SO-8 C $5.27 $3.50
    LT1461BCS8-2.5#TR SO-8 C $3.56
    LT1461BCS8-2.5#TRPBF SO-8 C $3.56
    LT1461BCS8-3 SO-8 C $5.25 $4.20
    LT1461BCS8-3.3 SO-8 C $5.25 $4.20
    LT1461BCS8-3.3#PBF SO-8 C $5.25 $4.20
    LT1461BCS8-3.3#TR SO-8 C $4.26
    LT1461BCS8-3.3#TRPBF SO-8 C $4.26
    LT1461BCS8-3#PBF SO-8 C $5.25 $4.20
    LT1461BCS8-3#TR SO-8 C $4.26
    LT1461BCS8-3#TRPBF SO-8 C $4.26
    LT1461BCS8-4 SO-8 C $5.27 $3.50
    LT1461BCS8-4#PBF SO-8 C $5.27 $3.50
    LT1461BCS8-4#TR SO-8 C $3.56
    LT1461BCS8-4#TRPBF SO-8 C $3.56
    LT1461BCS8-5 SO-8 C $5.27 $3.50
    LT1461BCS8-5#PBF SO-8 C $5.27 $3.50
    LT1461BCS8-5#TR SO-8 C $3.56
    LT1461BCS8-5#TRPBF SO-8 C $3.56
    LT1461BIS8-2.5 SO-8 I $5.80 $3.85
    LT1461BIS8-2.5#PBF SO-8 I $5.80 $3.85
    LT1461BIS8-2.5#TR SO-8 I $3.91
    LT1461BIS8-2.5#TRPBF SO-8 I $3.91
    LT1461BIS8-3 SO-8 I $6.96 $4.60
    LT1461BIS8-3.3 SO-8 I $6.96 $4.60
    LT1461BIS8-3.3#PBF SO-8 I $6.96 $4.60
    LT1461BIS8-3.3#TR SO-8 I $4.66
    LT1461BIS8-3.3#TRPBF SO-8 I $4.66
    LT1461BIS8-3#PBF SO-8 I $6.96 $4.60
    LT1461BIS8-3#TR SO-8 I $4.66
    LT1461BIS8-3#TRPBF SO-8 I $4.66
    LT1461BIS8-4 SO-8 I $5.80 $3.85
    LT1461BIS8-4#PBF SO-8 I $5.80 $3.85
    LT1461BIS8-4#TR SO-8 I $3.91
    LT1461BIS8-4#TRPBF SO-8 I $3.91
    LT1461BIS8-5 SO-8 I $5.80 $3.85
    LT1461BIS8-5#PBF SO-8 I $5.80 $3.85
    LT1461BIS8-5#TR SO-8 I $3.91
    LT1461BIS8-5#TRPBF SO-8 I $3.91
    LT1461CCS8-2.5 SO-8 C $1.95 $1.50
    LT1461CCS8-2.5#PBF SO-8 C $1.95 $1.50
    LT1461CCS8-2.5#TR SO-8 C $1.56
    LT1461CCS8-2.5#TRPBF SO-8 C $1.56
    LT1461CCS8-3 SO-8 C $1.95 $1.50
    LT1461CCS8-3.3 SO-8 C $1.95 $1.50
    LT1461CCS8-3.3#PBF SO-8 C $1.95 $1.50
    LT1461CCS8-3.3#TR SO-8 C $1.56
    LT1461CCS8-3.3#TRPBF SO-8 C $1.56
    LT1461CCS8-3#PBF SO-8 C $1.95 $1.50
    LT1461CCS8-3#TR SO-8 C $1.56
    LT1461CCS8-3#TRPBF SO-8 C $1.56
    LT1461CCS8-4 SO-8 C $1.95 $1.50
    LT1461CCS8-4#PBF SO-8 C $1.95 $1.50
    LT1461CCS8-4#TR SO-8 C $1.56
    LT1461CCS8-4#TRPBF SO-8 C $1.56
    LT1461CCS8-5 SO-8 C $1.95 $1.50
    LT1461CCS8-5#PBF SO-8 C $1.95 $1.50
    LT1461CCS8-5#TR SO-8 C $1.56
    LT1461CCS8-5#TRPBF SO-8 C $1.56
    LT1461CIS8-2.5 SO-8 I $2.45 $1.75
    LT1461CIS8-2.5#PBF SO-8 I $2.45 $1.75
    LT1461CIS8-2.5#TR SO-8 I $1.81
    LT1461CIS8-2.5#TRPBF SO-8 I $1.81
    LT1461CIS8-3 SO-8 I $2.45 $1.75
    LT1461CIS8-3.3 SO-8 I $2.45 $1.75
    LT1461CIS8-3.3#PBF SO-8 I $2.45 $1.75
    LT1461CIS8-3.3#TR SO-8 I $1.81
    LT1461CIS8-3.3#TRPBF SO-8 I $1.81
    LT1461CIS8-3#PBF SO-8 I $2.45 $1.75
    LT1461CIS8-3#TR SO-8 I $1.81
    LT1461CIS8-3#TRPBF SO-8 I $1.81
    LT1461CIS8-4 SO-8 I $2.45 $1.75
    LT1461CIS8-4#PBF SO-8 I $2.45 $1.75
    LT1461CIS8-4#TR SO-8 I $1.81
    LT1461CIS8-4#TRPBF SO-8 I $1.81
    LT1461CIS8-5 SO-8 I $2.45 $1.75
    LT1461CIS8-5#PBF SO-8 I $2.45 $1.75
    LT1461CIS8-5#TR SO-8 I $1.81
    LT1461CIS8-5#TRPBF SO-8 I $1.81
    LT1461DHS8-2.5 SO-8 H $1.95 $1.50
    LT1461DHS8-2.5#PBF SO-8 H $1.95 $1.50
    LT1461DHS8-2.5#TR SO-8 H $1.56
    LT1461DHS8-2.5#TRPBF SO-8 H $1.56
    LT1461DHS8-3 SO-8 H $1.95 $1.50
    LT1461DHS8-3.3 SO-8 H $1.95 $1.50
    LT1461DHS8-3.3#PBF SO-8 H $1.95 $1.50
    LT1461DHS8-3.3#TR SO-8 H $1.56
    LT1461DHS8-3.3#TRPBF SO-8 H $1.56
    LT1461DHS8-3#PBF SO-8 H $1.95 $1.50
    LT1461DHS8-3#TR SO-8 H $1.56
    LT1461DHS8-3#TRPBF SO-8 H $1.56
    LT1461DHS8-4 SO-8 H $1.95 $1.50
    LT1461DHS8-4#PBF SO-8 H $1.95 $1.50
    LT1461DHS8-4#TR SO-8 H $1.56
    LT1461DHS8-4#TRPBF SO-8 H $1.56
    LT1461DHS8-5 SO-8 H $1.95 $1.50
    LT1461DHS8-5#PBF SO-8 H $1.95 $1.50
    LT1461DHS8-5#TR SO-8 H $1.56
    LT1461DHS8-5#TRPBF SO-8 H $1.56
