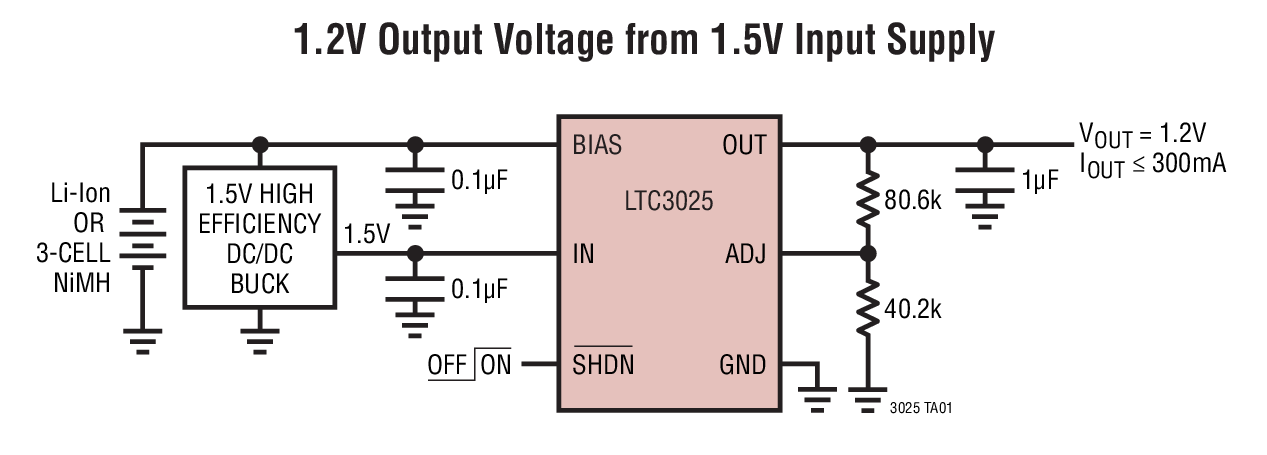

LTC3025典型应用图例一

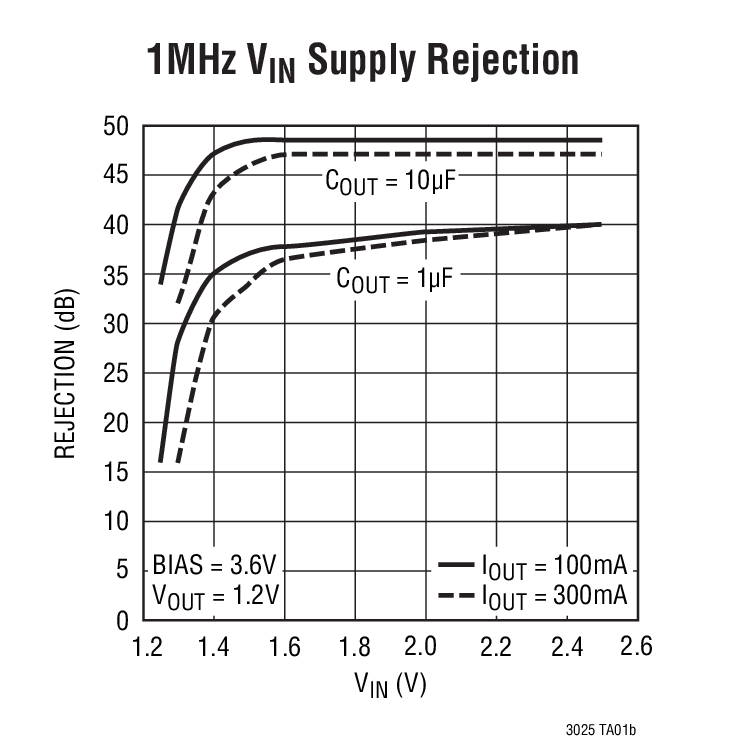

LTC3025典型应用图例二
LTC3025 - 封装图解:

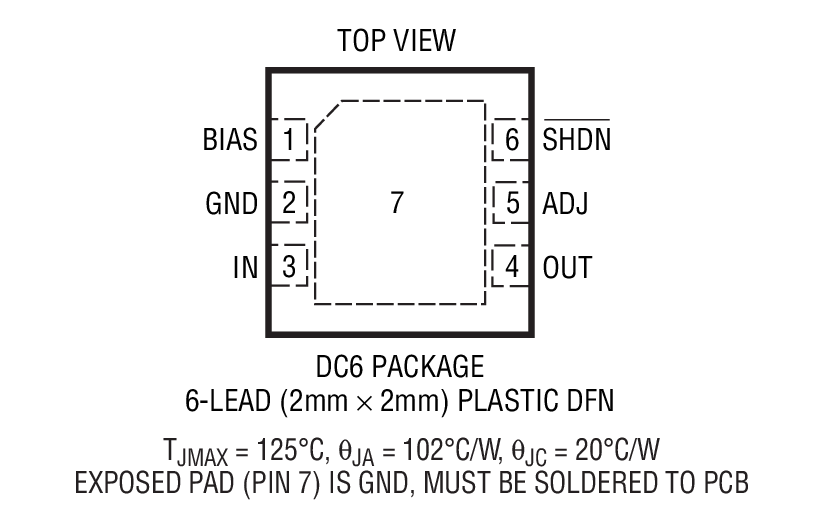

LTC3025封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3025介绍
LTC3025 - LTC3025是300mA 微功率 VLDO 线性稳压器

LTC3025是Linear公司的一款正稳压器产品,LTC3025是300mA 微功率 VLDO 线性稳压器,本站介绍了LTC3025的封装应用图解、特点和优点、功能等,并给出了与LTC3025相关的凌力尔特元器件型号供参考。

LTC3025 - 300mA 微功率 VLDO 线性稳压器

LTC3025 - 300mA 微功率 VLDO 线性稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3025 是一款微功率、VLDOTM (非常低压差) 线性稳压器,可在输入电压低至 0.9V 的情况下正常运作。该器件能够提供 300mA 的输出电流和一个仅 45mV 的典型压差电压。需要一个 BIAS 电源来运行内部基准和 LDO 电路,而输出电流则直接来自 IN 电源,旨在实现高效调节。0.4V 的低内部基准电压使得能够把 LTC3025 输出设置为远远低于常见 LDO 所能提供的电压 (范围为 0.4V 至 3.6V)。输出电压利用两个超小的 SMD 电阻器来设置。

LTC3025 的低静态电流使其成为电池供电型系统的理想选择。对于三节镍氢电池 (NiMH) 和单节锂离子电池应用,BIAS 电压能够直接由电池来提供,而输入则可取自一个高效率降压型稳压器,从而提供了一个高效率、低噪声输出。

该器件的其他特点包括高输出电压准确度、超卓的瞬态响应、稳定性 (当采用小至 1μF 的超低 ESR 陶瓷电容器)、短路和热过载保护以及输出电流限制功能。LTC3025 采用纤巧、扁平 (高度仅 0.75mm) 的 6 引脚 DFN (2mm x 2mm) 封装。

特点
  • 宽输入电压范围:0.9V 至 5.5V
  • 可在采用陶瓷电容器时稳定
  • 非常低压差:45mV (在 300mA)
  • 可调输出范围:0.4V 至 3.6V
  • ±2% 电压准确度 (在整个温度和电源负载范围)
  • 低噪声:80μVRMS (10Hz 至 100kHz)
  • BIAS 电压范围:2.5V 至 5.5V
  • 快速瞬变恢复
  • 停机模式将负载与 VIN 和 VBIAS 断接
  • 低工作电流:IIN = 4μA,IBIAS = 50μA (典型值)
  • 低停机电流:IIN = 1μA,IBIAS = 0.01μA (典型值)
  • 输出电流限制
  • 热过载保护
  • 采用 6 引脚 (2mm x 2mm) DFN 封装
  • 应用
  • 低功率手持式设备
  • 低电压逻辑电源
  • DSP 电源
  • 蜂窝电话
  • 便携式电子设备
  • 手持式医疗仪器
  • 用于开关电源噪声抑制的后置稳压器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3025EDC 2x2 DFN-6 E $1.77
    LTC3025EDC#PBF 2x2 DFN-6 E $1.77
    LTC3025EDC#TR 2x2 DFN-6 E $1.77 $1.24
    LTC3025EDC#TRM 2x2 DFN-6 E $1.77 $1.28
    LTC3025EDC#TRMPBF 2x2 DFN-6 E $1.77 $1.28
    LTC3025EDC#TRPBF 2x2 DFN-6 E $1.77 $1.24
    LTC3025IDC-1 2x2 DFN-6 I $2.17
    LTC3025IDC#PBF 2x2 DFN-6 I $1.94
    LTC3025IDC#TRMPBF 2x2 DFN-6 I $1.94 $1.41
    LTC3025IDC#TRPBF 2x2 DFN-6 I $1.94 $1.36
