当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2604
LTC2604技术文档下载:
LTC2604技术文档产品手册下载
LTC2604 - 典型应用图例:

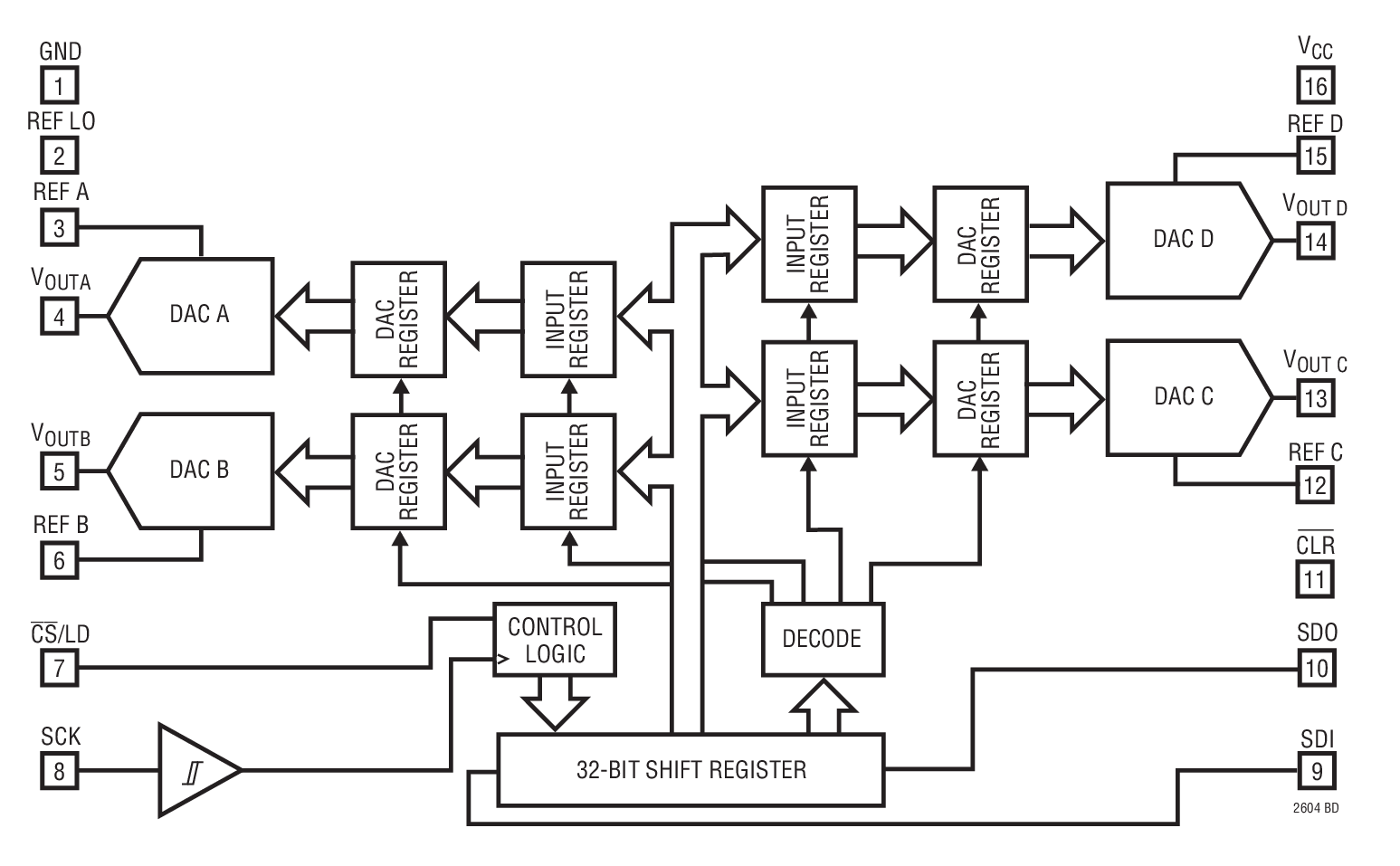

LTC2604典型应用图例一

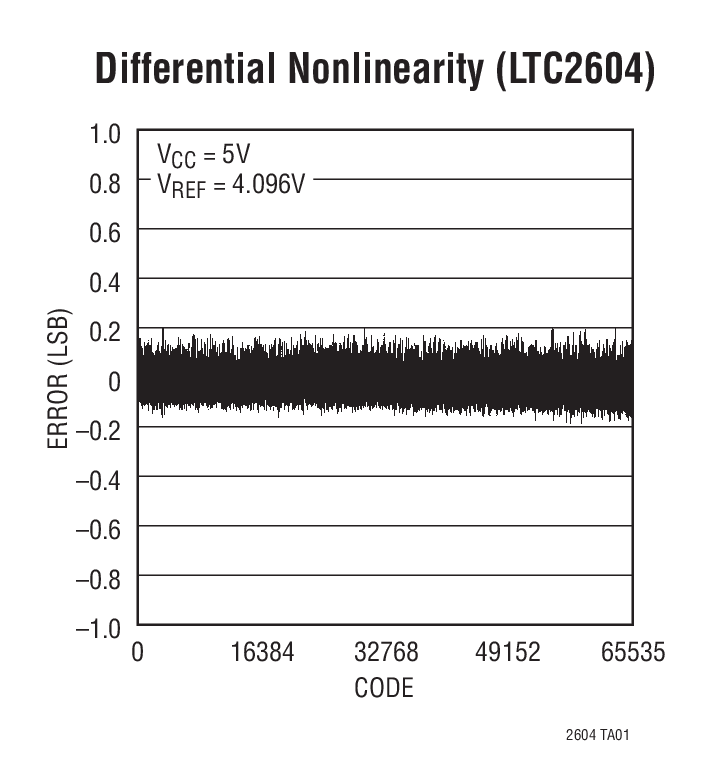

LTC2604典型应用图例二
LTC2604 - 封装图解:

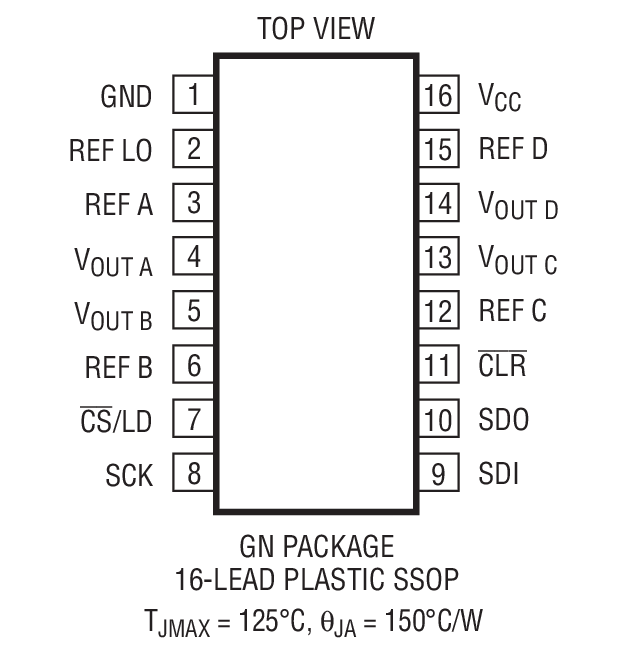

LTC2604封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2604介绍
LTC2604 - LTC2604是采用 16 引脚 SSOP 封装的四通道、16 位、轨至轨 DAC

LTC2604是Linear公司的一款电压输出 DAC产品,LTC2604是采用 16 引脚 SSOP 封装的四通道、16 位、轨至轨 DAC,本站介绍了LTC2604的封装应用图解、特点和优点、功能等,并给出了与LTC2604相关的凌力尔特元器件型号供参考。

LTC2604 - 采用 16 引脚 SSOP 封装的四通道、16 位、轨至轨 DAC

LTC2604 - 采用 16 引脚 SSOP 封装的四通道、16 位、轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2604/LTC2614/LTC2624 是四通道 16 位、14 位和 12 位 2.5V 至 5.5V 轨至轨电压输出 DAC,采用 16 引脚窄体 SSOP 封装。这些器件具有用于每个 DAC 的分离基准输入。它们内置了高性能输出缓冲器,并保证具有单调特性。

这些器件为单电源、多电压输出应用中的输出驱动、串扰和负载调节建立了高级性能标准。

这些 DAC 采用了一种简单的 SPI/MICROWIRE 兼容型三线式串行接口,该接口能够在高达 50MHz 的时钟频率条件下运作。这些器件具有菊链式连接能力和一种硬件 CLR 功能。

LTC2604/LTC2614/LTC2624 内置了一个上电复位电路。在上电期间,电压输出上升至零标度以上不足 10mV;而在上电操作之后,它们将保持于零标度,直到出现一个有效写操作和更新操作为止。上电复位电路将 LTC2604-1/LTC2614-1/LTC2624-1 复位至中间标度。电压输出保持在中间标度,直至出现一个有效写操作和更新操作为止。

特点
  • 外形尺寸最小的引脚兼容型四通道 16 位 ADC: LTC2604:16 位 LTC2614:14 位 LTC2624:12 位
  • 在整个温度范围内保证具有 16 位单调特性
  • 用于每个 DAC 的分离基准输入
  • 2.5V 至 5.5V 宽电源范围
  • 低功率运作:每个 DAC 的消耗电流为 250μA (在 3V)
  • 单独 DAC 断电至 1μA (最大值)
  • DAC 之间的超低串扰 (<5μV)
  • 高轨至轨输出驱动 (±15mA)
  • 双缓冲数字输入
  • LTC2604-1/LTC2614-1/LTC2624-1:上电复位至中间标度
  • 16 引脚窄体 SSOP 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2604CGN SSOP-16 C $11.70 $9.50
    LTC2604CGN-1#PBF SSOP-16 C $11.70 $9.50
    LTC2604CGN-1#TRPBF SSOP-16 C $9.56
    LTC2604CGN#PBF SSOP-16 C $11.70 $9.50
    LTC2604CGN#TR SSOP-16 C $9.56
    LTC2604CGN#TRPBF SSOP-16 C $9.56
    LTC2604IGN SSOP-16 I $13.45 $10.95
    LTC2604IGN-1#PBF SSOP-16 I $13.45 $10.95
    LTC2604IGN-1#TRPBF SSOP-16 I $11.01
    LTC2604IGN#PBF SSOP-16 I $13.45 $10.95
    LTC2604IGN#TR SSOP-16 I $11.01
    LTC2604IGN#TRPBF SSOP-16 I $11.01
