当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1772B
LTC1772B技术文档下载：
LTC1772B技术文档产品手册下载
LTC1772B - 典型应用图例：

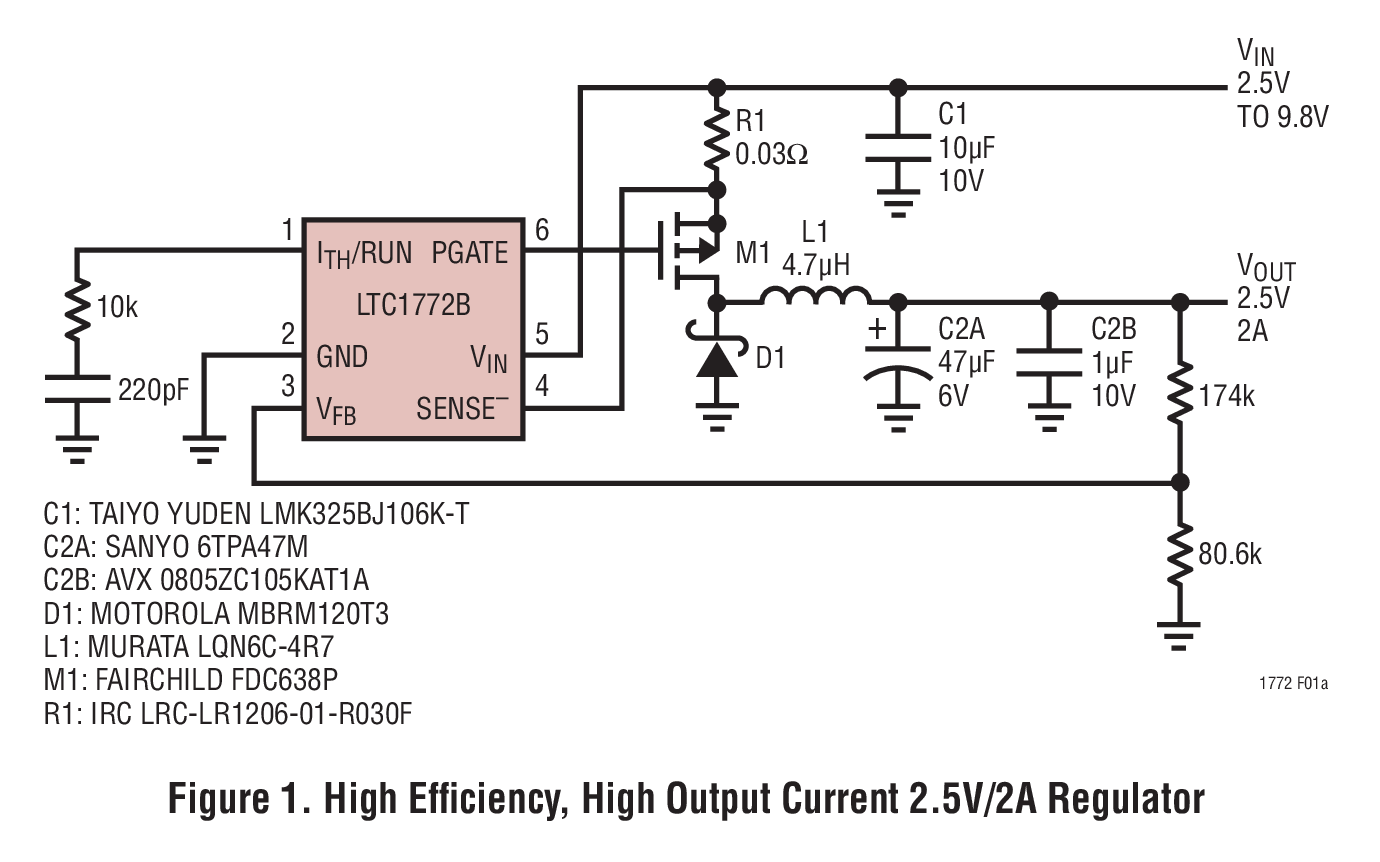

LTC1772B典型应用图例一

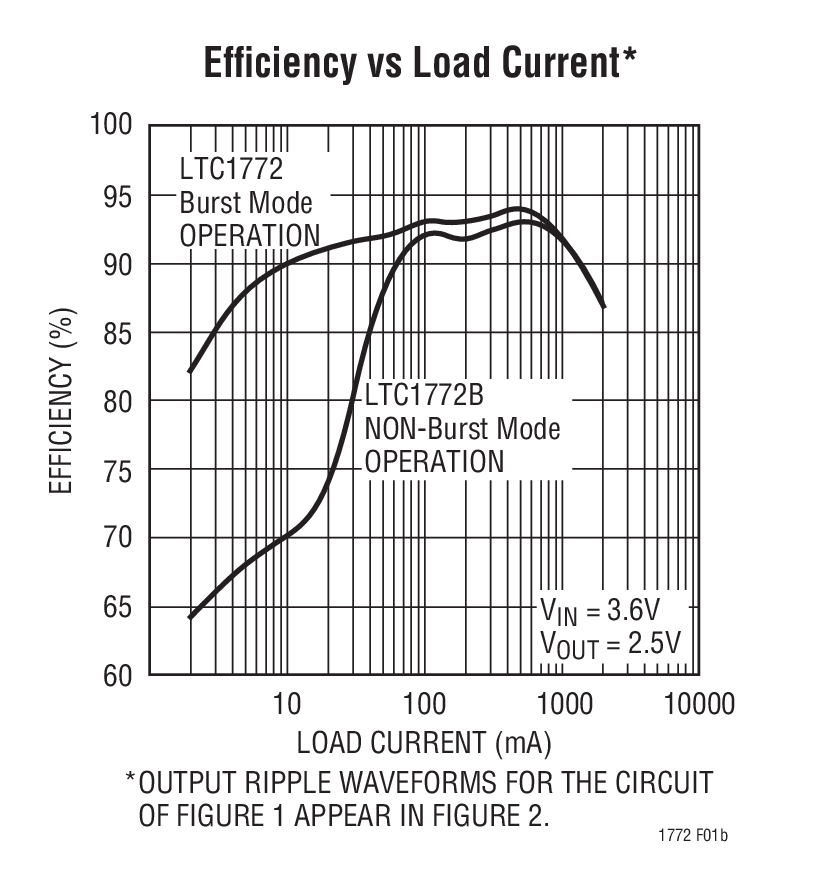

LTC1772B典型应用图例二
LTC1772B - 封装图解：

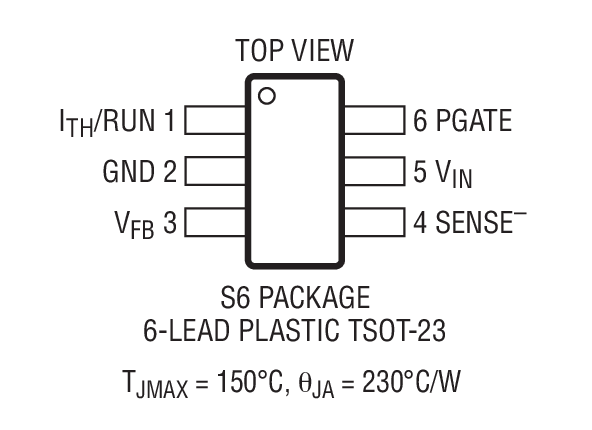

LTC1772B封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1772B介绍

LTC1772B - LTC1772B是采用 SOT-23 封装的恒定频率电流模式降压型 DC/DC 控制器

LTC1772B是LINEAR凌力尔特公司的一款外部开关电源控制器产品，LTC1772B是LTC1772B是采用 SOT-23 封装的恒定频率电流模式降压型 DC/DC 控制器，本站介绍了LTC1772B的封装应用图解、特点和优点、功能等，并给出了与LTC1772B相关的LINEAR元器件型号供参考。

LTC1772B - LTC1772B是采用 SOT-23 封装的恒定频率电流模式降压型 DC/DC 控制器 - 外部开关电源控制器 - 电源管理 - 凌力尔特

LTC1772B - 采用 SOT-23 封装的恒定频率电流模式降压型 DC/DC 控制器

LTC1772B - 采用 SOT-23 封装的恒定频率电流模式降压型 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述
LTC1772B 是一款恒定频率电流模式降压型 DC/DC 控制器，可提供超卓的 AC 和DC 负载和电压调节性能。该器件具有一种准确的欠压闭锁功能，当输入电压降至 2.0V 以下时，LTC1772B 将被关断。

LTC1772B 提供了一个 ±2.5% 的输出电压准确度，且仅消耗 270μA 的静态电流。在停机模式中，该器件的吸收电流只有 8μA。

为了进一步地延长电池电源的使用寿命，在压差条件下，外部 P 沟道 MOSFET 将被连续接通 (100% 占空比)。550kHz 的高恒定工作频率允许使用一个小的外部电感器。

LTC1772B 采用小占板面积的 6 引脚 SOT-23 封装。

如需了解 LTC1772B 的一个突发模式操作启用版本，请查阅 LTC1772 的数据表。
特点
  • 突发模式 (Burst Mode) 操作被停用，以在轻负载条件下产生较低的输出纹波
  • 高效率：达 94%
  • 轻松地实现了高输出电流
  • 宽 VIN 范围：2.5V 至 9.8V
  • 550kHz 恒定频率操作
  • 低压差：100% 占空比
  • 输出电压低至 0.8V
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 停机模式仅吸收 8μA 的电源电流
  • 纤巧型 6 引脚 SOT-23 封装
    • 应用
  • 单节或两节锂离子电池供电型应用
  • 蜂窝电话
  • 无线设备
  • 便携式电脑
  • 3.3V、2.5V 或 1.8V 分布式电源系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1772BES6 SOT-23 E $2.25
    LTC1772BES6#PBF SOT-23 E $2.33
    LTC1772BES6#TR SOT-23 E $2.33 $1.91
    LTC1772BES6#TRM SOT-23 E $2.33 $1.93
    LTC1772BES6#TRMPBF SOT-23 E $2.33 $1.93
    LTC1772BES6#TRPBF SOT-23 E $2.33 $1.91
    LTC1772BIS6#PBF SOT-23 I $3.09
    LTC1772BIS6#TRMPBF SOT-23 I $3.09 $2.21
    LTC1772BIS6#TRPBF SOT-23 I $3.09 $2.16
