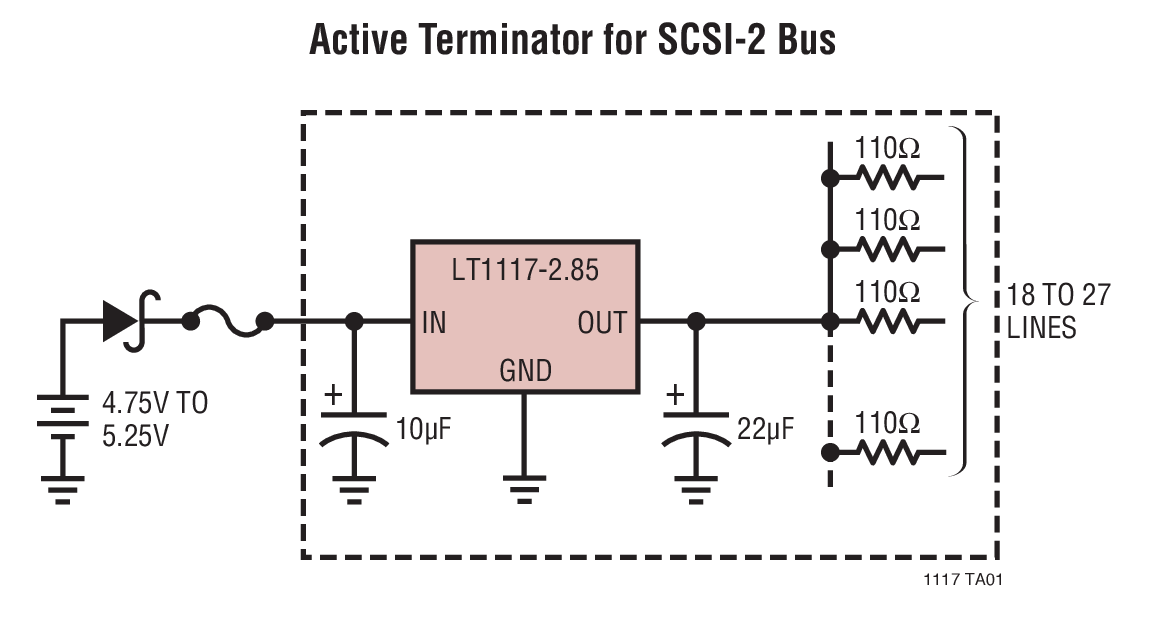

LT1117 - 典型应用图例：

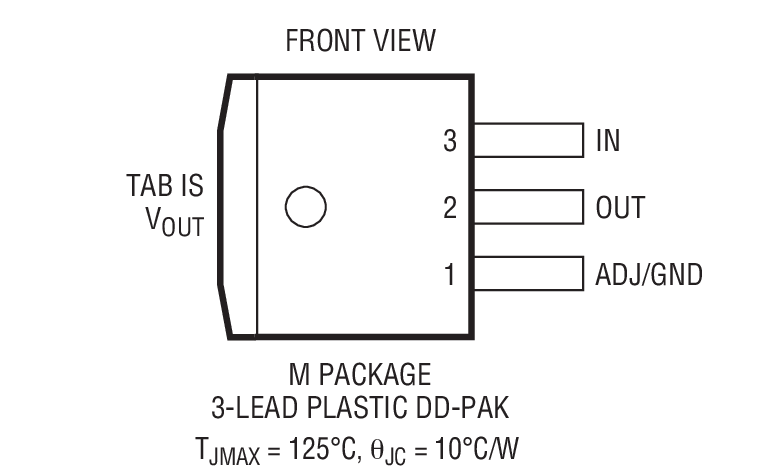

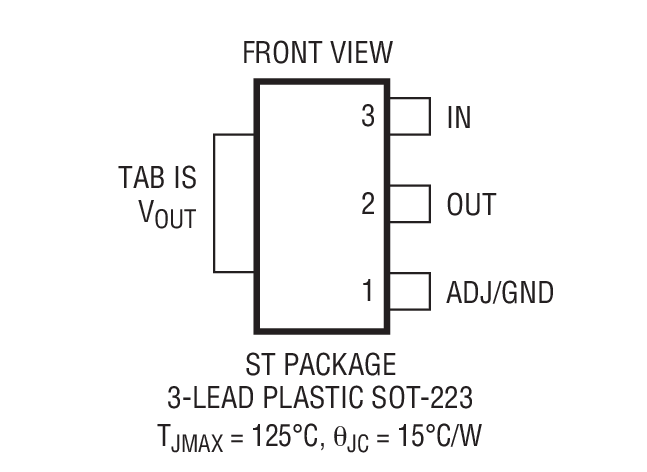

LT1117 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2955CDDB-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC6260HMS#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2637CMS-LMX8#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3062EMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2634HUD-HMX10#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2634IMSE-LZ12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2360HTS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC4365HDDB-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LT4351CMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > OR 控制器，理想二极管
- LT1963AIS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT6222IGN#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC4308CDD#TRPBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LT8392HFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2311IMSE-12#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC3127EDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LT1684CN#PBF - 集成电路（IC） > 接口 > 电信
- LT6372HUDC-1#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT3724EFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2362HTS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT2079ACS#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LT1117 - LT1117是具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器
LT1117是LINEAR凌力尔特公司的一款正稳压器产品，LT1117是LT1117是具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器，本站介绍了LT1117的封装应用图解、特点和优点、功能等，并给出了与LT1117相关的LINEAR元器件型号供参考。
LT1117 - LT1117是具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器 - 正稳压器 - 电源管理 - 凌力尔特
LT1117 - 具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器
LT1117 - 具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器 - Linear Technology（凌力尔特）
功能描述
LT1117 是一款正低压差稳压器，专为提供高达 800mA 的输出电流而设计。该器件可提供一种可调输出电压版本和固定输出电压版本 (2.85V、3.3V 和 5V)。2.85V 版本是为在 SCSI 总线的有源终端器中使用而特别设计。所有的内部电路均专为在低至 1V 的输入至输出差分电压条件下运作而设计。在 800mA 电流条件下，压差电压保证处于 1.2V 的最大值，并随着负载电流的下降而减小。片内修整将基准/输出电压调节至 ±1% 以内。对电流限值也进行了修整，以最大限度地减小过载情况下稳压器和电源电路上所承受的应力。
该器件采用扁平的表面贴装型 SOT-223 封装，因而可在那些空间受限的应用中使用。LT1117 需要一个最小 10μF 的输出电容以实现稳定性。大多数稳压器设计中都采用了具有该数值或更大数值的输出电容器。
PNP 型稳压器会有多达 10% 的输出电流被作为静态电流而浪费掉，LT1117 则与之不同，该器件的静态电流将流入负载，从而提升了效率。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1117CM | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-2.85 | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-2.85#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-2.85#TR | DDPAK-3 | C | $2.22 | |
| LT1117CM-2.85#TRPBF | DDPAK-3 | C | $2.22 | |
| LT1117CM-3.3 | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-3.3#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-3.3#TR | DDPAK-3 | C | $2.23 | |
| LT1117CM-3.3#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CM-5 | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-5#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-5#TR | DDPAK-3 | C | $2.23 | |
| LT1117CM-5#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CM#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM#TR | DDPAK-3 | C | $2.23 | |
| LT1117CM#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CST | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-2.85 | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-2.85#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-2.85#TR | SOT-223 | C | $1.96 | |
| LT1117CST-2.85#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST-3.3 | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-3.3#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-3.3#TR | SOT-223 | C | $1.96 | |
| LT1117CST-3.3#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST-5 | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-5#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-5#TR | SOT-223 | C | $1.96 | |
| LT1117CST-5#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST#TR | SOT-223 | C | $1.96 | |
| LT1117CST#TRPBF | SOT-223 | C | $1.96 | |
| LT1117IST | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-2.85 | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-2.85#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-2.85#TR | SOT-223 | I | $2.26 | |
| LT1117IST-2.85#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST-3.3 | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-3.3#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-3.3#TR | SOT-223 | I | $2.26 | |
| LT1117IST-3.3#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST-5 | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-5#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-5#TR | SOT-223 | I | $2.26 | |
| LT1117IST-5#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST#TR | SOT-223 | I | $2.26 | |
| LT1117IST#TRPBF | SOT-223 | I | $2.26 |
