LTC1798CS8-4.1技术文档下载:
LTC1798CS8-4.1技术文档产品手册下载
LTC1798CS8-4.1 - 典型应用图例:

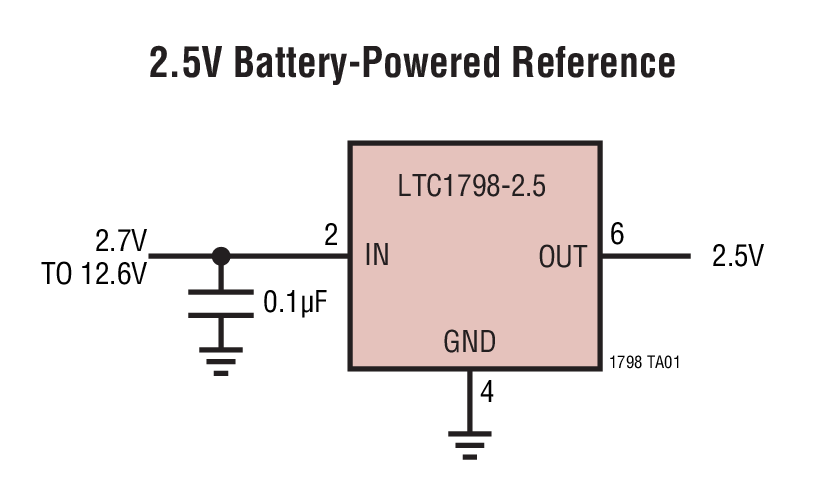

LTC1798CS8-4.1典型应用图例一

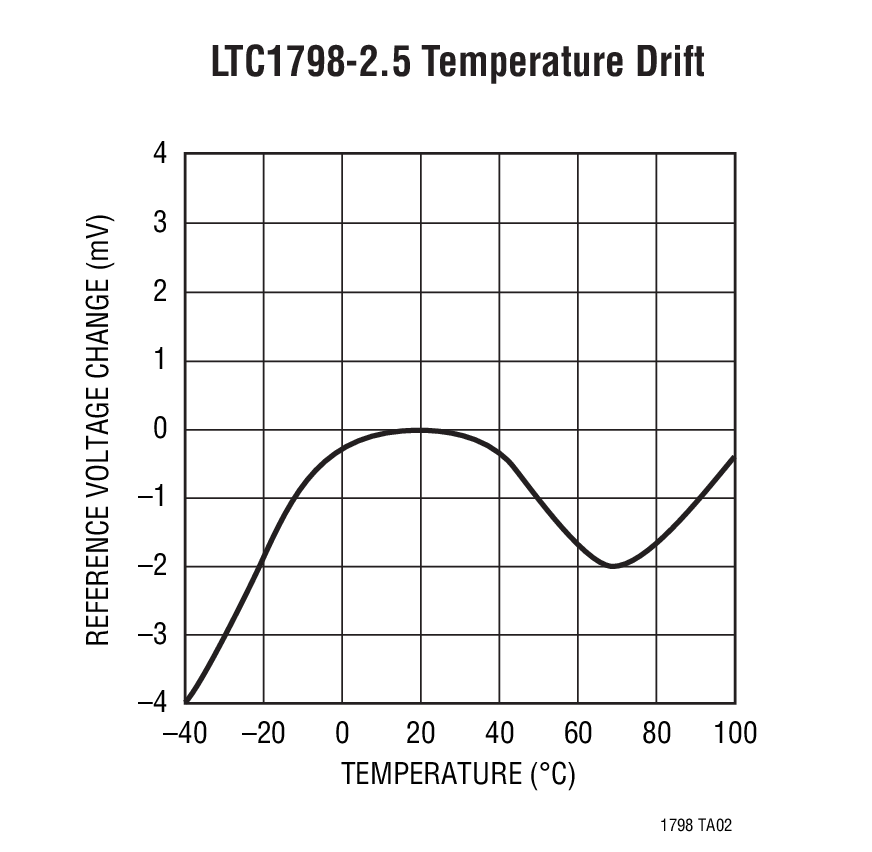

LTC1798CS8-4.1典型应用图例二
LTC1798CS8-4.1 - 封装图解:

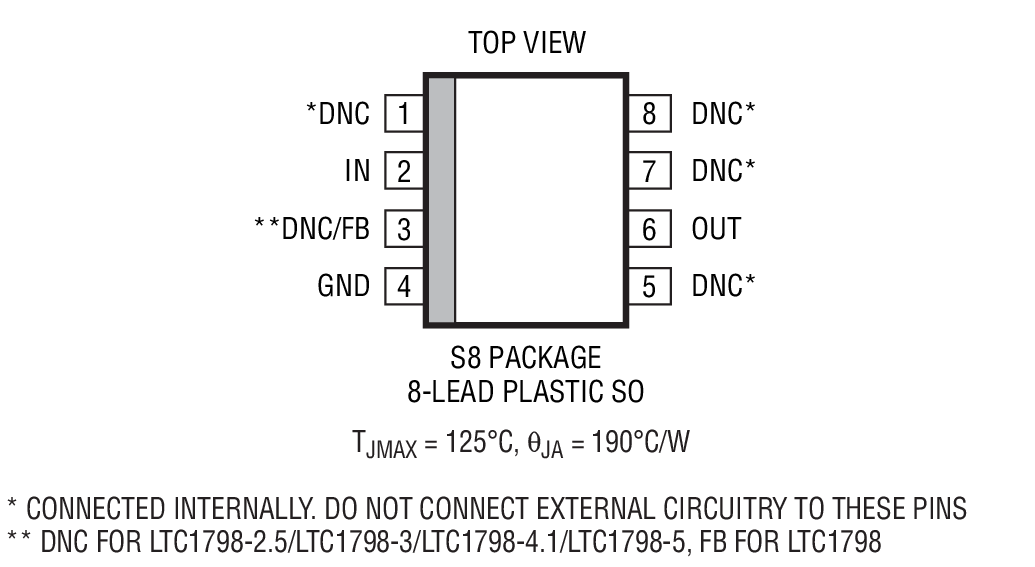

LTC1798CS8-4.1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC1798CS8-4.1介绍
LTC1798CS8-4.1 - LTC1798CS8-4.1是微功率低压差基准

LTC1798CS8-4.1是Linear公司的一款串联基准产品,LTC1798CS8-4.1是微功率低压差基准,本站介绍了LTC1798CS8-4.1的封装应用图解、特点和优点、功能等,并给出了与LTC1798CS8-4.1相关的凌力尔特元器件型号供参考。

LTC1798CS8-4.1 - 微功率低压差基准

LTC1798 系列 - 微功率低压差基准 - Linear Technology(凌力尔特)

功能描述

LTC1798 / LTC1798-2.5 / LTC1798-3 / LTC1798-4.1 / LTC1798-5 是微功率带隙基准,这些器件兼具高准确度和低漂移以及非常低电源电流和小封装尺寸的特点。超低静态电流与低压差电压 (最大值仅为 200mV) 的组合使它们成为电池供电型设备的理想选择。对于可调型器件 LTC1798,输出电压由一个外部电阻分压器来设定。

该基准系列采用曲率补偿来获得低温度系数,并使用经修整的薄膜电阻器来实现高输出准确度。这些基准能够提供高达 10mA 的电流和吸收高达 2mA 的电流,从而使其非常适合于精准稳压器应用。它们可在未使用一个输出旁路电容器的情况下保持稳定,但也可以在采用高达 1μF 电容时实现稳定。在 PC 板空间非常宝贵和需要实现快速稳定的关键应用中,这个特点是很重要的。

LTC1798 系列基准提供了优于并联基准的功耗水平。除了电源电流之外,并联基准在空载情况下还必须消耗电流来运作。

LTC1798 系列采用 SO-8 封装。

特点
  • 200mV 最大压差 (在 10mA 输出电流条件下)
  • 4μA 典型静态电流
  • 0.15% 最大初始准确度
  • 无需输出电容器
  • 输出可提供 10mA 电流,吸收 2mA 电流
  • 40ppm/°C 最大温度漂移
  • 电压选项:2.5V、3V、4.1V、5V 和可调
  • 采用 SO-8 封装
  • 应用
  • 电池供电型系统
  • 手持式仪器
  • 精准电源
  • A/D 和 D/A 转换器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1798CS8-2.5 SO-8 C $2.55 $2.10
    LTC1798CS8-2.5#PBF SO-8 C $2.55 $2.10
    LTC1798CS8-2.5#TR SO-8 C $2.16
    LTC1798CS8-2.5#TRPBF SO-8 C $2.16
    LTC1798CS8-3 SO-8 C $2.55 $2.10
    LTC1798CS8-3#PBF SO-8 C $2.55 $2.10
    LTC1798CS8-3#TR SO-8 C $2.16
    LTC1798CS8-3#TRPBF SO-8 C $2.16
    LTC1798CS8-4.1 SO-8 C $2.55 $2.10
    LTC1798CS8-4.1#PBF SO-8 C $2.55 $2.10
    LTC1798CS8-4.1#TR SO-8 C $2.16
    LTC1798CS8-4.1#TRPBF SO-8 C $2.16
    LTC1798CS8-5 SO-8 C $2.55 $2.10
    LTC1798CS8-5#PBF SO-8 C $2.55 $2.10
    LTC1798CS8-5#TR SO-8 C $2.16
    LTC1798CS8-5#TRPBF SO-8 C $2.16
