当前位置:Linear公司 > > 凌力尔特芯片 >> LT1086
LT1086技术文档下载:
LT1086技术文档产品手册下载
LT1086 - 典型应用图例:

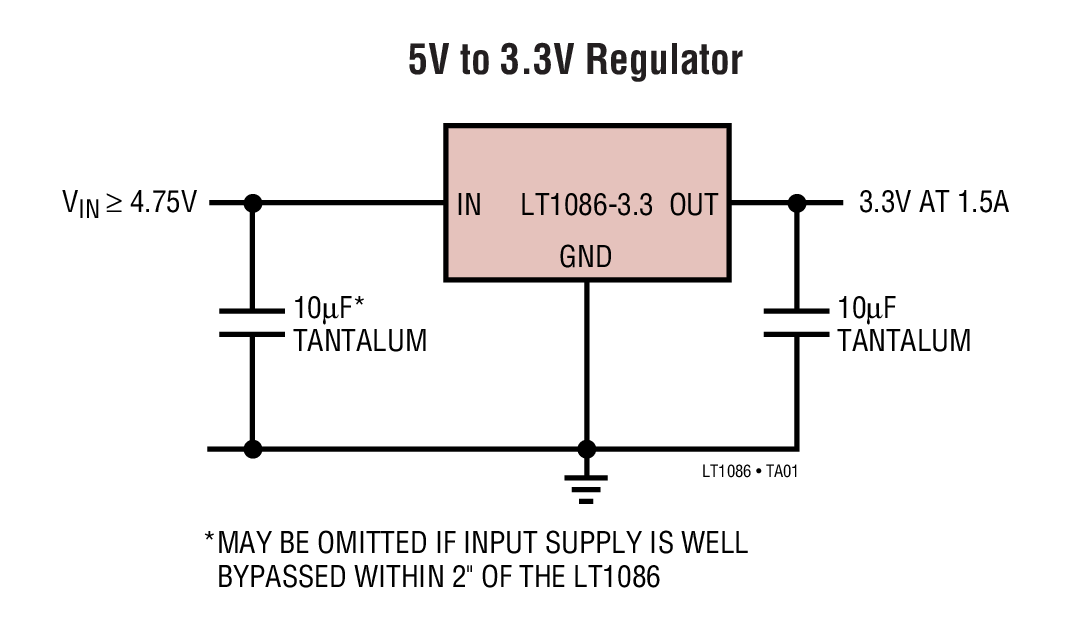

LT1086典型应用图例一

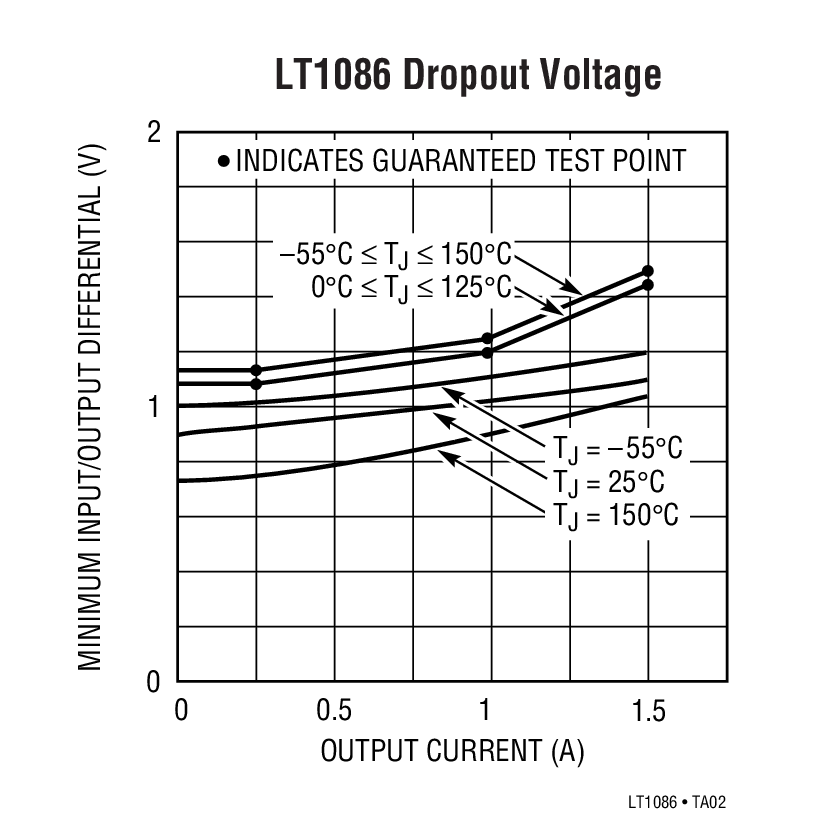

LT1086典型应用图例二
LT1086 - 封装图解:

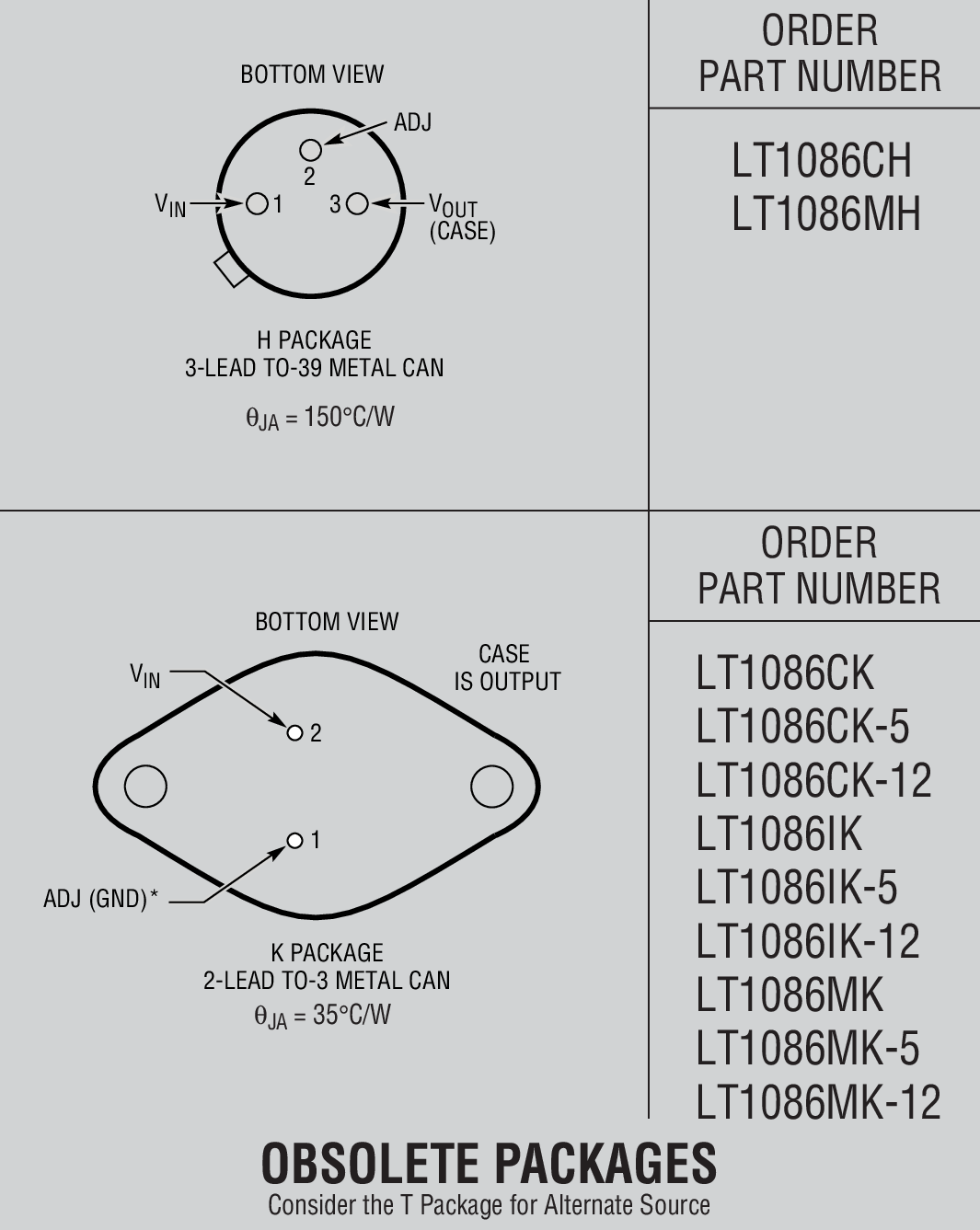

LT1086封装图解一

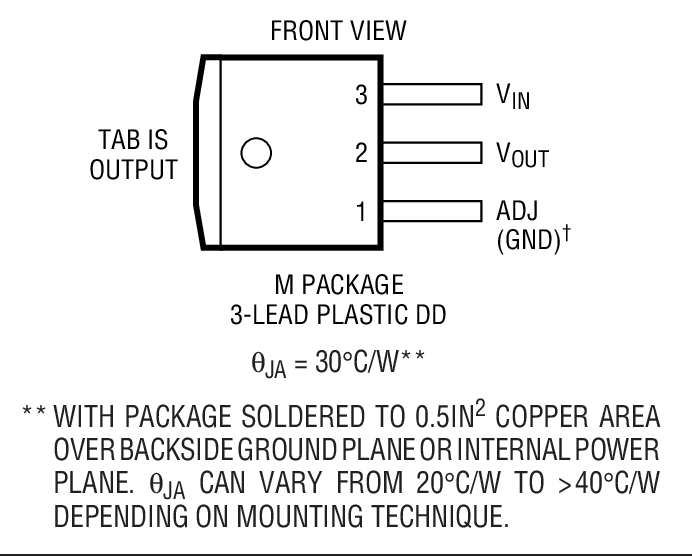

LT1086封装图解二
LT1086LT1086
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1086介绍
LT1086 - LT1086是1.5A、可调及固定 2.85V、3.3V、3.6V、5V、12V 低压差正稳压器

LT1086是Linear公司的一款正稳压器产品,LT1086是1.5A、可调及固定 2.85V、3.3V、3.6V、5V、12V 低压差正稳压器,本站介绍了LT1086的封装应用图解、特点和优点、功能等,并给出了与LT1086相关的凌力尔特元器件型号供参考。

LT1086 - 1.5A、可调及固定 2.85V、3.3V、3.6V、5V、12V 低压差正稳压器

LT1086 - 1.5A、可调及固定 2.85V、3.3V、3.6V、5V、12V 低压差正稳压器 - Linear Technology(凌力尔特)

功能描述

LT1086 专为提供高达1.5A 的输出电流而设计。所有的内部电路均设计以在低至 1V 的输入至输出压差条件下运作,而且将压差电压作为负载电流的一个函数进行了全面的规格拟订。压差电压在多个工作点 (最高达 1.5V) 和最大输出电流条件下得到保证。当负载电流降低时,压差减小。片内修整可将基准 / 输出电压调节至 1%。另外,还可对电流限值进行调整,从而最大限度地减小过载情况下稳压器和电源电路上承受的应力。

LT1086 与老式三端可调稳压器的引脚兼容。在这些器件上需要使用一个最小 10μF 的输出电容器。

LT1086 拥有卓越的电压和负载调节性能指标以及超过 75dB 的纹波抑制能力,即使在1.5A的最大负载电流条件下也不例外。LT1086 是具有一个复合 NPN 输出级的浮动架构。所有的静态电流和用于输出级的驱动电流均流至负载,从而提升了效率。

LT1086采用 3 引脚 TO-220 封装和节省空间的表面贴装型 3 引脚 DD 封装。

特点
  • 三端可调或固定 2.85V、3.3V、3.6V、5V、12V
  • 1.5A 输出电流 (LT1086H 为 0.5A)
  • 可在低至 1V 的压差条件下运作
  • 可在多种电流水平下保证压差电压
  • 电压调整率:0.015%
  • 负载调整率:0.1%
  • 100% 热限制功能测试
  • 纹波抑制 > 75dB
  • 采用 3 引脚 TO-220 封装和 3 引脚 DD 封装
  • 应用
  • SCSI-2 有源终端器
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 恒定电流调节器
  • 电池充电器
  • 微处理器电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1086CM DDPAK-3 C $2.65 $2.15
    LT1086CM-3.3 DDPAK-3 C $2.65 $2.15
    LT1086CM-3.3#PBF DDPAK-3 C $2.65 $2.15
    LT1086CM-3.3#TR DDPAK-3 C $2.28
    LT1086CM-3.3#TRPBF DDPAK-3 C $2.28
    LT1086CM-3.6 DDPAK-3 C $2.65 $2.15
    LT1086CM-3.6#PBF DDPAK-3 C $2.65 $2.15
    LT1086CM-3.6#TR DDPAK-3 C $2.28
    LT1086CM-3.6#TRPBF DDPAK-3 C $2.28
    LT1086CM#PBF DDPAK-3 C $2.65 $2.15
    LT1086CM#TR DDPAK-3 C $2.28
    LT1086CM#TRPBF DDPAK-3 C $2.28
    LT1086CT TO-220 C $2.50 $2.00
    LT1086CT-12 TO-220 C $2.50 $2.00
    LT1086CT-12#PBF TO-220 C $2.50 $2.00
    LT1086CT-2.85 TO-220 C $2.50 $2.00
    LT1086CT-2.85#PBF TO-220 C $2.50 $2.00
    LT1086CT-3.3 TO-220 C $2.50 $2.00
    LT1086CT-3.3#PBF TO-220 C $2.50 $2.00
    LT1086CT-3.6 TO-220 C $2.50 $2.00
    LT1086CT-3.6#PBF TO-220 C $2.50 $2.00
    LT1086CT-5 TO-220 C $2.50 $2.00
    LT1086CT-5#PBF TO-220 C $2.50 $2.00
    LT1086CT#PBF TO-220 C $2.50 $2.00
    LT1086IM DDPAK-3 I $2.95 $2.45
    LT1086IM-3.3 DDPAK-3 I $2.95 $2.45
    LT1086IM-3.3#PBF DDPAK-3 I $2.95 $2.45
    LT1086IM-3.3#TR DDPAK-3 I $2.58
    LT1086IM-3.3#TRPBF DDPAK-3 I $2.58
    LT1086IM#PBF DDPAK-3 I $2.95 $2.45
    LT1086IM#TR DDPAK-3 I $2.58
    LT1086IM#TRPBF DDPAK-3 I $2.58
    LT1086IT TO-220 I $2.90 $2.35
    LT1086IT-12 TO-220 I $2.90 $2.35
    LT1086IT-12#PBF TO-220 I $2.90 $2.35
    LT1086IT-3.3 TO-220 I $2.90 $2.35
    LT1086IT-3.3#PBF TO-220 I $2.90 $2.35
    LT1086IT-5 TO-220 I $2.90 $2.35
    LT1086IT-5#PBF TO-220 I $2.90 $2.35
    LT1086IT#36PBF TO-220 I $3.35 $2.80
    LT1086IT#PBF TO-220 I $2.90 $2.35
