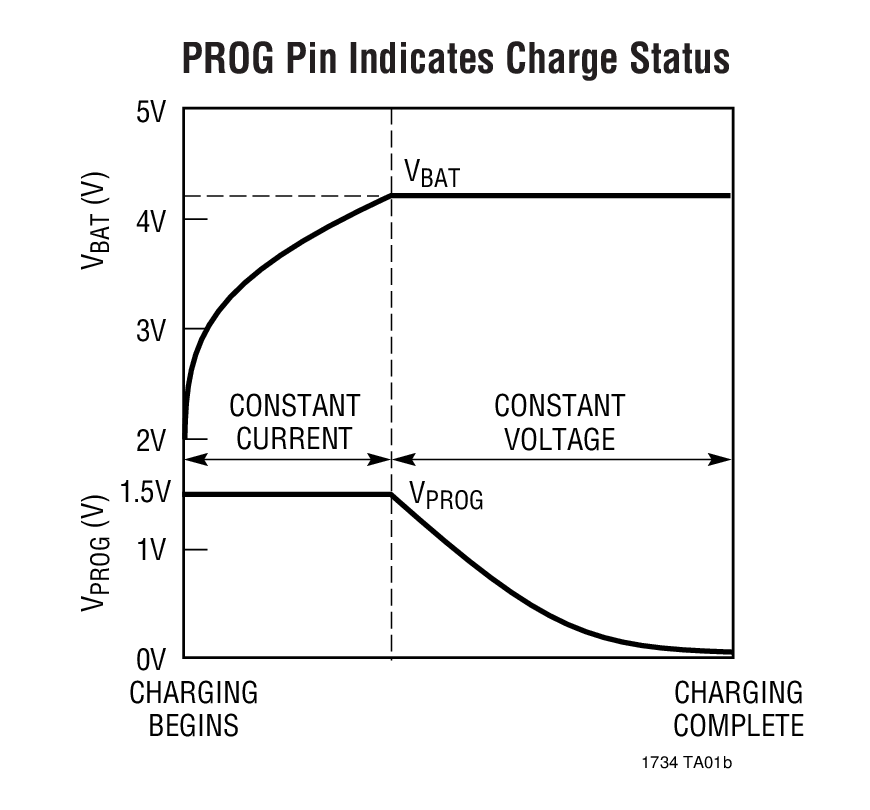

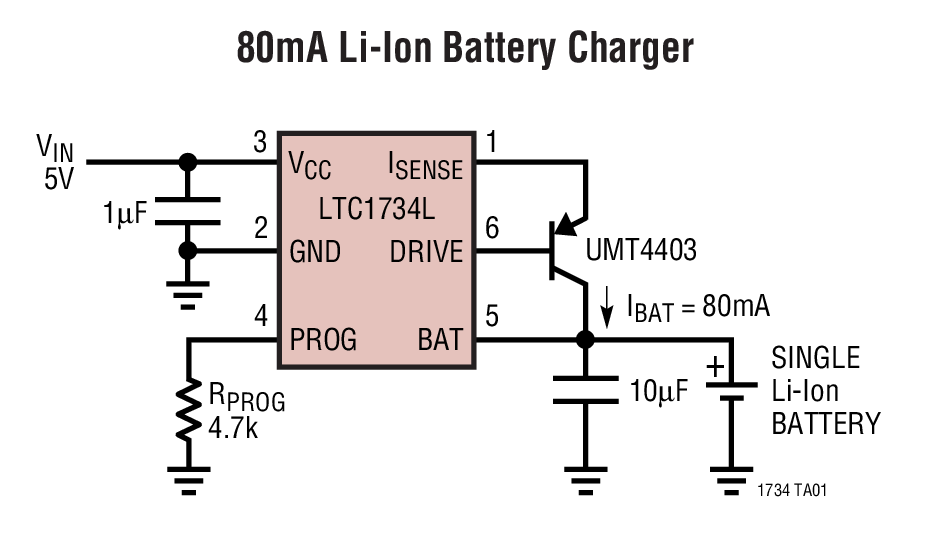

LTC1734L-4.2 - 典型应用图例：

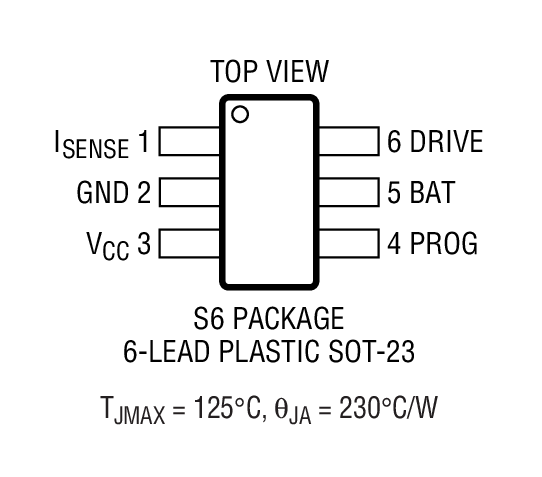

LTC1734L-4.2 - 封装图解：

LTC1734L-4.2 - LTC1734L-4.2是采用 ThinSOT 封装的锂离子线性电池充电器

LTC1734L-4.2是Linear公司的一款线性充电器产品，LTC1734L-4.2是采用 ThinSOT 封装的锂离子线性电池充电器，本站介绍了LTC1734L-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC1734L-4.2相关的凌力尔特元器件型号供参考。

LTC1734L-4.2 - 采用 ThinSOT 封装的锂离子线性电池充电器

LTC1734L-4.2 - 采用 ThinSOT 封装的锂离子线性电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC1734L 是一款低成本、单节电池、恒定电流 / 恒定电压锂离子电池充电控制器。当与少量外部组件搭配使用时，该 SOT-23 封装的器件可为单节锂离子电池构成非常小及成本低的充电器。LTC1734L 是 LTC1734 的较低充电电流版本。

LTC1734L 提供了一个准确度为 1% 的 4.2V 固定浮动电压 (如需 4.1V 和 4.15V 浮动电压，请与凌力尔特联系)。可采用位于 PROG 引脚和地之间的单个外部电阻器来设置恒定电流。通过浮置编程电阻器可实现手动停机，而移开输入电源则可自动地将 LTC1734L 置于睡眠模式。停机和睡眠模式所消耗的电池电流都接近零。

充电电流可通过 PROG 引脚上的电压来监视，因而允许由微控制器或 ADC 读取该电流，并决定何时终止充电周期。输出驱动器既被限流又被热保护，以防止 LTC1734L 在安全限值范围之外操作。不需要外部隔离二极管。

另外，LTC1734L 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。

特点

扁平 (仅高 1mm) ThinSOTTM 封装

可编程充电电流：50mA 至 180mA

无需隔离二极管

无需检测电阻器

准确度为 1% 的预设置电压：4.2V

充电电流监视器输出以用于终止充电

移开输入电源可自动进入睡眠模式

手动停机

停机模式中的电池泄漏电流可忽略不计

欠压闭锁

过流 / 过热自保护

应用

蜂窝电话

手持式计算机

数码相机

充电底座

低成本和小尺寸充电器

可编程电流源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1734LES6-4.2	SOT-23	E	$2.03
LTC1734LES6-4.2#PBF	SOT-23	E	$2.03
LTC1734LES6-4.2#TR	SOT-23	E	$2.03	$1.31
LTC1734LES6-4.2#TRM	SOT-23	E	$2.03	$1.33
LTC1734LES6-4.2#TRMPBF	SOT-23	E	$2.03	$1.33
LTC1734LES6-4.2#TRPBF	SOT-23	E	$2.03	$1.31
