LTC3826-1技术文档下载:
LTC3826-1技术文档产品手册下载
LTC3826-1 - 典型应用图例:

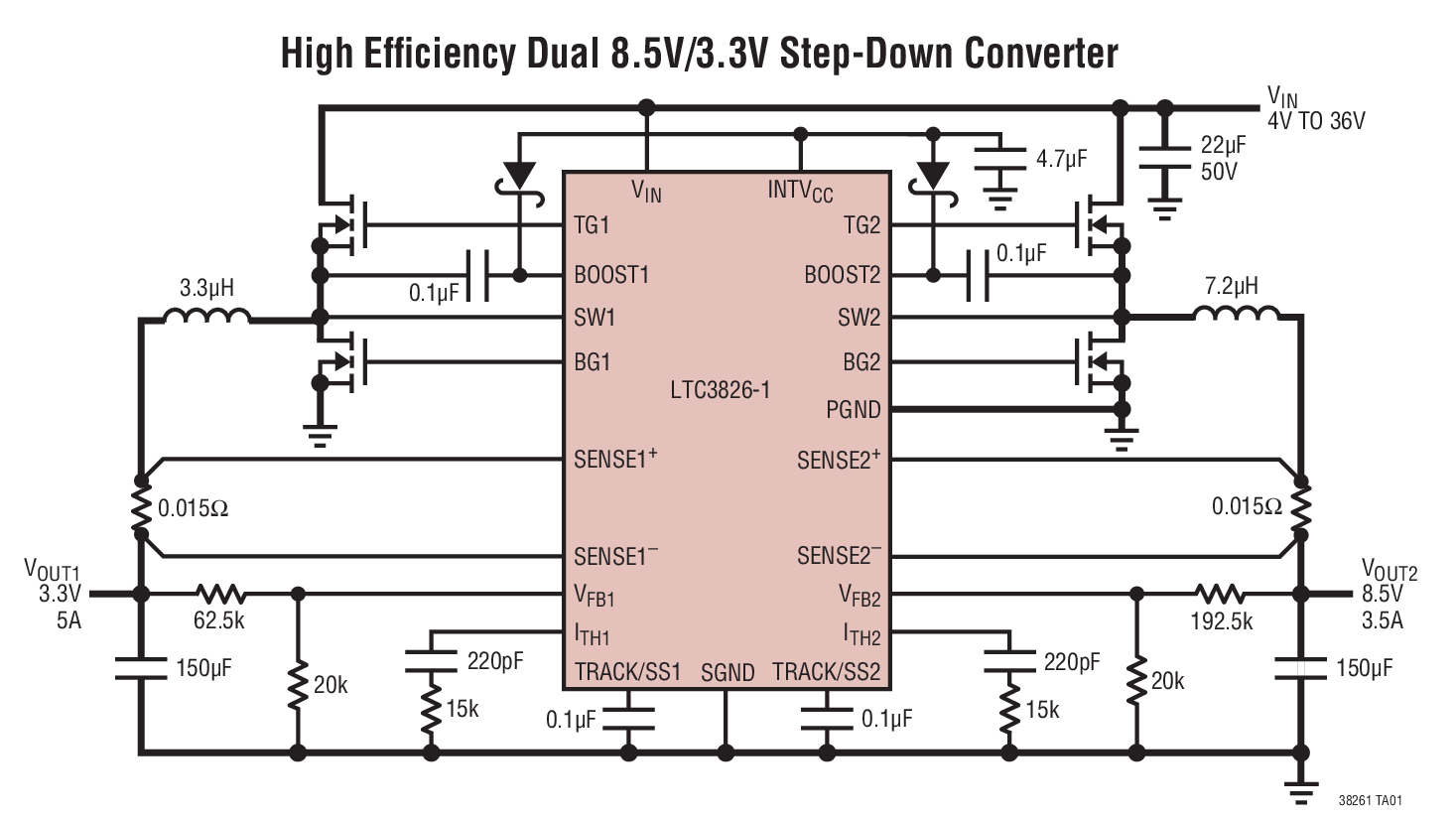

LTC3826-1典型应用图例一

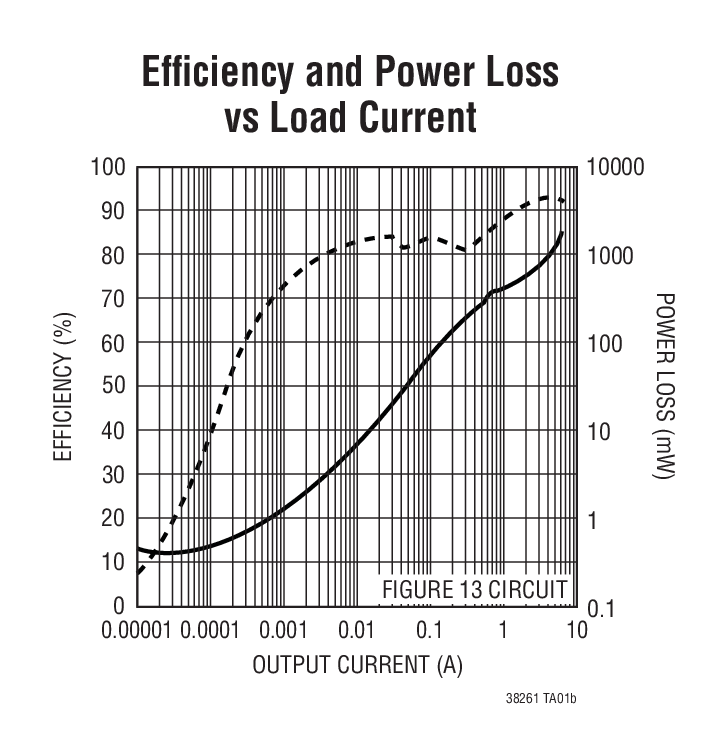

LTC3826-1典型应用图例二
LTC3826-1 - 封装图解:

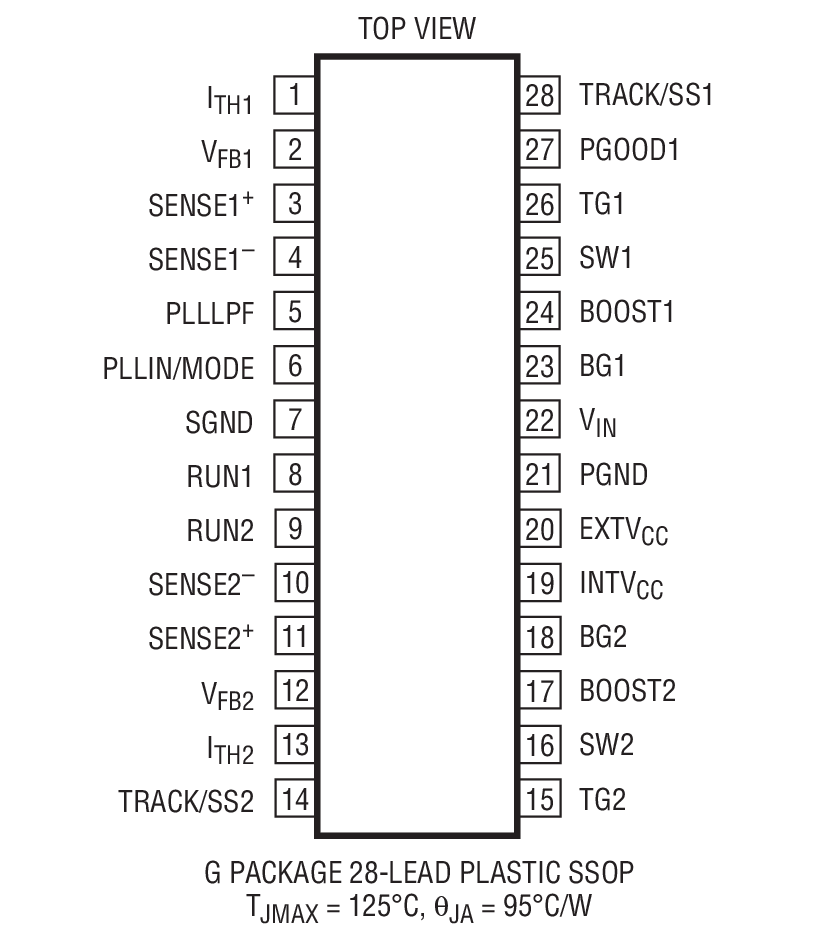

LTC3826-1封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3826-1介绍
LTC3826-1 - LTC3826-1是30μA Iq、双通道、两相同步降压型控制器

LTC3826-1是Linear公司的一款多相降压型控制器产品,LTC3826-1是30μA Iq、双通道、两相同步降压型控制器,本站介绍了LTC3826-1的封装应用图解、特点和优点、功能等,并给出了与LTC3826-1相关的凌力尔特元器件型号供参考。

LTC3826-1 - 30μA Iq、双通道、两相同步降压型控制器

LTC3826-1 - 30μA Iq、双通道、两相同步降压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3826-1 是一款高性能双通道降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。通过使两个控制器输出级异相操作,最大限度地降低了因输入电容器 ESR 所产生的功率损耗和噪声。

30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3826-1 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 的宽输入电源范围可适应所有的电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返可以对短路条件下的 MOSFET 热耗散加以限制。

在轻负载条件下,PLLIN/MODE 引脚可在突发模式操作、脉冲跳跃模式或连续电感器电流模式之间进行选择。如需无引线封装版本 (5mm x 5mm QFN 封装),请查阅 LTC3826 数据表。

特点
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 10V
  • 超低工作 IQ:30μA (一个通道导通)
  • 异相控制器降低了所需的输入电容和电源感应噪声
  • OPTI-LOOP 补偿最大限度地减小了 COUT
  • ±1% 输出电压准确度
  • 宽 VIN 范围:4V 至 36V 操作时
  • 可锁相固定频率:140kHz 至 650kHz
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作
  • 双路 N 沟道 MOSFET 同步驱动器
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动或跟踪功能
  • 输出电流折返限制
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机 IQ:4μA
  • 内部 LDO 从 VIN 或 VOUT 为栅极驱动器供电
  • 小型 28 引脚 SSOP 封装
  • 应用
  • 汽车系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3826EG-1#PBF SSOP-28 E $7.69 $5.38
    LTC3826EG-1#TRPBF SSOP-28 E $5.44
    LTC3826IG-1#PBF SSOP-28 I $7.82 $5.47
    LTC3826IG-1#TRPBF SSOP-28 I $5.53
