LTC4098 - 具过压保护功能的 USB 兼容型开关电源管理器/锂离子电池充电器

LTC4098/LTC4098-1 - 具过压保护功能的 USB 兼容型开关电源管理器/锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4098/LTC4098-1 是一款高效率 USB PowerPathTM 控制器和全功能锂离子/锂聚合物电池充电器。它可对来自多种电源 (包括 USB、墙上适配器、汽车、FireWire 或其他高电压 DC/DC 转换器以及锂离子/锂聚合物电池) 的功率分配进行无缝的管理。

LTC4098/LTC4098-1 的内部开关稳压器可自动地限制其输入电流，以保持与 USB 标准的兼容性。对于汽车和其他高电压应用，LTC4098/LTC4098-1 与一个凌力尔特外部开关稳压器相连，以提供一条高效率高电压电源路径。USB 和可选的高电压输入均具有 Bat-Track 优化充电功能，旨在为应用提供最大的功率，并缓解高功率密度应用 (采用 5V 至高达 38V 的输入电源) 中的散热问题。

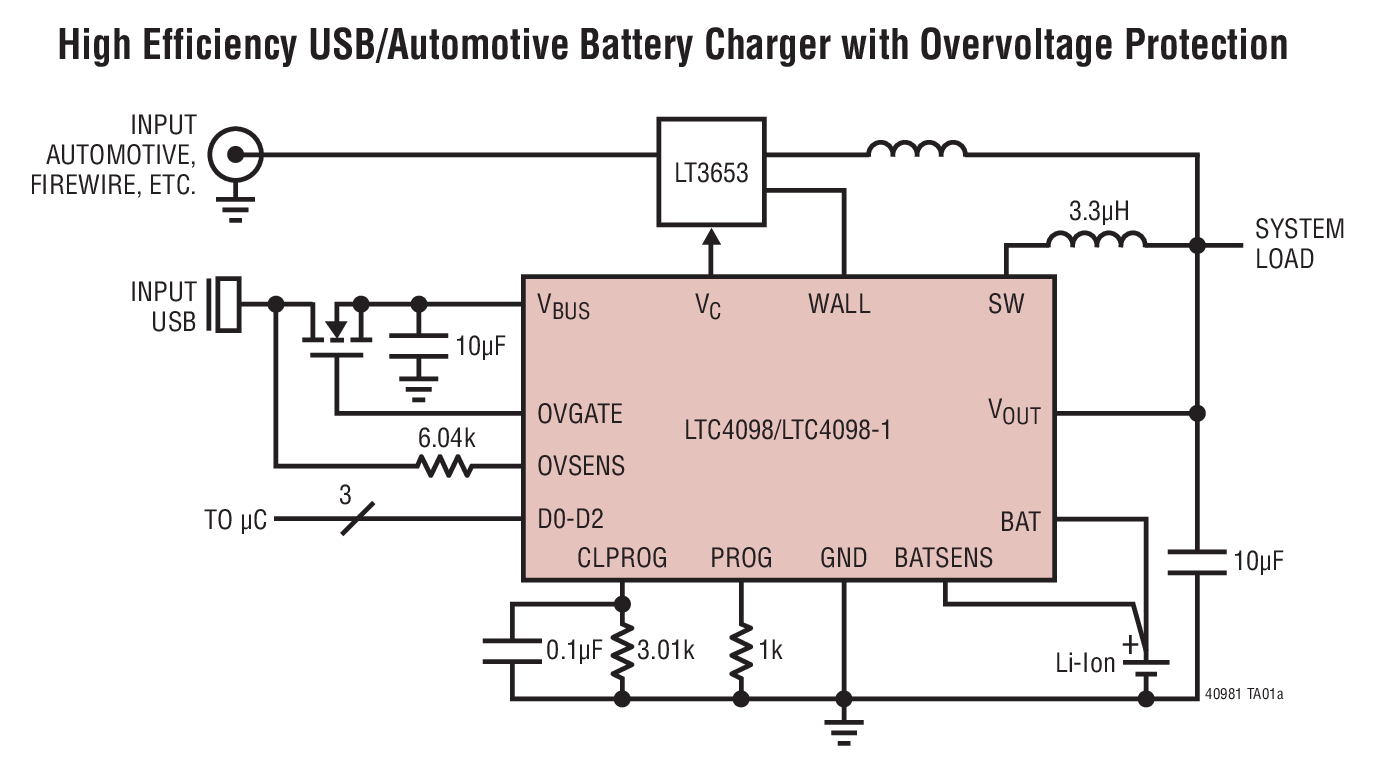

一个过压保护电路利用一个 N 沟道 FET 和一个电阻器来防止 LTC4098/LTC4089-1 在 USB/墙上适配器输入端上遭受高压损坏。

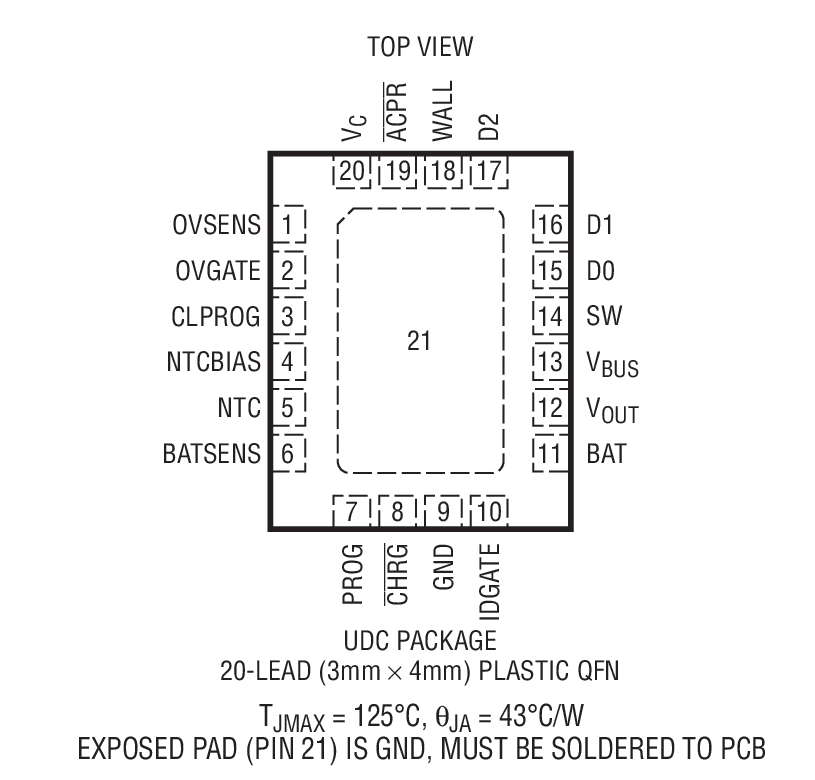

LTC4098/LTC4098-1 采用超薄型 (高度仅 0.55mm) 20 引脚 3mm x 4mm QFN 表面贴装型封装。

特点

具 Bat-TrackTM 自适应输出控制功能的开关稳压器能够以最佳的方式使用取自 USB 端口的有限功率来给电池充电和为应用供电

过压保护功能可防止器件受损

Bat-Track 外部降压型开关稳压器控制最大限度地提高了采用汽车、FireWire 和其他高电压电源时的效率

当输入功率有限或无法使用时，180mΩ 内部理想二极管加上外部理想二极管控制器无缝地提供了低损耗 PowerPathTM (电源路径)

具 0.5% 准确度的预设 4.2V 充电电压 (LTC4098-1 为 4.1V)

4.1V 浮置电压 (LTC4098-1) 改善电池寿命和高温安全裕度

可在电池电量耗尽的情况下实现“即时接通”型操作

可从 USB 端口获得 700mA 的最大负载电流

具热限制的 1.5A 最大充电电流

20 引脚 3mm x 4mm x 0.75mmQFN 封装

应用
