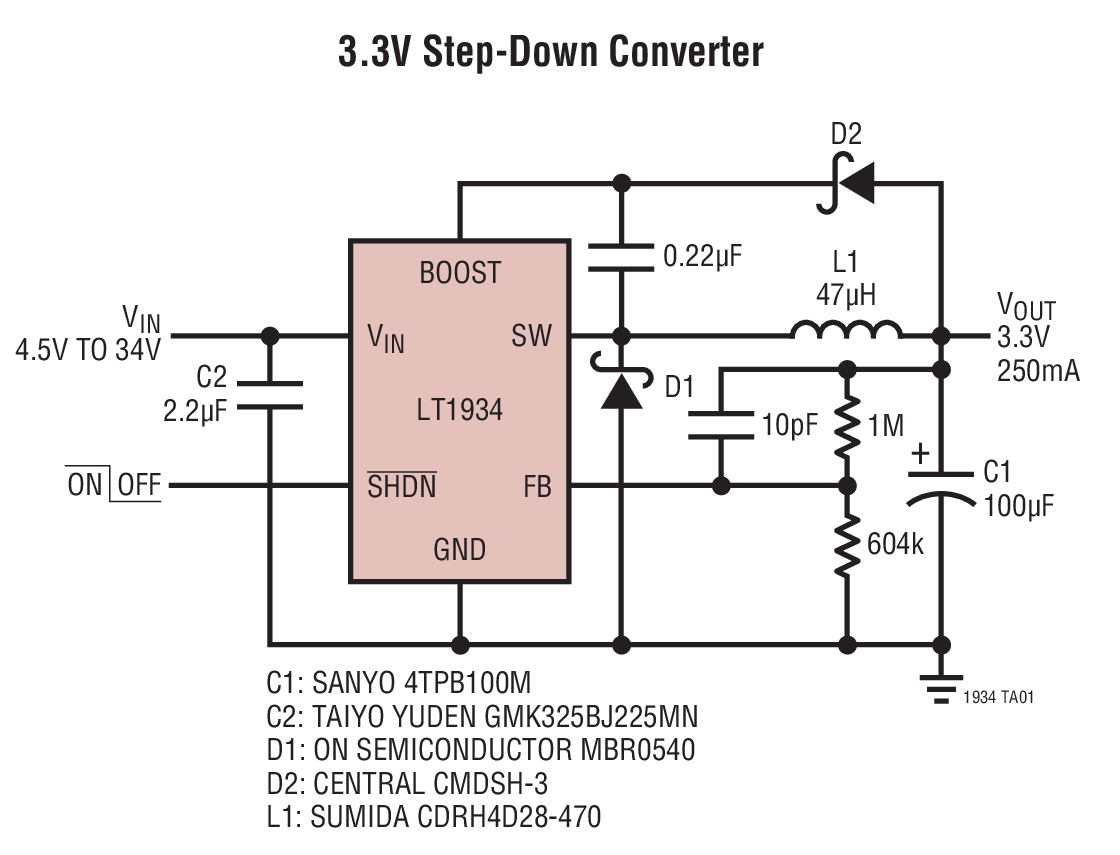

LT1934-1典型应用图例一

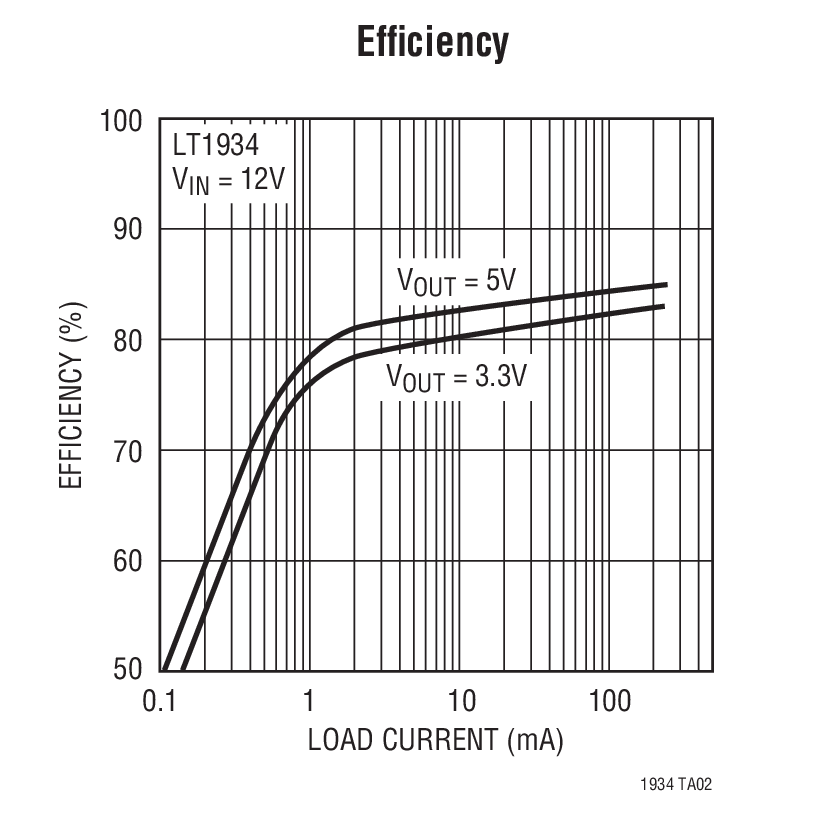

LT1934-1典型应用图例二
LT1934-1 - 封装图解:

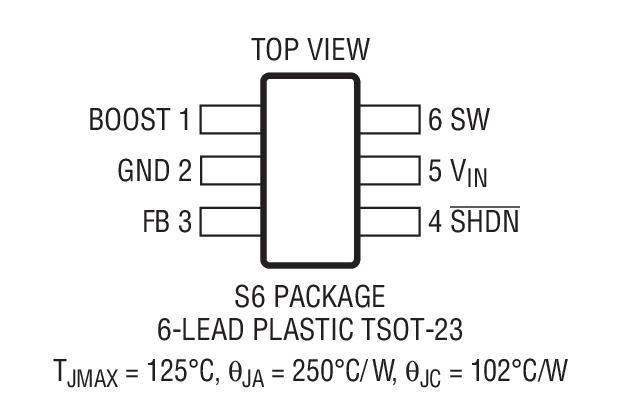

LT1934-1封装图解一
LT1934-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1934-1介绍
LT1934-1 - LT1934-1是采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器

LT1934-1是Linear公司的一款微功率降压产品,LT1934-1是采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器,本站介绍了LT1934-1的封装应用图解、特点和优点、功能等,并给出了与LT1934-1相关的凌力尔特元器件型号供参考。

LT1934-1 - 采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器

LT1934 - 采用 ThinSOT 和 DFN 封装的微功率、降压型开关稳压器 - Linear Technology(凌力尔特)

功能描述

LT1934 是一款微功率、降压型 DC/DC 转换器,它具有内部 400mA 电源开关,并采用扁平 (高度仅 1mm) ThinSOT 封装。凭借其 3.2V 至 34V 的宽输入电压范围,LT1934 能够对各种各样的电源进行调节,从 4 节碱性电池和 5V 逻辑电压轨到未调整的墙上变压器和铅酸电池等等。该器件的静态电流仅为 12μA,而且,一种零电流停机模式可使负载与输入电源断接,从而简化了电池供电型系统中的电源管理。突发模式 (Burst Mode) 操作和低压差内部电源开关在一个很宽的负载电流范围内产生了高效率。

LT1934 可提供高达 300mA 的输出电流。LT1934-1 具有一个较低的电流限值,从而在所需输出电流小于 60mA 的情况下实现了外部元件的最佳选择。快速电流限制功能为 LT1934 和外部元件提供了针对短路输出的保护作用,即使在 34V 输入时也不例外。

特点
  • 宽输入电压范围:3.2V 至 34V
  • 微功率操作:IQ = 12μA
  • 从 6.5V 至 34V 输入提供 5V/250mA (LT1934)
  • 从 6.5V 至 34V 输入提供 5V/60mA (LT1934-1)
  • 从 4.5V 至 34V 输入提供 3.3V/250mA (LT1934)
  • 从 4.5V 至 34V 输入提供 3.3V/60mA (LT1934-1)
  • 低停机电流:<1μA
  • 低 VCESAT 开关:200mV (在 300mA)
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 和 (2mm x 3mm x 0.8mm) 6 引脚 DFN 封装
  • 应用
  • 墙上变压器调节
  • 汽车电池调节
  • 用于便携式产品的备用电源
  • 分布式电源调节
  • 工业控制电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1934EDCB-1#PBF 2x3 DFN-6 E $3.23
    LT1934EDCB-1#TRMPBF 2x3 DFN-6 E $3.23 $2.31
    LT1934EDCB-1#TRPBF 2x3 DFN-6 E $3.23 $2.26
    LT1934EDCB#PBF 2x3 DFN-6 E $2.68
    LT1934EDCB#TRMPBF 2x3 DFN-6 E $2.68 $2.28
    LT1934EDCB#TRPBF 2x3 DFN-6 E $2.68 $2.26
    LT1934ES6 SOT-23 E $2.68
    LT1934ES6-1 SOT-23 E $2.68
    LT1934ES6-1#TR SOT-23 E $2.68 $2.26
    LT1934ES6-1#TRM SOT-23 E $2.68 $2.28
    LT1934ES6-1#TRMPBF SOT-23 E $2.68 $2.28
    LT1934ES6-1#TRPBF SOT-23 E $2.68 $2.26
    LT1934ES6#TR SOT-23 E $2.68 $2.26
    LT1934ES6#TRM SOT-23 E $2.68 $2.28
    LT1934ES6#TRMPBF SOT-23 E $2.68 $2.28
    LT1934ES6#TRPBF SOT-23 E $2.68 $2.26
    LT1934IDCB 2x3 DFN-6 I $3.07
    LT1934IDCB-1#PBF 2x3 DFN-6 I $3.70
    LT1934IDCB-1#TRMPBF 2x3 DFN-6 I $3.70 $2.64
    LT1934IDCB-1#TRPBF 2x3 DFN-6 I $3.70 $2.59
    LT1934IDCB#PBF 2x3 DFN-6 I $3.07
    LT1934IDCB#TRMPBF 2x3 DFN-6 I $3.07 $2.61
    LT1934IDCB#TRPBF 2x3 DFN-6 I $3.07 $2.59
    LT1934IS6 SOT-23 I $3.07
    LT1934IS6-1 SOT-23 I $3.07
    LT1934IS6-1#PBF SOT-23 I $3.07
    LT1934IS6-1#TRMPBF SOT-23 I $3.07 $2.61
    LT1934IS6-1#TRPBF SOT-23 I $3.07 $2.59
    LT1934IS6#PBF SOT-23 I $3.07
    LT1934IS6#TRMPBF SOT-23 I $3.07 $2.61
    LT1934IS6#TRPBF SOT-23 I $3.07 $2.59
