LTC3808技术文档下载：
LTC3808技术文档产品手册下载
LTC3808 - 典型应用图例：

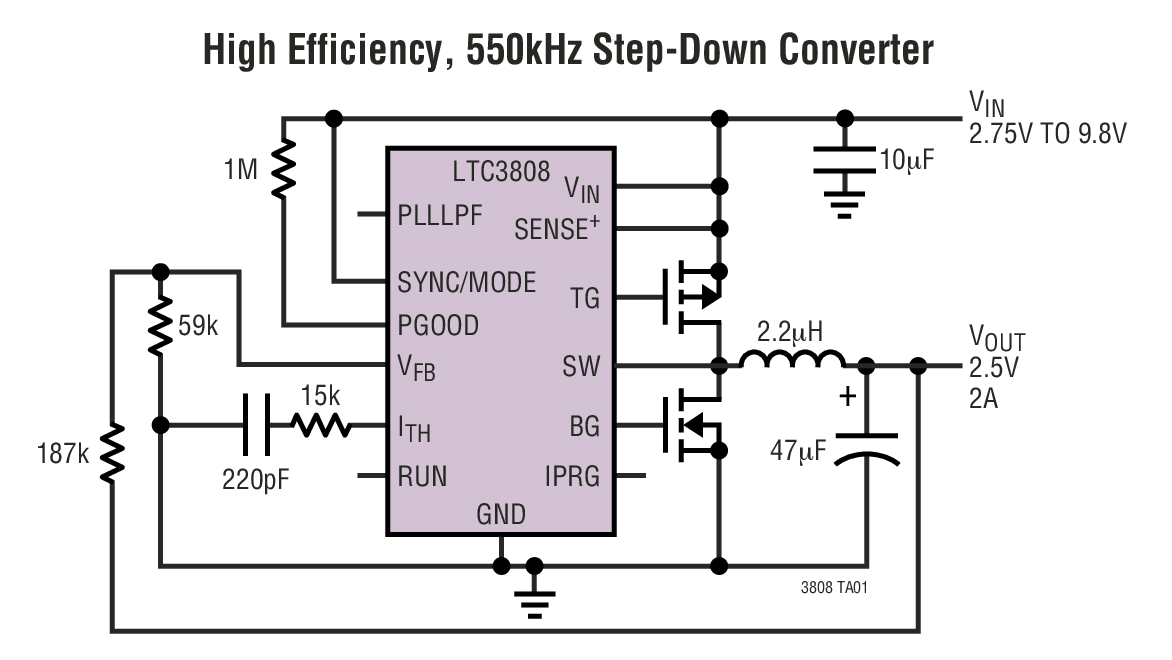

LTC3808典型应用图例一

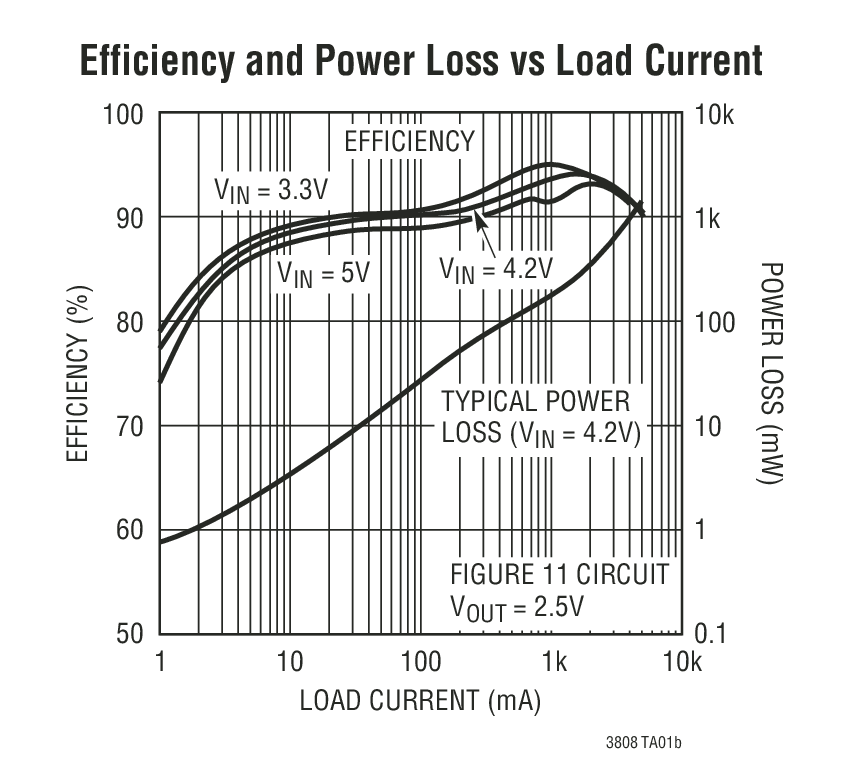

LTC3808典型应用图例二
LTC3808 - 封装图解：

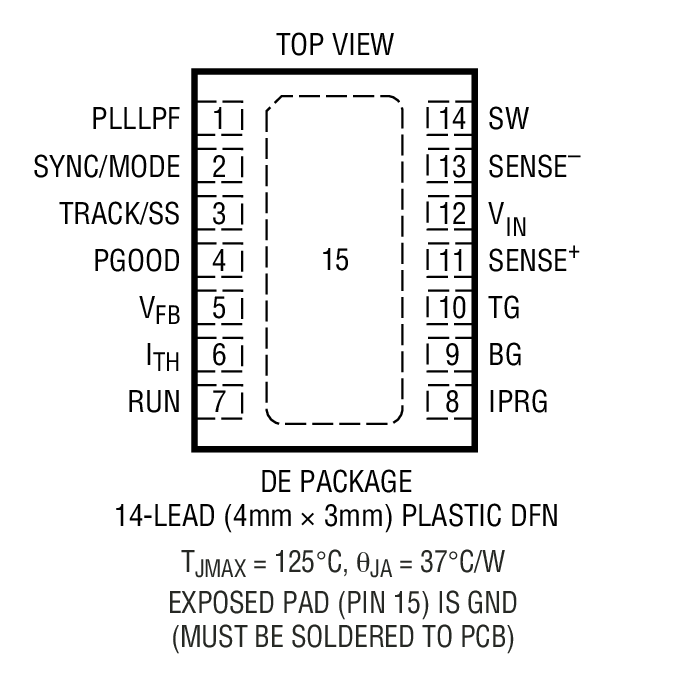

LTC3808封装图解一

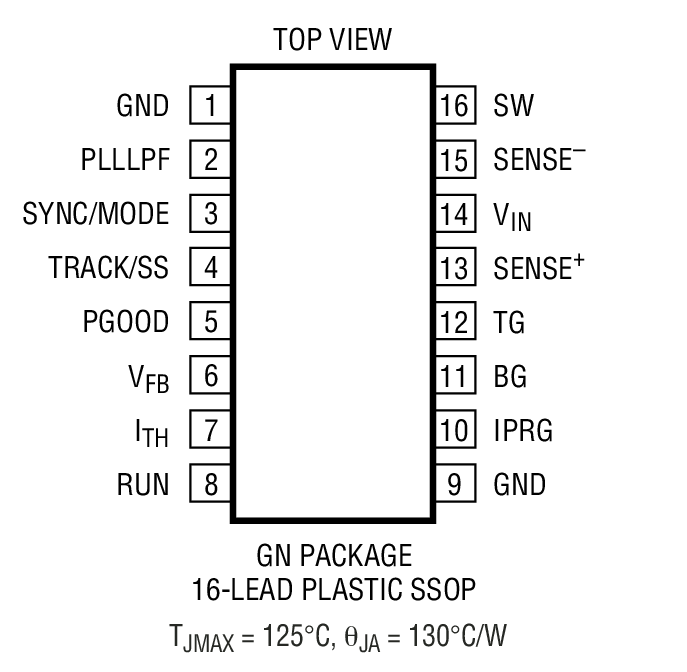

LTC3808封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3808介绍

LTC3808 - LTC3808是具有输出跟踪功能的无检测电阻器 (No RSENSE?) 型、低 EMI、同步 DC/DC 控制器

LTC3808是LINEAR凌力尔特公司的一款外部开关电源控制器产品，LTC3808是LTC3808是具有输出跟踪功能的无检测电阻器 (No RSENSE?) 型、低 EMI、同步 DC/DC 控制器，本站介绍了LTC3808的封装应用图解、特点和优点、功能等，并给出了与LTC3808相关的LINEAR元器件型号供参考。

LTC3808 - LTC3808是具有输出跟踪功能的无检测电阻器 (No RSENSE?) 型、低 EMI、同步 DC/DC 控制器 - 外部开关电源控制器 - 电源管理 - 凌力尔特

LTC3808 - 具有输出跟踪功能的无检测电阻器 (No RSENSE?) 型、低 EMI、同步 DC/DC 控制器

LTC3808 - 具有输出跟踪功能的无检测电阻器 (No RSENSE?) 型、低 EMI、同步 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述


LTC3808 是一款同步降压型开关稳压控制器，它只需采用极少的外部组件便可驱动外部互补型功率 MOSFET。恒定频率电流模式架构和 MOSFET VDS 检测功能免除了增设检测电阻器的需要并提高了效率。

突发模式操作在轻负载条件下提供了高效率。100% 的占空比能力实现了低压降操作，从而使电池供电系统的运行时间得以延长。

该器件的开关频率最高可被设置为 750kHz，因而能够采用小外形的表面贴装电感器和电容器。对于那些对噪声敏感的应用，可在 250kHz 至 750kHz 的范围内对 LTC3808 实施外部同步处理。为了降低噪声和 RF 干扰，在同步处理期间或当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁止。为了进一步减轻 EMI，LTC3808 采用了一种新颖的扩频频率调制技术。

LTC3808 采用占板面积小巧的耐热增强型 DFN 封装或 16 引脚 SSOP 封装。

特点
  • Programmable Output Voltage Tracking
  • Sense Resistor Optional
  • Spread Spectrum Modulation for Low Noise
  • Constant Frequency Current Mode Operation for Excellent Line and Load Transient Response
  • Wide VIN Range: 2.75V to 9.8V
  • Wide VOUT Range: 0.6V to VIN
  • 0.6V ±1.5% Reference
  • Low Dropout Operation: 100% Duty Cycle
  • True PLL for Frequency Locking or Adjustment (Frequency Range: 250kHz to 750kHz)
  • Selectable Burst Mode/Pulse Skipping/Forced Continuous Operation
  • Auxiliary Winding Regulation
  • Internal Soft-Start Circuitry
  • Power Good Output Voltage Monitor
  • Output Overvoltage Protection
  • Micropower Shutdown: IQ = 9μA
  • Tiny Thermally Enhanced Leadless (4mm × 3mm) DFN or 16-lead SSOP Package
    • 应用
  • One or Two Cell Lithium-Ion Powered Devices
  • Notebook and Palmtop Computers, PDAs
  • Portable Instruments
  • Distributed DC Power Systems
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3808EDE 4x3 DFN-14 E $3.21 $2.70
    LTC3808EDE#PBF 4x3 DFN-14 E $3.21 $2.70
    LTC3808EDE#TR 4x3 DFN-14 E $2.80
    LTC3808EDE#TRPBF 4x3 DFN-14 E $2.80
    LTC3808EGN SSOP-16 E $3.09 $2.60
    LTC3808EGN#PBF SSOP-16 E $3.09 $2.60
    LTC3808EGN#TR SSOP-16 E $2.66
    LTC3808EGN#TRPBF SSOP-16 E $2.66
