LTC3736-2技术文档下载:
LTC3736-2技术文档产品手册下载
LTC3736-2 - 典型应用图例:

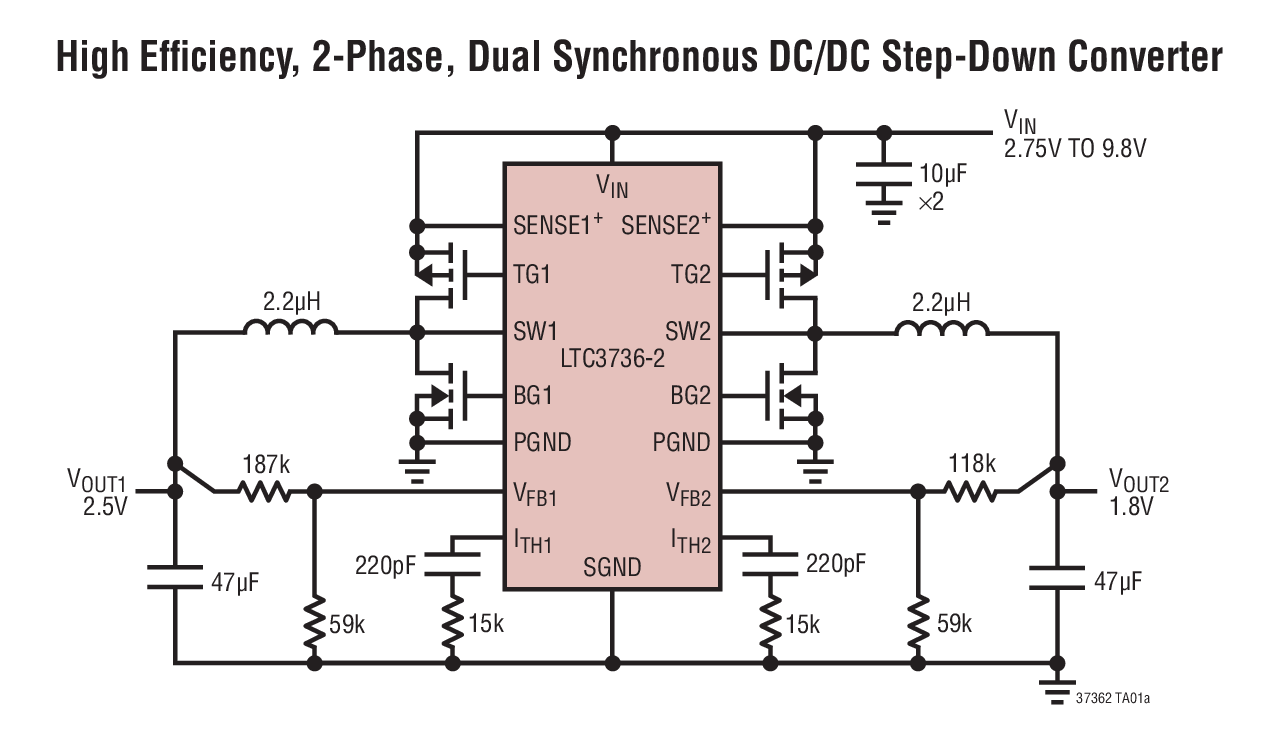

LTC3736-2典型应用图例一

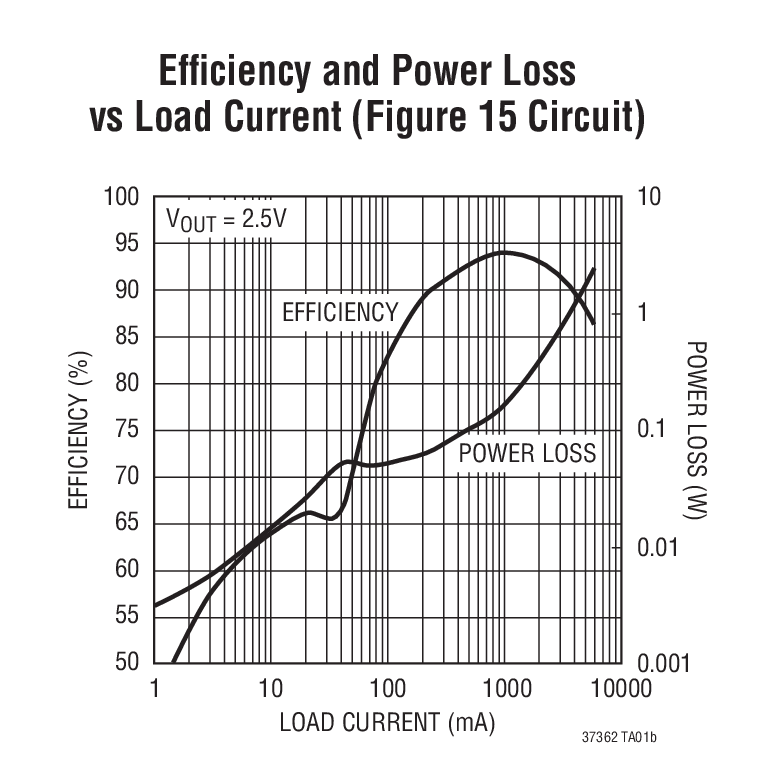

LTC3736-2典型应用图例二
LTC3736-2 - 封装图解:

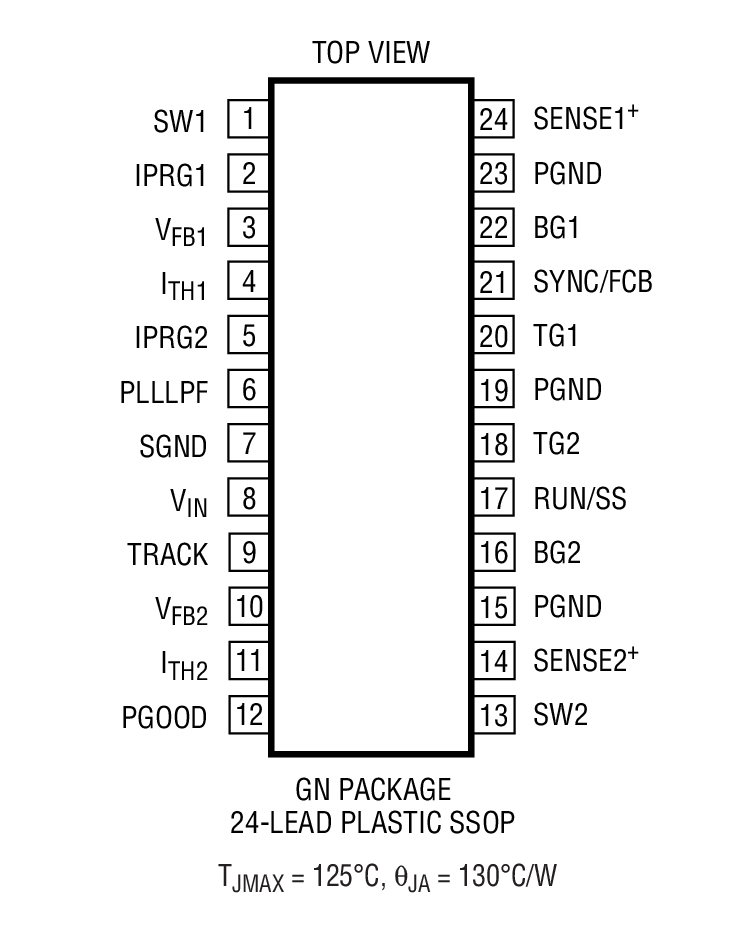

LTC3736-2封装图解一

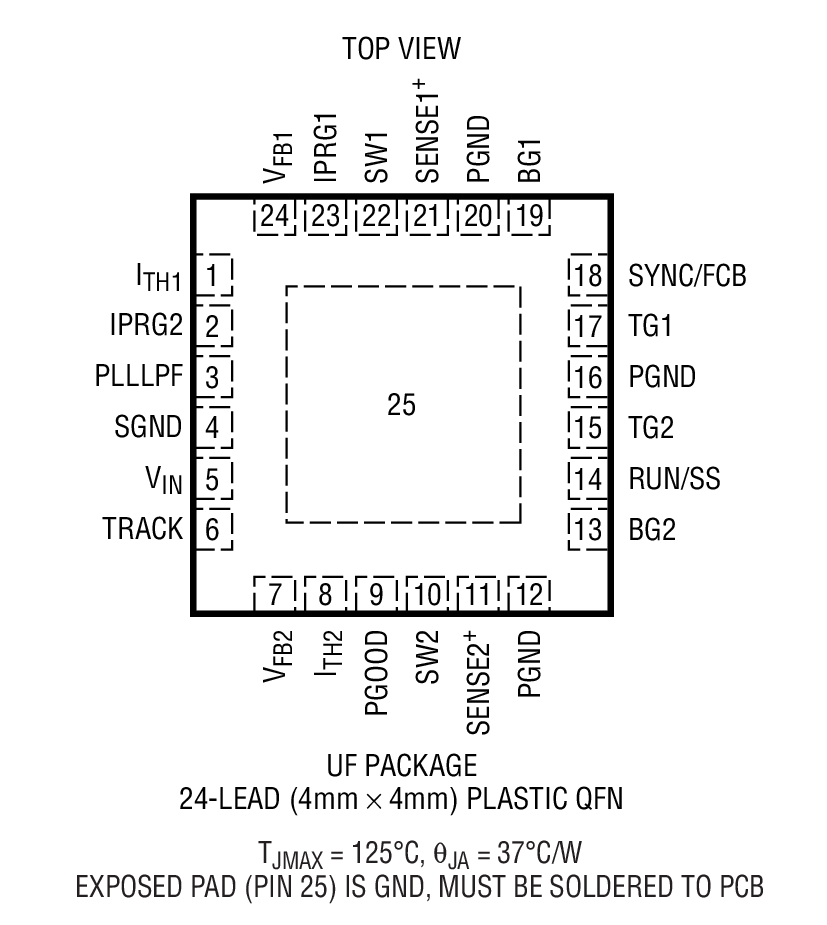

LTC3736-2封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3736-2介绍
LTC3736-2 - LTC3736-2是具有输出跟踪功能的双通道、两相、No Rsense 同步控制器

LTC3736-2是Linear公司的一款多输出降压产品,LTC3736-2是具有输出跟踪功能的双通道、两相、No Rsense 同步控制器,本站介绍了LTC3736-2的封装应用图解、特点和优点、功能等,并给出了与LTC3736-2相关的凌力尔特元器件型号供参考。

LTC3736-2 - 具有输出跟踪功能的双通道、两相、No Rsense 同步控制器

LTC3736-2 - 具有输出跟踪功能的双通道、两相、No Rsense 同步控制器 - Linear Technology(凌力尔特)

功能描述

LTC3736-2 是一款具跟踪功能的两相、双通道、同步降压型开关稳压控制器,可采用极少的外部元件来驱动外部互补型功率 MOSFET。具 MOSFET VDS 检测功能的恒定频率电流模式架构免除了增设检测电阻器的需要,并且改善了效率。通过使两个控制器异相运作,最大限度地减低了由于输入电容的 ESR 所导致的功率损失和噪声。

脉冲跳跃操作在轻负载条件下提供了高效率。100% 的占空比能力实现了低压差运作,从而延长了电池供电型系统中的工作时间。

该器件的开关频率可被设置为高达 750MHz,因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用,可以对 LTC3736-2 的开关频率进行外部同步 (同步范围从 250kHz 至 850kHz)。一个可从外部延长的内部软起动功能电路用于在启动期间使输出电压平滑地斜坡上升。

LTC3736-2 采用纤巧的耐热性能增强型 (4mm x 4mm) QFN 封装和 24 引脚窄体SSOP 封装。

特点
  • 无需电流检测电阻器
  • 异相控制器降低了所需的输入电容
  • 宽 VIN 范围:2.75V 至 9.8V
  • 跟踪功能
  • 0.6V ±1% 电压基准
  • 高电流限值
  • 恒定频率电流模式操作
  • 低压差操作:100% 占空比
  • 用于频率锁定或调节的真正PLL
  • 可选的脉冲跳跃/强制连续操作
  • 辅助绕组调节
  • 内部软起动电路
  • 电源良好输出电压监视器
  • 输出过压保护
  • 微功率停机模式:IQ = 9μA
  • 纤巧型扁平 (4mm x 4mm) QFN 和窄体 SSOP 封装
  • 应用
  • 单节或两节锂离子电池供电型设备
  • 笔记本电脑和掌上型电脑、PDA
  • 便携式仪器
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3736EGN-2 SSOP-24 E $5.45 $3.80
    LTC3736EGN-2#PBF SSOP-24 E $5.45 $3.80
    LTC3736EGN-2#TR SSOP-24 E $3.86
    LTC3736EGN-2#TRPBF SSOP-24 E $3.86
    LTC3736EUF-2 4x4 QFN-24 E $5.63 $3.90
    LTC3736EUF-2#PBF 4x4 QFN-24 E $5.63 $3.90
    LTC3736EUF-2#TR 4x4 QFN-24 E $4.00
    LTC3736EUF-2#TRPBF 4x4 QFN-24 E $4.00
